摩托滑翔机折叠螺旋桨及配套注塑模具设计

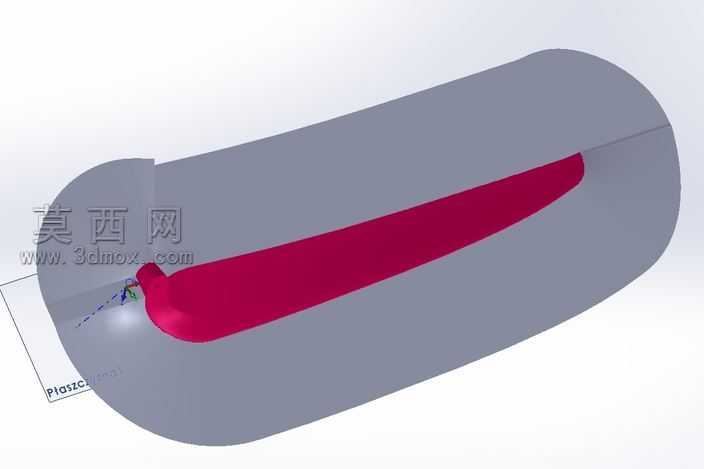

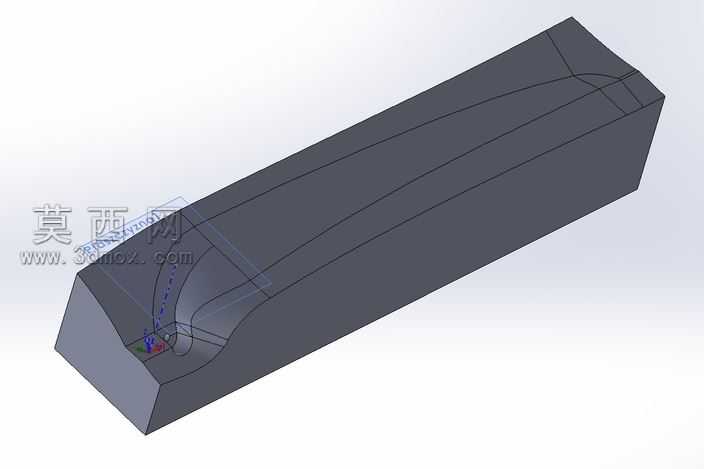

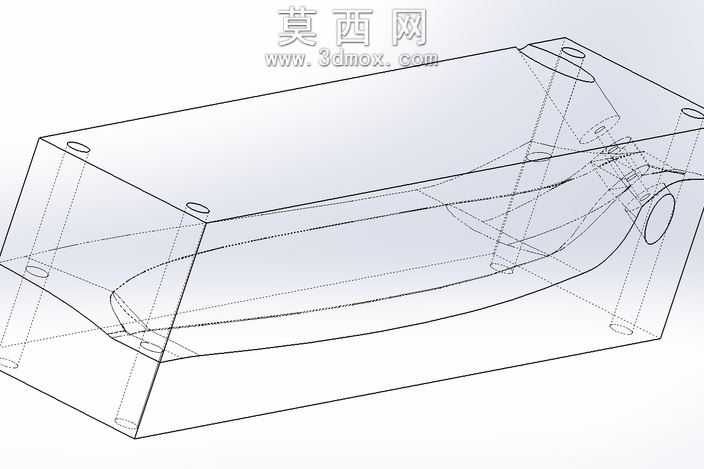

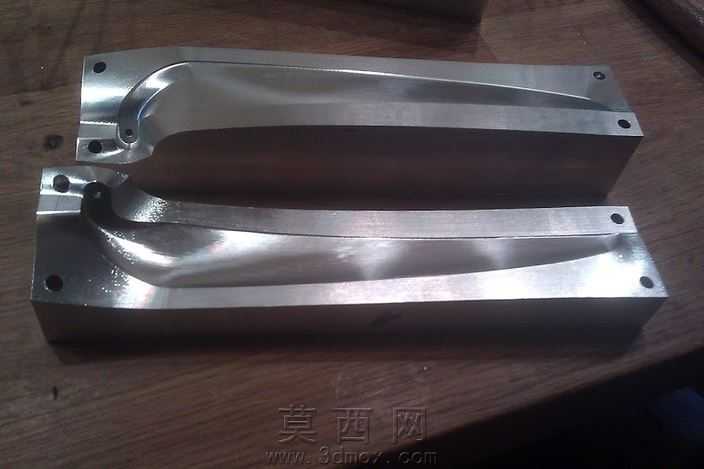

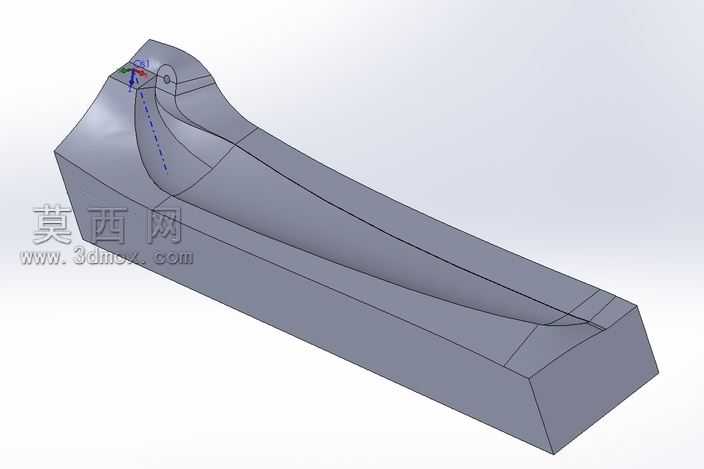

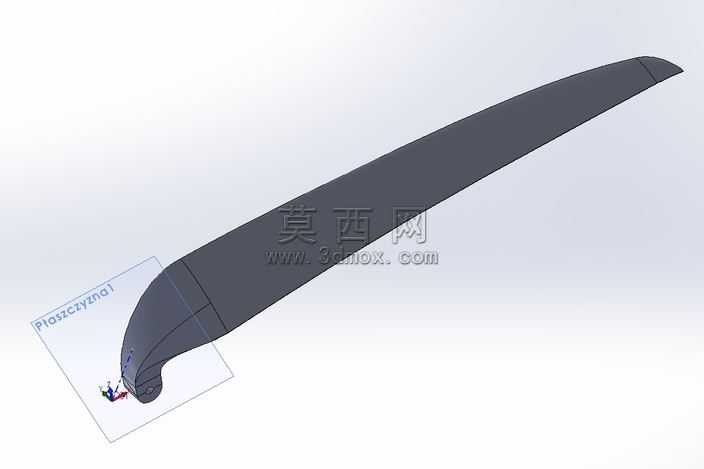

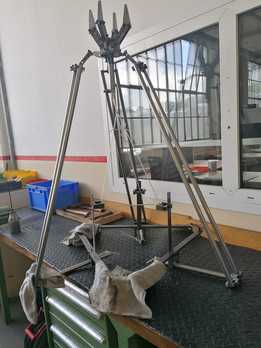

本作品为适配摩托滑翔机动力系统的折叠螺旋桨及对应成型模具三维设计，整体建模过程以参数化特征建模为核心逻辑，在三维建模环境中首先完成螺旋桨本体的曲面构建：针对折叠式桨叶的特殊运动需求，先绘制桨叶翼型的基准截面曲线，通过多截面曲面放样、曲面缝合与实体加厚操作生成桨叶主体，精准控制桨叶的翼型弧度、扭转角度与弦长渐变参数，保证桨叶折叠状态下可完全收纳于滑翔机支撑结构的预留空间内，展开后可形成符合空气动力学要求的推进曲面。桨叶与桨毂的连接部位设计了同轴铰接结构，通过限位凸台与卡槽的配合实现折叠与展开状态的位置锁定，避免飞行过程中桨叶出现非预期位移。配套模具部分采用一模一腔的两板模结构设计，根据螺旋桨的曲面形态完成分型面的创建，分型面沿桨叶最大轮廓线延伸并做顺滑过渡处理，避免出现倒扣与薄钢结构，保证开模过程中不会出现零件刮伤、粘模的问题。模具的浇注系统采用侧浇口进料，浇口位置设置在桨毂的非外观端面，减少后续浇口去除的加工工作量；冷却系统围绕模腔排布随形冷却水道，根据桨叶不同部位的壁厚差异调整水道间距，保证模温均匀分布，降低零件成型后的翘曲变形风险。模具的导向定位采用导柱导套配合精定位锁的结构，合模过程中可实现精准对位，保证桨叶的成型尺寸精度；顶出系统采用顶杆与顶块结合的方式，在桨毂与桨叶的受力均匀位置布置顶出元件，避免顶出过程中零件出现变形、顶白缺陷。建模过程中对所有装配部件做了干涉检查，验证了模具开合模行程、抽芯距离与螺旋桨折叠运动的行程合理性，所有结构倒角、圆角均按照注塑成型工艺要求做了适配调整，既满足零件的结构强度要求，也符合模具加工与注塑生产的工艺规范，可直接用于后续的模具加工与零件试制环节。
