多腔式注塑模具爆炸结构展示设计

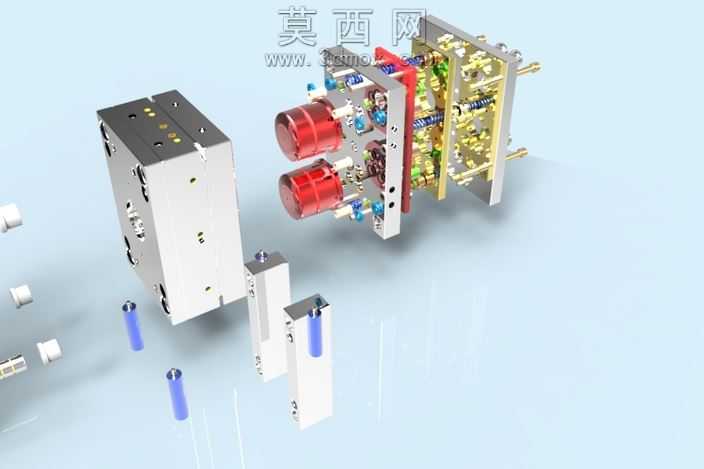

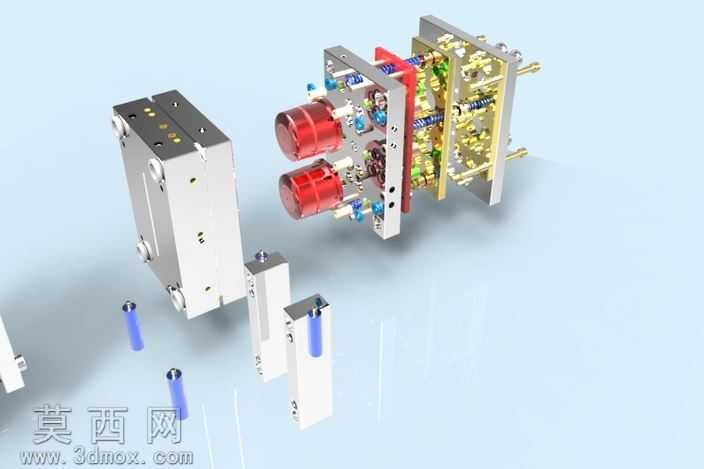

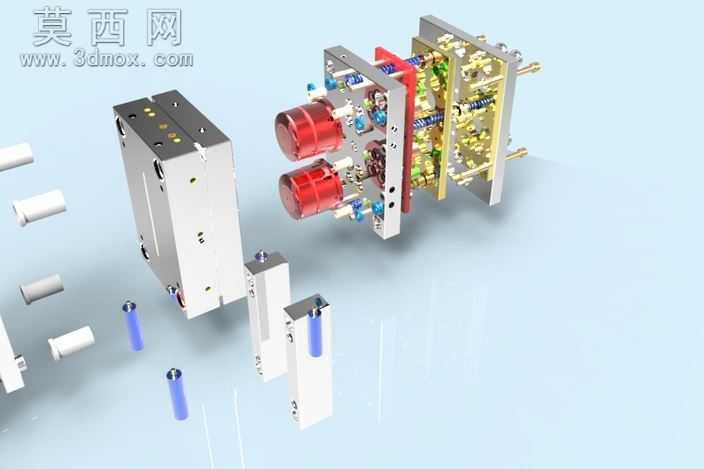

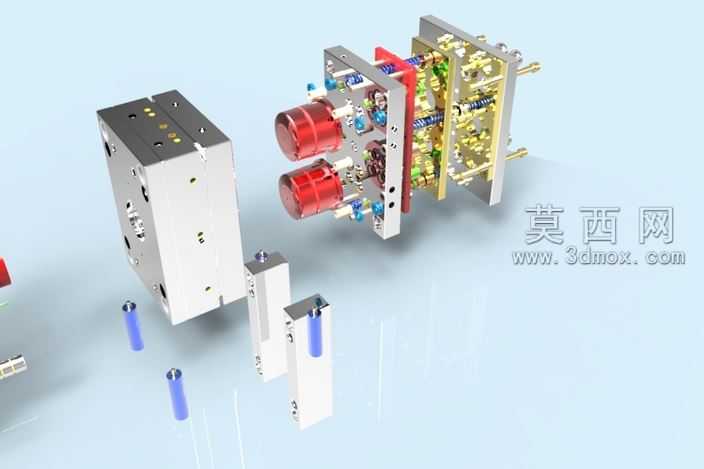

本作品为多腔式注塑模具的三维结构展示模型，采用爆炸视图的呈现形式完整拆解模具各组成部件，清晰展现注塑模具从定模到动模的全链路装配逻辑。建模阶段严格遵循注塑模具设计规范，先完成模架标准件的参数化搭建，依次构建型腔、型芯的成型结构，对应产品的外观轮廓做精准的曲面拟合，保证成型面的公差控制在合理区间。冷却系统采用环绕式水路设计，在模型中以半透明蓝色构件直观展示水路走向，兼顾冷却效率与加工可行性，水路接口位置做了标准化的快接结构适配。顶出机构包含顶杆、复位弹簧、顶板组件，各部件的装配间隙在建模时做了合理预留，弹簧做了真实的螺旋结构建模，还原实际使用中的伸缩行程。导向定位结构的导柱导套做了同轴度约束建模，保证合模过程中的精准对位，避免成型错位。红色的液压抽芯构件做了细节还原，对应产品侧凹结构的抽芯动作逻辑，抽芯滑块的导轨结构做了滑动配合的结构设计。材质渲染阶段，模架部分采用金属磨砂钢材材质，还原模具钢的哑光金属质感；成型零件部分做了抛光钢材的高反光材质处理，区分不同功能部件的材质差异；弹簧、紧固件做了镀锌件的亮面金属材质，水路构件采用半透明蓝色工程塑料材质，不同材质的区分让各部件功能一目了然。整体设计思路围绕模具结构教学展示展开，通过爆炸拆解的形式让观看者快速理解注塑模具的组成结构与各部件的功能作用，每个零件的建模都对应实际加工工艺要求，不存在无法落地的虚构结构，既可以作为模具设计的教学演示素材，也可以作为同类型模具设计的参考蓝本，帮助设计人员快速梳理多腔模的结构排布逻辑，优化水路、顶出、抽芯机构的布局方案，避免结构干涉问题。
