钣金折弯开门式电气控制防护箱体

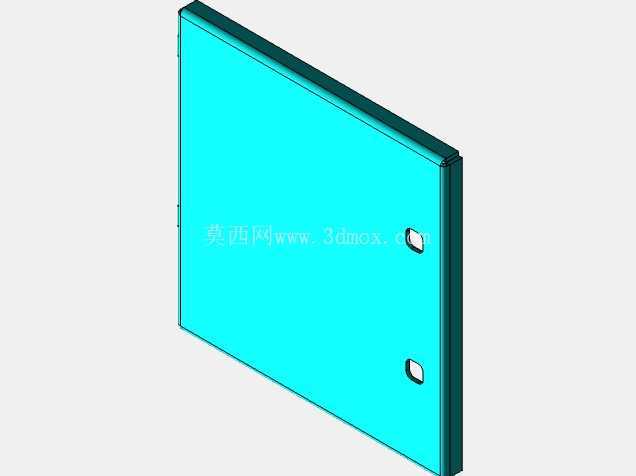

　　这类钣金电气盒在车间自动化产线、小型设备配套电控、楼宇配电支路以及现场独立安装的控制节点中都十分常见，核心作用是把端子排、小型断路器、继电器、开关电源或控制板集中封闭在金属壳体内，既隔绝现场粉尘、切削液飞溅和人员误触，也为内部走线、元器件固定和后期检修提供规整空间。从结构表达上看，箱体采用薄板折弯成型思路，主体由围板、背板、顶盖和单开门组成，门板通过侧边铰链与框体连接，开门后内部安装面完全露出，便于在装配阶段固定导轨、线槽和元器件，也方便运维人员排查接线。门板与框体之间保留明确的转动间隙，闭合后形成连续防护边界；门体上预留锁孔或紧固点位，可在实际使用中加装锁具，避免非授权人员打开带电区域。

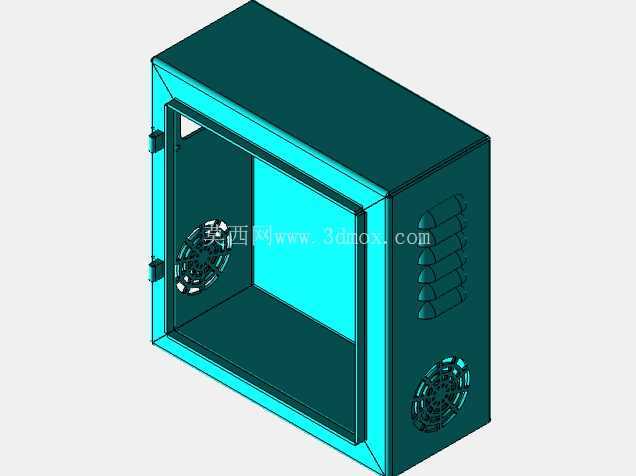

　　散热设计在这类小电控盒中不能忽略。模型在侧板和下部区域布置了通风孔与风扇安装位，风扇孔圈呈格栅状，既给轴流风扇提供固定边界，也能防止较大异物直接进入箱体；侧面多组百叶式冲压孔形成自然进风或排风通道，配合风扇可让内部热量沿固定路径流动。对于开关电源、变压器或接触器持续发热的工况，这种开孔方式比全封闭壳体更有利于控制腔内温升，同时钣金百叶结构本身不需要额外焊接网板，折弯和冲压工序完成后即可具备防护能力。

　　建模时需要重点控制板材厚度、折弯内半径和法兰翻边尺寸。箱体边框通过折边形成刚性加强结构，薄板边缘不直接暴露，既提高整体抗扭能力，也减少装配时割手风险。背板区域可作为主要安装面，实际加工中通常布置压铆螺母、接地螺柱或安装腰孔；围板内侧则根据元器件布局预留线槽空间。门框与门板的配合要考虑铰链公差、密封胶条压缩量以及门锁扣合行程，若现场需要较高防护等级，可在门内周增加连续胶条槽，使门板闭合后均匀压紧。

　　安装边界方面，这类箱体既可壁挂，也可放置在设备机架旁。背部应设置墙装孔或挂耳，孔位间距需避开内部元器件投影区；底部和侧板可根据走线方向开设敲落孔，用于电缆格兰头接入。外形尺寸并非单纯追求紧凑，而要在内部器件安装高度、线槽弯曲半径、手指安全距离和散热气流通道之间取得平衡：元器件与门板之间保留接线和操作空间，风扇与侧壁之间保留吸风区域，进出线孔与端子排之间保留电缆弯折余量。

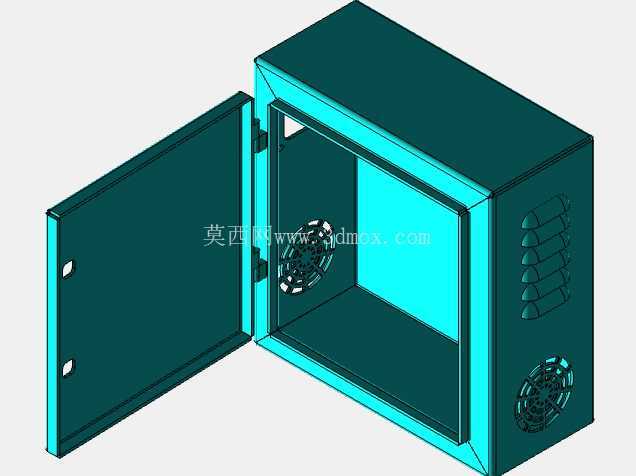

　　从三维结构检查角度，开门状态能够直观验证铰链运动范围、门体与框体是否干涉、内部元件在开门视角下是否可维护，以及风扇、通风孔和安装板之间的位置关系。钣金展开时还需复核折弯扣除、角部避位和焊接或拼接方式，确保模型从概念结构顺利过渡到激光下料、折弯成形和压铆装配。整体结构没有复杂曲面，工艺路线以裁切、冲孔、折弯、压铆和喷涂为主，适合小批量设备配套，也便于按不同电气元件数量调整长宽高和开孔位置。
