钣金电气控制箱开门式防护柜体

　　该结构面向车间设备就地控制、小型自动化单元配电、检测台电源转接以及教学实训平台等场景，采用单开门钣金箱体形式，把开关电源、端子排、继电器、小型PLC或变压器等元件集中容纳在封闭金属腔内。现场使用时，箱体既承担元件安装基准，也通过金属外壳降低人员误触带电部件的风险，并对灰尘、切削液飞溅和轻微碰撞形成隔离。柜门打开后，内部安装面、走线空间和侧边操作区域都能直接暴露，便于接线、检修和元件更换；关闭后门锁保持门板贴合，适合固定在墙面、设备机架或独立支架上。

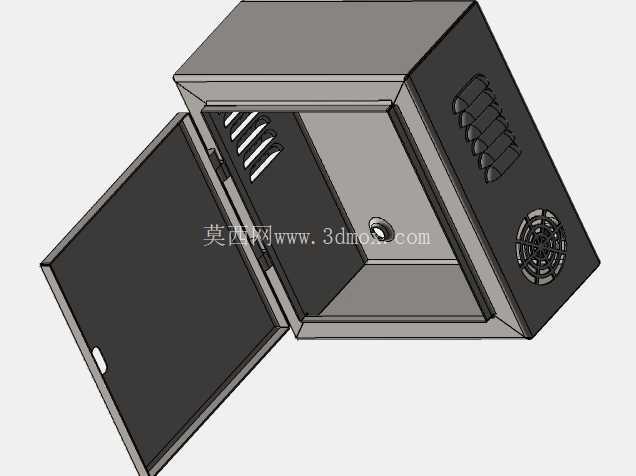

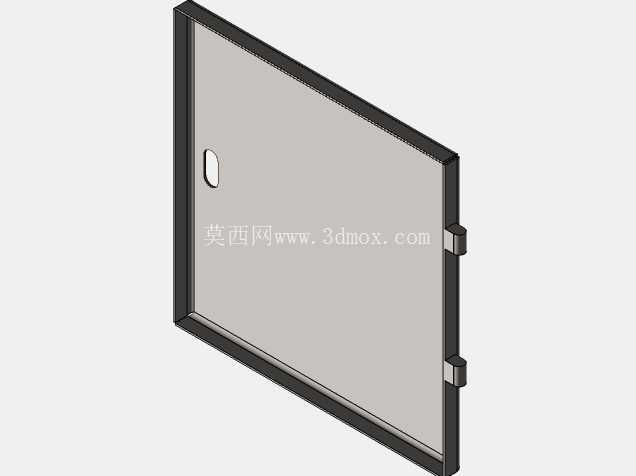

　　从结构思路看，柜体主体采用薄板折弯成形，侧板、背板、顶板和底板通过折边搭接形成刚性盒体，避免单纯平板拼焊带来的变形。门板一侧布置铰链，另一侧设置锁具，开门方向和旋转半径需要在设备布局阶段预留，避免柜门被旁边管线、机架或维护通道限制。门板内侧可用于张贴电气原理图、线槽固定或安装小型元件，门边缘根据防护要求考虑折弯翻边、贴合面和密封件位置；若应用在油污或潮湿区域，可在折边处增加密封条，并在门板锁紧后形成连续压紧。

　　内部设计重点不在单纯外观，而在元件排布与维护空间的平衡。背板作为主要安装面，应保留DIN导轨、安装板螺钉或接地柱的位置；强电端子、断路器和变压器发热件宜与信号端子、控制器保持间距，减少热积累和电磁干扰。线槽走向要贴近侧板或背板边缘，给中间区域留出元件拆装空间。箱内导线从底部或侧板引入时，开孔位置需与现场桥架、软管和电缆弯曲半径匹配；进线孔不能与安装板螺钉、铰链加强筋或内部元件发生干涉。

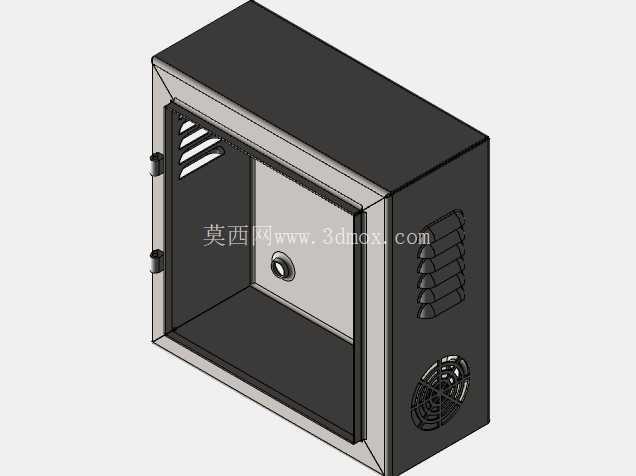

　　散热组织在小型电气箱中很容易被忽视。模型侧部设置了通风结构和风扇安装位，适合内部存在电源模块、变压器或伺服相关元件时形成定向气流。实际布置中，进风与出风应形成明确路径，冷风从低位或清洁侧进入，热风从高位或风扇侧排出；风扇开孔处需要兼顾防护网、过滤器和维护更换空间。若现场粉尘较多，不能只追求开孔面积，还要在通风量与IP防护之间取舍，必要时改用无风扇宽温元件或增加换热装置。

　　外形边界设计时，需同时核对箱体外形尺寸、门板开启范围、电缆出线方向和墙面固定孔位。箱体背后应预留贴墙安装的固定点，孔距要避开内部焊缝、螺母和加强筋；落地或机架安装时，底部不能完全封死维护空间。侧边按钮、指示灯或接头若外露，应与门板旋转轨迹保持安全距离，防止关门时压线。风扇外侧也要留出排风空间，不能紧贴墙面或其他设备，否则实际散热能力会明显下降。

　　钣金工艺上，折弯半径、板厚选择和翻边高度直接影响箱体刚度。薄板箱体若尺寸较大，应在背板、门板或侧板增加压筋、折弯边或内补加强件，减少门体下垂和板面共振。螺钉连接位置要考虑工具可达性，铰链处需承受门体反复开启的载荷，门锁侧则要保证门板关闭后不出现局部翘起。接地螺柱、门板跨接线和可拆卸安装板的等电位连接也应在结构中预留，不能等装配完成后再临时补孔。

　　整体来看，这类开门式电气外壳的价值在于把防护、安装、走线、散热和维护动作整合到一个可加工的钣金结构中。设计时不能只把它当作容纳零件的盒子，而要从现场安装姿态、柜门开启、电缆弯曲、发热元件气流路径以及后期检修工具空间逐项校核，才能让柜体在真实产线或实训设备中长期稳定使用。
