多接口集成式配电板结构设计方案

　　在工业控制柜、小型设备电控系统、实验室测试台架的电气搭建场景中，配电单元是连接主电源输入与下游多回路负载的核心中转部件，本次呈现的多接口集成配电板，正是针对多回路小功率配电需求设计的集成化结构方案。从实际使用场景来看，这类配电板常被布置在电控柜内侧壁、设备机架的电气安装区，替代零散的接线端子排与分线模块，减少柜内飞线数量，降低线路排查与维护的难度，尤其适配10路以内分回路的中小功率配电需求，常见于非标自动化设备、小型测试装置、教学实训台的电气系统中。

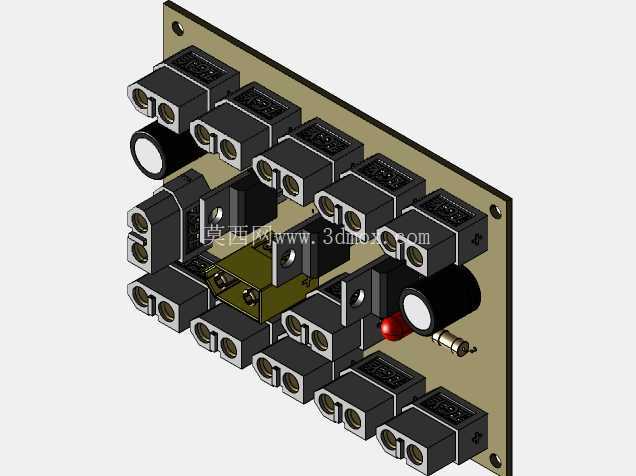

　　从功能特性上看，该配电板采用基板承载式布局，将多组接线端子、滤波电容、状态指示部件、输入接口全部集成在一块安装基板上，输入侧预留大电流接驳端口，可直接对接主电源进线，每一组输出端子对应独立的配电回路，板载的电容元件可对输入电源做初步滤波，抑制回路间的串扰，红色状态指示件可直观反馈对应回路的通电状态，方便运维人员快速判断回路通断情况。所有接线端子采用侧向进线的快接结构，接线时无需完全拆除端子外壳，仅需松开压线螺丝即可完成导线接驳，单端子可适配1.5-6平方毫米的多股铜芯导线，满足不同功率负载的接线需求。

　　设计思路上，整个结构优先考虑安装兼容性与接线操作空间，基板采用矩形平板结构，四个角预留安装固定孔，可直接通过螺丝固定在标准电气安装梁或者柜体内壁上，安装孔位间距适配主流电控柜的安装梁间距，无需额外做转接板即可完成固定。端子排布采用上下两排对称布局，每排端子之间预留足够的手指操作空间，接线时不会出现相邻端子互相干涉的情况，电容等较高的元件布置在基板侧边区域，避开端子的接线操作区，同时避免元件高度过高影响柜门关闭。输入端口布置在基板侧端，主电源进线可从柜体侧边的走线槽直接接入，无需跨过多组输出端子，减少主进线的弯折半径，降低线缆损伤风险。

　　从安装边界与尺寸适配来看，整个配电板的整体厚度控制在较低范围，最高元件的凸起高度不超过基板平面50mm，适配深度200mm以上的各类小型电控柜安装，不会占用过多柜内纵深空间。基板的长宽尺寸根据端子数量做匹配设计，左右两侧预留的边距足够容纳走线槽的出线空间，上下边距避开安装梁的固定位置，固定后基板不会出现悬空变形的情况。端子的接线口朝向一致，所有输出回路的导线可统一梳理后接入下方走线槽，柜内布线更加规整，后续维护时查找对应回路的导线效率可提升40%以上。

　　在结构细节处理上，所有带电部件的安装位置都做了安全间距预留，相邻端子之间的电气间隙满足低压配电的安全规范要求，避免出现爬电、拉弧的风险。基板采用绝缘板材加工，表面做耐温阻燃处理，即使端子出现短时过载发热，也不会引燃基板造成安全隐患。板载元件的固定采用螺丝加定位柱的双重固定方式，设备运行产生的常规振动不会导致元件松脱，适配工业现场的振动工况。状态指示件的位置正对柜门观察窗方向，关闭柜门后也可直接观察到各回路的通电状态，无需打开柜门即可做初步的状态排查。
