多关节教学实训六轴机械臂结构

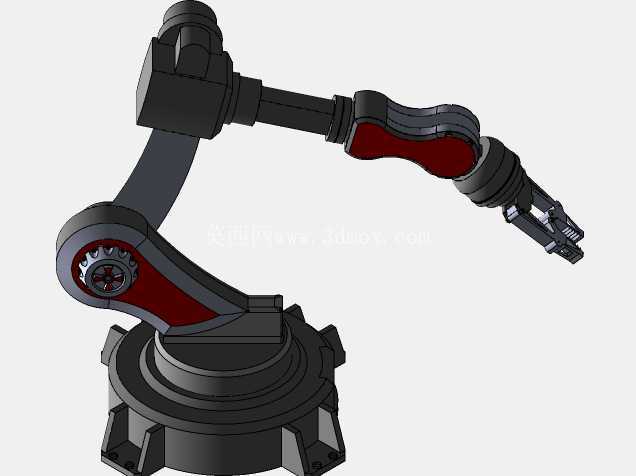

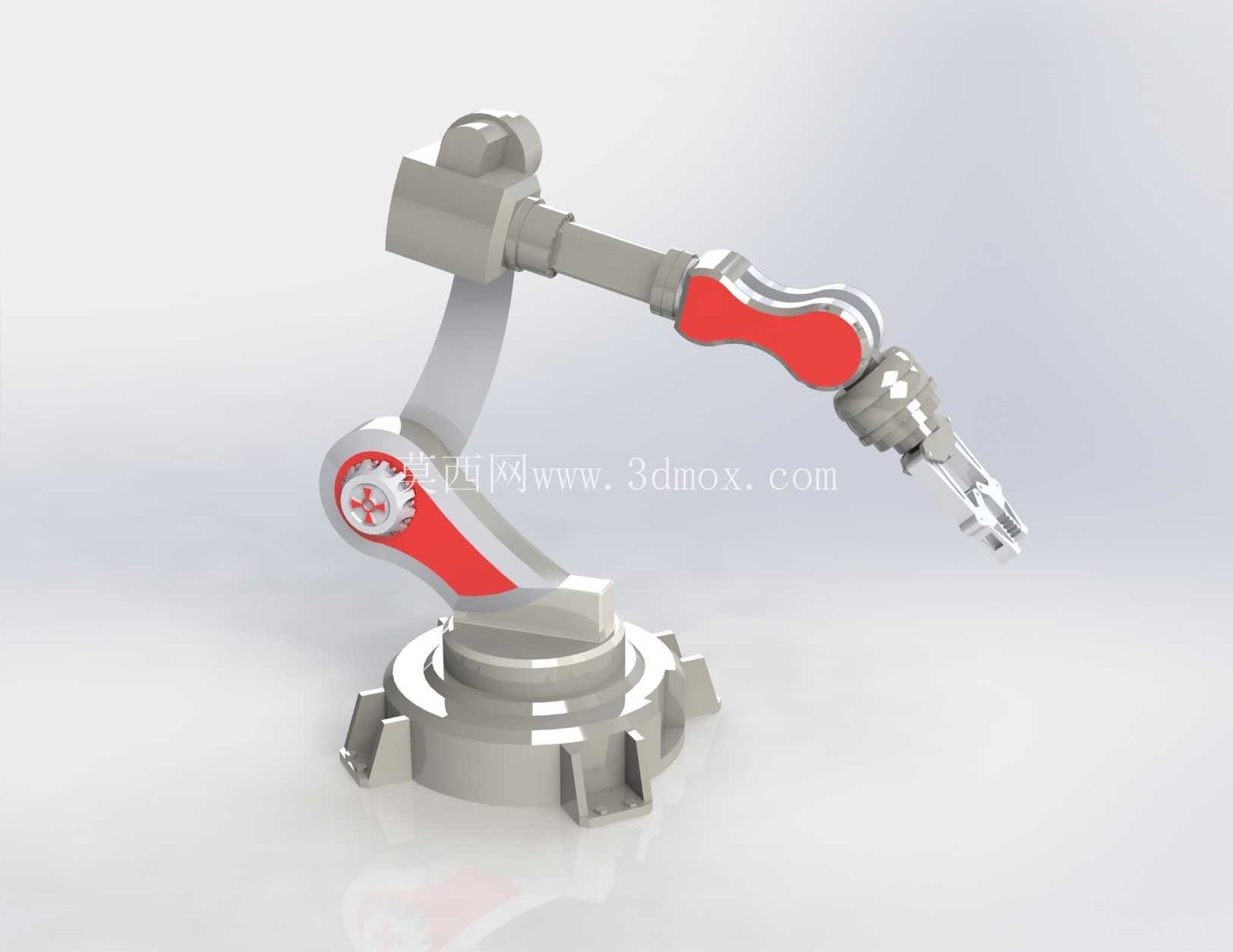

　　这套多关节机械手结构面向教学实训、自动化演示和轻型搬运场景，整体采用六轴串联布局，底座、腰部、大臂、小臂、腕部和末端执行器之间的运动关系清晰，适合用于机械原理讲解、运动路径验证、工位布局校核以及机器人基础编程训练。设备外观采用银灰主体配合红色装饰护罩，红色区域主要布置在大臂和小臂外侧，既能够在演示环境中突出运动杆件，也便于学生观察各关节的相对姿态变化。

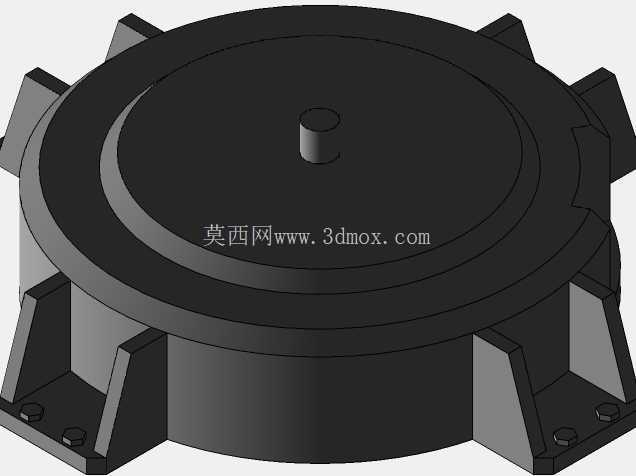

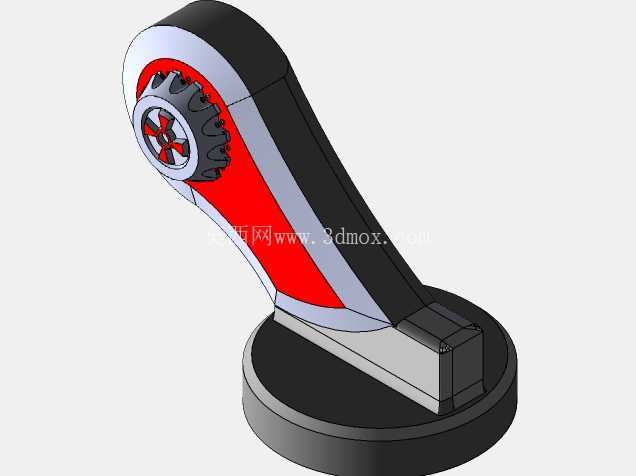

　　底座是整套机构的安装基准，下部设计为圆形法兰式支撑结构，周边带有均布的安装耳和加强凸台，可通过螺栓固定在实验台、工装平台或自动化单元底板上。底座上方设置腰部回转关节，承担整机第一轴的水平旋转功能，内部预留有驱动元件、减速器和走线空间。实际布置时，底座外缘需要留出足够的检修和紧固空间，安装面应保持平整，避免因台面变形造成回转轴线偏斜。若用于教学台架，建议在底座下方增加加厚过渡板，以降低机械臂快速启停时的晃动。

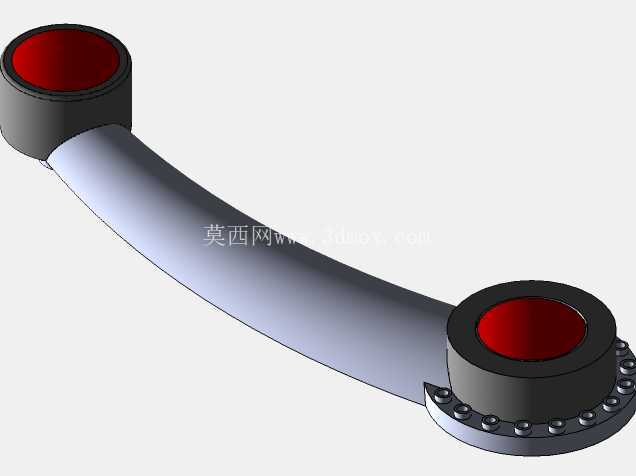

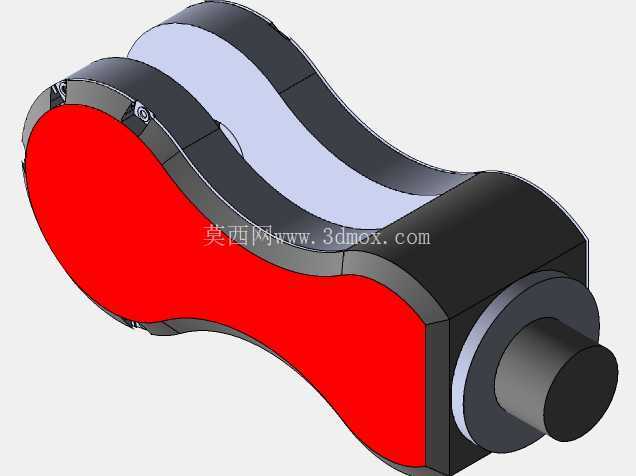

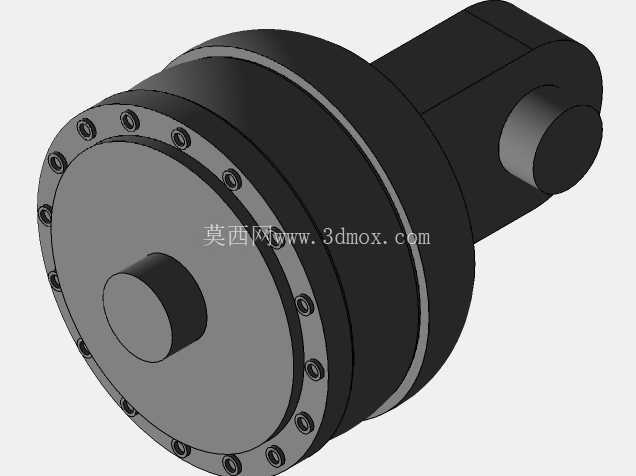

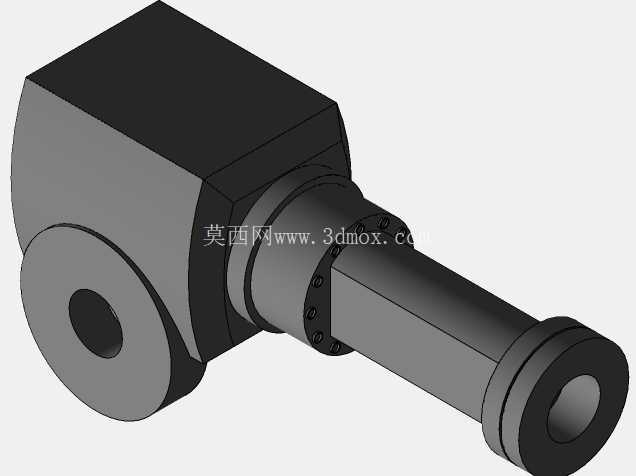

　　大臂与腰部之间通过第二轴铰接，关节处采用侧向端盖和圆形装饰件包覆，内部可容纳伺服驱动、谐波或行星减速结构以及限位组件。大臂杆件采用近似流线型的封闭外形，截面在保证刚度的同时控制重量，适合轻型负载下的频繁抬升和下放。小臂通过第三轴与大臂连接，杆身较长，外侧红色护罩沿运动方向延伸，内部可布置线缆、气管或小型驱动单元。腕部设置多轴交汇结构，能够实现俯仰、旋转和末端姿态调整，末端法兰可换装夹爪、吸盘、工具快换装置或教学用模拟焊枪。

　　从运动范围看，该类教学机械臂更强调可达空间展示和动作连贯性，而非高速重载生产。底座回转可覆盖周围较大扇形区域，大臂和小臂协同动作时，末端能够完成前伸、抬升、下放、回转和姿态翻转等典型路径。进行工位设计时，不能只按模型最大臂长判断取放位置，还需要考虑关节极限角度、杆件干涉、末端工具长度以及工件夹持后的外轮廓。靠近底座正后方和杆件折叠区域通常存在姿态受限区，教学演示中应把料盘、传送带、装配台等目标点位布置在机械臂前方和侧前方，使腕部能够以较自然的角度接近工件。

　　结构设计上，各关节外壳均采用圆润过渡，减少外露尖角，符合教学设备对安全观察和近距离操作的要求。关节端盖与臂体之间通过螺钉连接，拆装后可以观察内部传动层级，便于开展减速器选型、轴系布置、密封防护和线缆弯曲半径等课题讨论。臂体内部走线需要重点控制随动半径，腰部回转和腕部旋转时，电缆不能处于拉紧状态，也不能与关节内壁发生摩擦。若末端采用气动夹爪，气管应沿臂侧或内腔固定，并在关节附近保留弯曲余量，避免反复摆动后产生折痕。

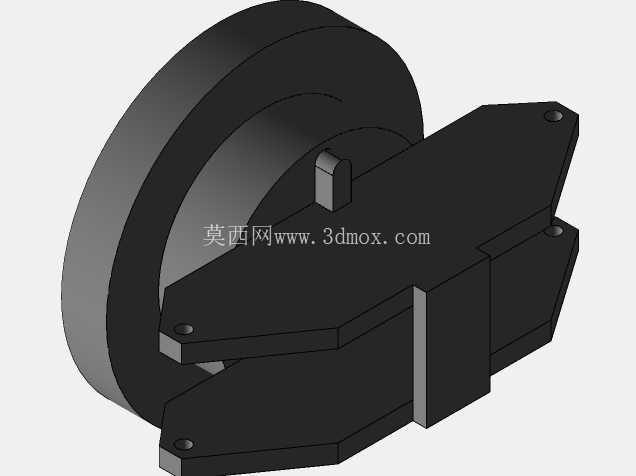

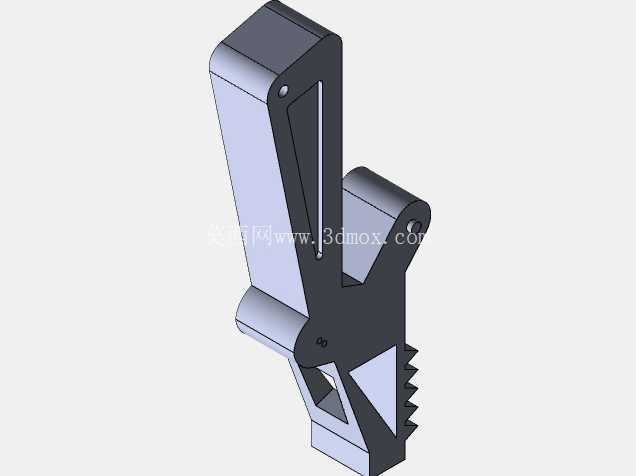

　　末端执行器在模型中表现为小型夹持结构，适合模拟抓取块状零件、教学工件或轻质样件。夹爪与腕部法兰之间保留标准连接界面，实际改造时可根据任务更换为平行夹爪、自适应夹爪或真空吸盘。选型时需要把夹爪自重、工件重量和加速度惯性力一并计入腕部负载，不能仅按静态夹持力判断。对于教学场景，末端工具还应设置容易观察的开合方向，使学生能够直观理解工具坐标系与工件坐标系之间的关系。

　　安装边界方面，机械臂底部圆形基座需要与工作台面形成稳定连接，周围应预留控制器、按钮盒、气源处理件和安全防护栏的位置。若多台设备并排布置，相邻机械臂的工作空间不能简单按底座间距划分，应通过动作时序和干涉区检查避免臂体相碰。模型的杆件比例适合用于实验室自动化单元概念设计，可配合传送带、料仓、视觉支架和装配夹具组成完整演示工位。

　　在三维建模过程中，该结构可作为串联机器人运动学分析的典型案例：先确定底座回转轴线，再依次建立肩、肘、腕各关节坐标，最后在末端法兰上定义工具点。通过调整各轴转角，可以检查大臂与底座、小臂与护罩、夹爪与工件之间的最小间隙。对于结构设计人员，该模型还可用于讨论铸件或钣金护罩的成型方式、关节轴承的支承跨距、驱动元件的散热空间以及维护口盖的位置。整体而言，这台机械手不以重载制造节拍为核心目标，而突出多关节机构的可展示性、可拆装性和教学扩展能力，能够为职业院校、工程训练中心和自动化实验室提供直观的机械结构载体。
