紧凑型变速箱直齿传动齿轮结构

项目分类:齿轮 发布时间:2025-01-05 ID:885999
  • 紧凑型变速箱直齿传动齿轮结构

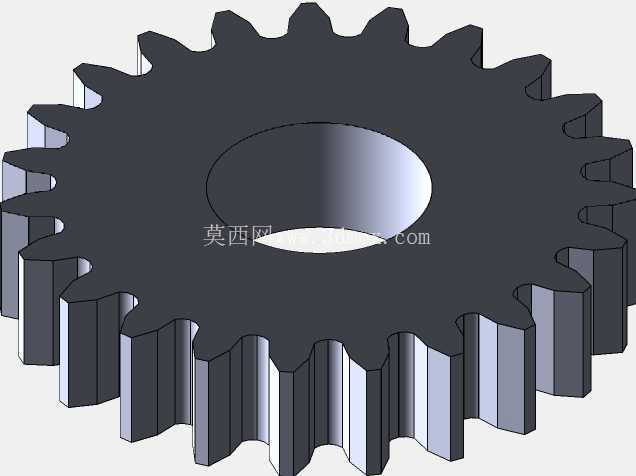

  该齿轮零件面向紧凑型变速机构的动力传递需求,主要布置在小空间传动箱内部,用于在输入轴与输出轴之间完成转速、扭矩的匹配转换。零件采用盘状直齿圆柱齿轮构型,外缘连续分布规则轮齿,中心设置贯通轴孔,整体结构简洁,适合在轴向尺寸受限、箱体内部布置紧凑的设备中承担定比传动任务。

  从实际使用场景看,这类齿轮常见于小型变速装置、精密调节机构以及需要稳定啮合的传动链路中。工作时,轮齿沿齿宽方向与配对齿轮逐齿接触,通过齿面啮合将旋转运动由一根轴传递至另一根轴。直齿形式在啮合过程中没有轴向分力,轴承支承结构可以相应简化,对于箱体内部空间狭窄、支承跨距较短的紧凑型装置较为友好。齿部沿圆周均匀排布,能够保证传动过程中角位移传递连续,减少因齿距不均造成的速度波动。

  结构设计上,齿轮主体由轮缘、轮齿和中心轮毂孔构成。外轮廓轮齿采用标准渐开线齿形思路,齿顶、齿根过渡明确,齿槽深度与齿厚保持协调,使啮合时既有足够的接触面积,也能在齿根位置保留必要的承载截面。中心孔作为安装基准,需与传动轴形成可靠配合,孔壁圆柱面承担径向定位作用,装配后齿轮随轴同步旋转。若用于频繁换向或载荷波动较大的场合,中心孔与轴之间还可通过键连接、过盈配合或紧定结构进一步限制周向相对转动。

  外形边界方面,该零件最大外缘由齿顶圆确定,是箱体内部避让设计的首要尺寸依据;中心孔直径决定可适配的轴径范围;齿宽方向厚度则影响啮合接触线长度和轴向占用空间。进行箱体布局时,需要在齿顶圆与箱体内壁之间保留合理间隙,避免高速运转或热膨胀后发生擦碰;同时要核对配对齿轮中心距,使齿侧间隙处于合适范围。间隙过小会导致啮合卡滞、润滑膜难以形成,间隙过大则容易产生冲击、噪声并降低定位精度。

  安装边界不仅包括齿轮自身的轴向位置,还涉及相邻零件的空间关系。齿轮端面与轴肩、挡圈或轴承内圈之间应形成明确的轴向限位,防止运转中沿轴窜动。若同一轴上布置多片齿轮,还需结合齿宽、轮毂长度和隔套尺寸确定堆叠顺序,保证各啮合副互不干涉。中心孔轴线与齿顶圆、分度圆应保持较高同轴度,否则会引起径向跳动,造成局部齿面载荷集中。

  从承载角度看,轮齿受力主要集中在齿面接触区和齿根弯曲截面。设计时需要兼顾齿面耐磨能力与齿根抗弯曲能力,齿根圆角应避免尖锐过渡,以降低应力集中。对于紧凑型变速箱而言,齿轮外径不能盲目增大,因为外径增大会直接提高箱体轮廓尺寸,并改变中心距和相邻轴系布局;而齿宽增加虽能提升承载能力,却会加大轴向占用,并可能因轴系挠曲导致偏载。因此该类齿轮在建模时需要反复平衡模数、齿数、齿宽、孔径和轮毂尺寸之间的关系。

  三维建模过程中,可先以中心孔轴线为基准建立回转主体,再依据分度圆、齿顶圆和齿根圆确定轮齿径向范围。单个齿形通过渐开线轮廓与齿根过渡圆弧构建,经圆周阵列形成完整外齿圈。齿宽方向采用等截面拉伸,符合直齿轮加工特征。模型需要重点检查齿槽与相邻轮齿之间的实体连续性、中心孔与外齿圈的同轴关系,以及端面与轴线的垂直度。用于装配校核时,还应将配对齿轮、轴、键、挡圈和箱体局部结构一并纳入干涉检查,确认齿轮在转动全周范围内不会与箱壁、润滑结构或其他传动件发生碰撞。

  该结构的功能核心在于稳定、可重复地传递旋转运动,其几何形状虽然不复杂,但齿形精度、孔轴配合和安装定位直接决定变速机构的运行平顺性。紧凑设计条件下,每一处径向和轴向边界都需要服务于箱体小型化目标,同时保留齿轮啮合、润滑、装拆和维护所需的基本空间。
