带镂空减重结构的薄型密封法兰

这类带周向镂空的薄型法兰，在低压流体输送管路、小型设备腔体密封场景中应用十分广泛，和常规实心法兰相比，它在满足密封压紧力要求的前提下，通过结构优化大幅降低了自身重量，同时减少了加工过程中的材料消耗，适合对安装件重量有控制要求的轻量化设备装配场景。从实际使用场景来看，它既可以用于两段同规格管路的对接密封，通过周向均布的镂空槽穿装连接螺栓，将两侧接头的端面压紧，配合密封垫片实现管路介质的防泄漏密封；也可以作为盲板使用，封堵设备上预留的无用管路接口，避免腔体内部介质外泄，同时阻挡外部粉尘、水汽进入设备内部影响元器件运行。

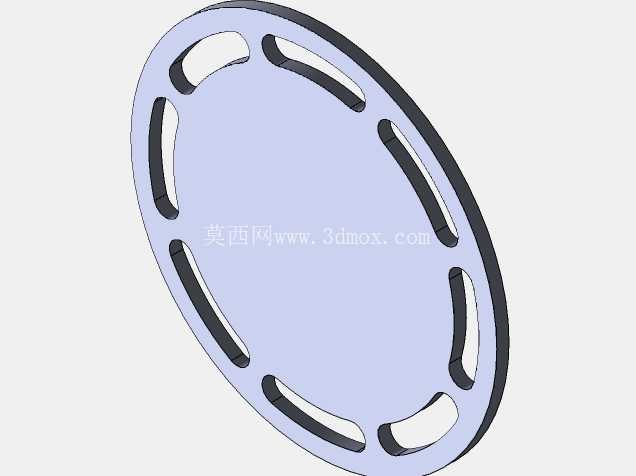

在设计思路上，这款法兰的整体轮廓为圆形薄盘结构，中心区域为完整的实心密封面，这个区域的平面度要求较高，加工时需要保证端面粗糙度达到密封要求，避免压紧后出现间隙导致泄漏。周向均匀分布的长圆形镂空槽，一方面是作为螺栓穿装的通道，相比在法兰盘上加工固定位置的螺栓孔，这种长槽结构可以适配一定范围内不同孔距的配对法兰，降低对接时的孔位对齐难度，现场安装时容错率更高；另一方面，镂空结构去除了法兰盘上非受力区域的多余材料，在保证法兰整体刚性的前提下，有效降低了零件自重，对于航空配套设备、便携移动式设备这类对配件重量敏感的应用场景，这种结构的优势十分明显。法兰的外边缘做了小圆角处理，避免安装过程中锐边划伤操作人员或者损坏相邻的管线绝缘层，细节设计更符合现场装配的安全要求。

从安装边界来看，这款法兰的厚度较薄，安装后占用的轴向空间很小，适合管路布局紧凑、安装间隙有限的设备内部使用。安装时需要注意，穿装螺栓时要对称逐步拧紧，避免单侧受力过大导致法兰盘变形，影响密封面的贴合效果；密封垫片需要匹配法兰中心密封面的尺寸，不能遮挡到周向的镂空槽，避免螺栓压紧时垫片被挤入槽内影响压紧力均匀性。和同规格的实心法兰相比，这款镂空法兰的散热性能更好，在输送温度略高于环境温度的介质时，法兰盘上的镂空结构可以增加空气流通面积，加快热量散发，减少热量通过法兰传递到相邻的设备部件上。在实际选型过程中，需要确认配对接头的端面尺寸、连接螺栓的规格，确保法兰的中心密封面能够完全覆盖接头的密封区域，镂空槽的宽度能够适配所用螺栓的直径，避免出现螺栓无法穿装或者密封面压合不全的问题。这类法兰通常采用金属板材冲压或者铣削加工成型，加工过程中需要重点控制密封面的平面度公差，以及镂空槽的位置度，保证周向槽位均匀分布，避免安装时出现螺栓偏斜、受力不均的情况。在低压气动管路、小型液压站辅助管路、电子设备散热风道密封等场景中，这种轻量化法兰的使用频率很高，相比厚重的标准法兰，它的安装灵活性更强，材料成本更低，同时能够满足低压工况下的密封连接需求。
