模数2齿数25直齿圆柱传动齿轮

　　在常规中小功率平行轴传动布局里，这类直齿圆柱齿轮常被布置在减速箱、动力传递模组、工装夹具驱动端以及小型设备的主轴与从动轴之间，用来在两根轴线严格平行的轴系间完成转速与扭矩的匹配转换。实际选型时，工程师最先核对的是啮合参数：模数取2，意味着轮齿的周向节距由πm确定，齿厚在分度圆上按标准齿制分配；压力角取20°，是通用机械里最常见的啮合角，兼顾齿面接触强度与齿根弯曲强度，也便于与市面标准齿条、齿轮刀具及检验量具配套。齿数设定为25，属于中等齿数区间，既避免了少齿数齿轮容易出现的根切风险，又不会因齿数过多而导致整体外径过大、箱体空间浪费。

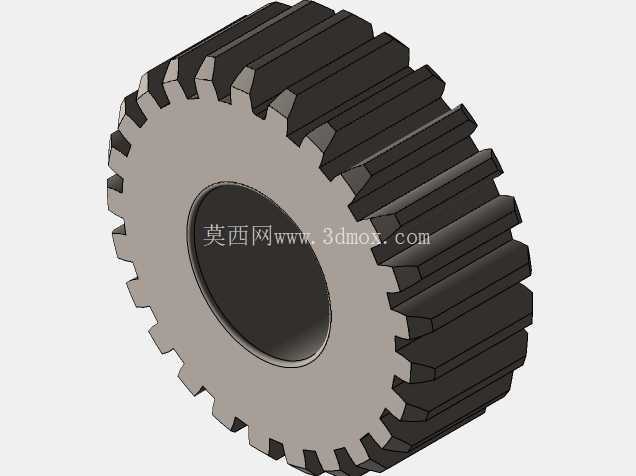

　　从结构外形看，零件采用整体盘式构型，外缘均匀分布直齿，齿向与齿轮端面垂直，加工时可在插齿机或滚齿机上一次走刀成形，检验也能用通用公法线千分尺、齿厚游标卡尺完成，制造成本和工艺难度都低于斜齿与人字齿。中心开设贯通圆孔，用于与传动轴形成配合；配合面通常按基孔制选取过渡或小过盈配合，再辅以键连接传递扭矩，防止运转中齿轮与轴之间出现周向相对滑动。齿轮两侧端面留出平整支承面，装配时可紧贴轴肩或套筒，实现轴向定位，限制其在轴上的窜动。

　　设计思路上，直齿轮的优势在于啮合时无轴向分力，轴承只需承担径向载荷，轴系结构可以做得更紧凑，支撑选型也更简单；缺点是啮合沿齿宽方向同时进入、同时退出，高速工况下冲击与噪声相对斜齿更明显，因此这一参数规格更适合中低速、中等载荷、对轴向尺寸敏感且希望简化装配的场合。建模过程中，先依据模数与齿数算出分度圆、齿顶圆、齿根圆直径，再按渐开线齿廓方程绘制单侧齿形，镜像得到单个齿槽轮廓，通过圆周阵列完成全部轮齿，最后与轮毂内孔、端面实体合并，保证齿根过渡圆角处不留建模尖角——因为齿根是弯曲应力集中区域，圆角处理能显著降低疲劳裂纹萌生概率。

　　安装边界方面，布局时要保证配对齿轮轴线平行度在允许公差范围内，中心距严格按两分度圆半径之和调校，侧隙通过齿厚偏差或中心距微调控制，侧隙过小会在热胀时卡齿，过大则换向冲击明显、反向定位精度下降。齿宽方向要让两啮合齿轮的齿宽对齐，避免偏载造成局部齿面过早磨损。周边需预留足够空间容纳润滑脂或润滑油飞溅路径，箱体内壁与齿顶圆之间保留安全间隙，防止运转干涉。检修时可从轴端抽出齿轮，内孔与键槽的尺寸要和对应轴段统一标注，便于备件互换。整体而言，这是一款参数标准、结构典型的通用直齿传动件，覆盖了从教学演示、工装改造到常规设备传动维护的多种使用需求。
