V型六缸内燃机动力总成结构

　　这套V型六缸内燃机三维结构，围绕乘用车高性能动力单元的整机布局展开，建模过程中优先还原了缸体、缸盖、配气机构、曲柄连杆、排气歧管以及前端附属安装接口的完整空间关系，可直接用于动力舱布置校核、教学演示拆解、零部件干涉检查以及新机型前期方案对标。从整机布置逻辑来看，六缸采用两列气缸夹角排布的形式，相比直列六缸大幅压缩了轴向长度，整机在车辆前舱内的纵向占用尺寸更短，能够给变速箱、转向机、冷却模块以及悬架塔顶留出充足的安装余量，同时V型布局天然具备更好的运转平衡性，曲轴每转动一圈的点火间隔更均匀，整机怠速振动与高阶次噪声都能得到有效抑制，广泛适配中高端乘用车、轻型商用车辆以及小型工程机械的动力配套场景。

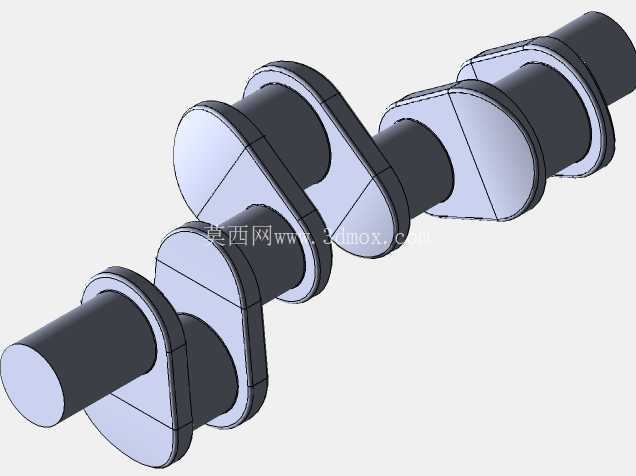

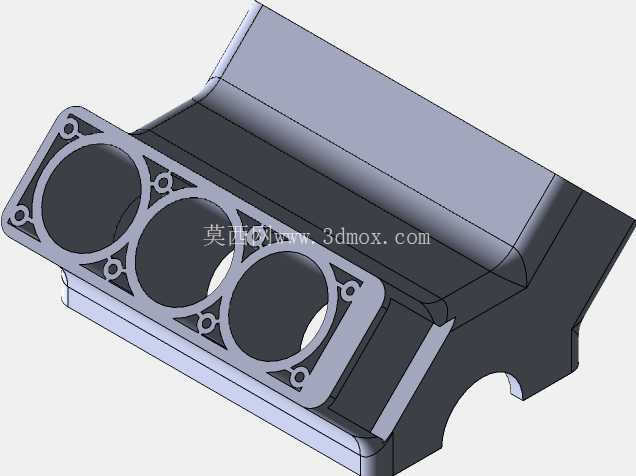

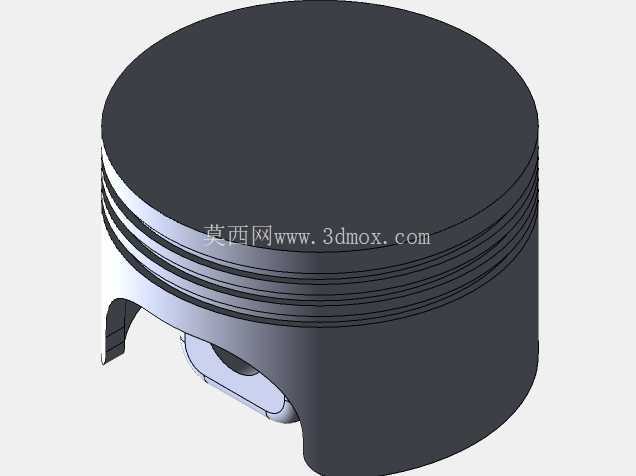

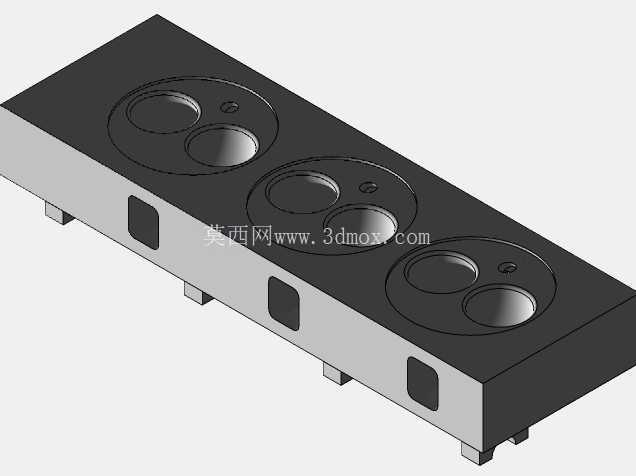

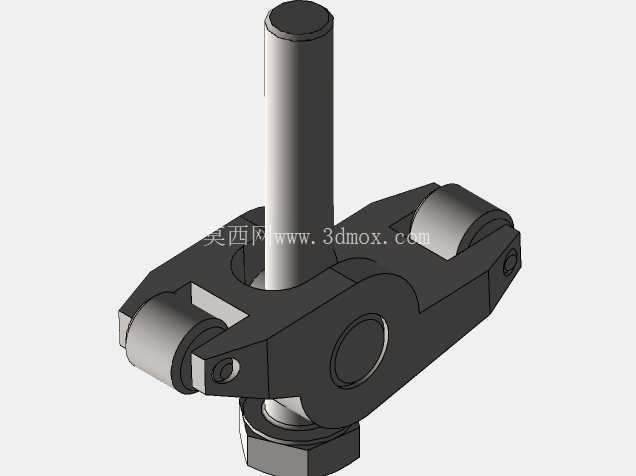

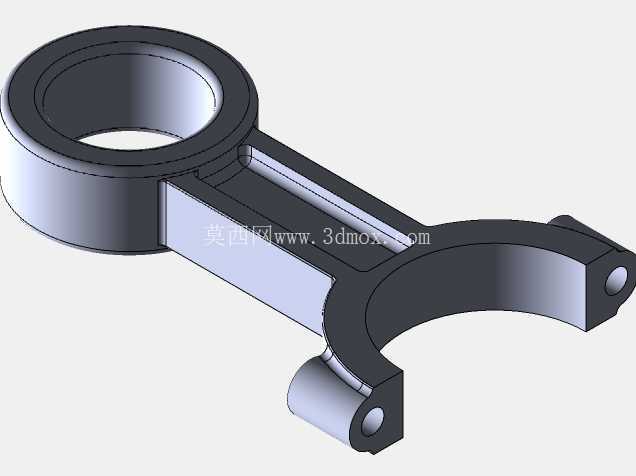

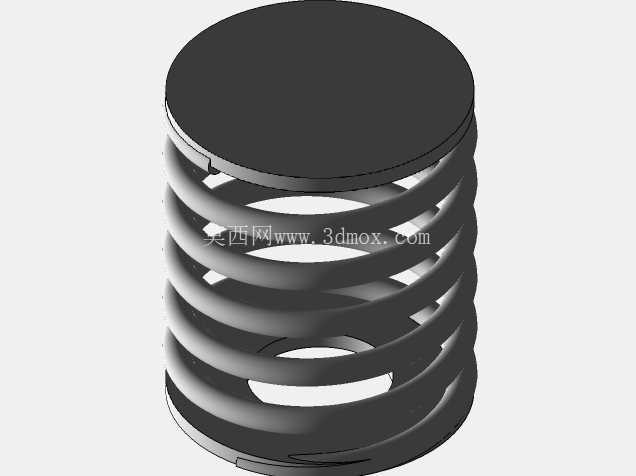

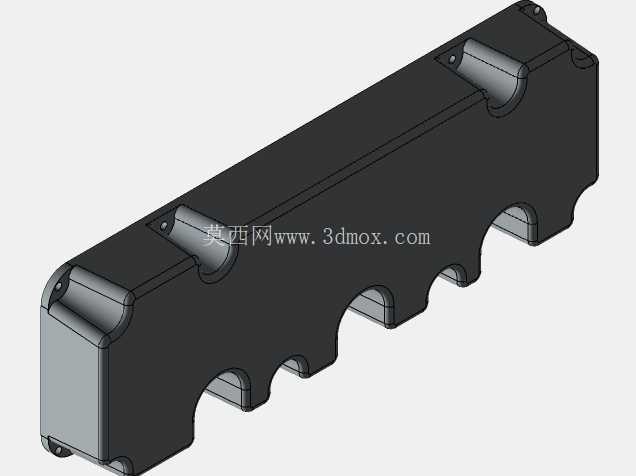

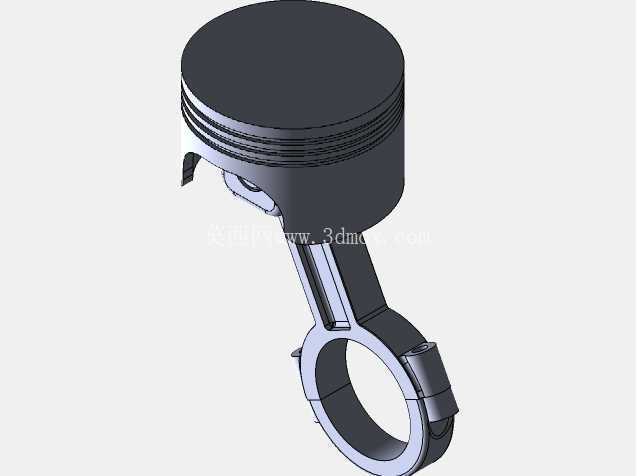

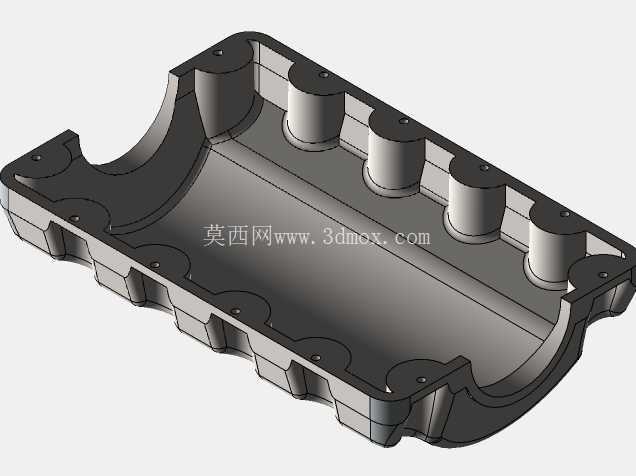

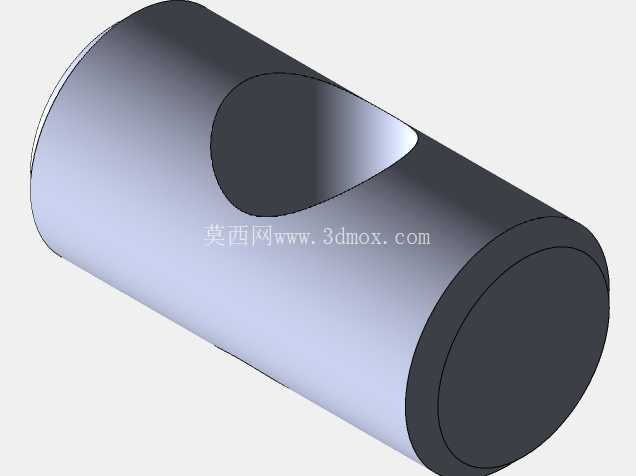

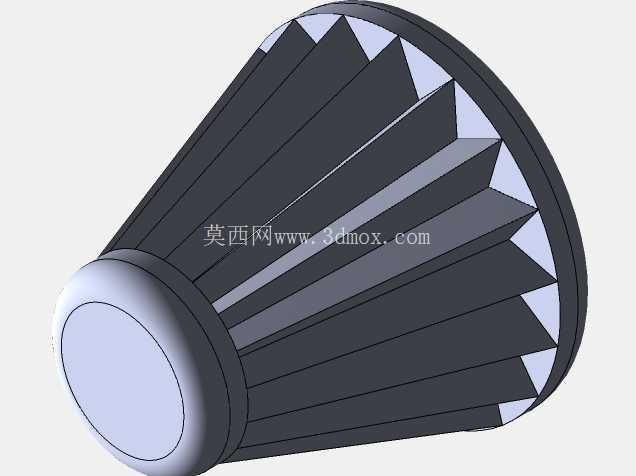

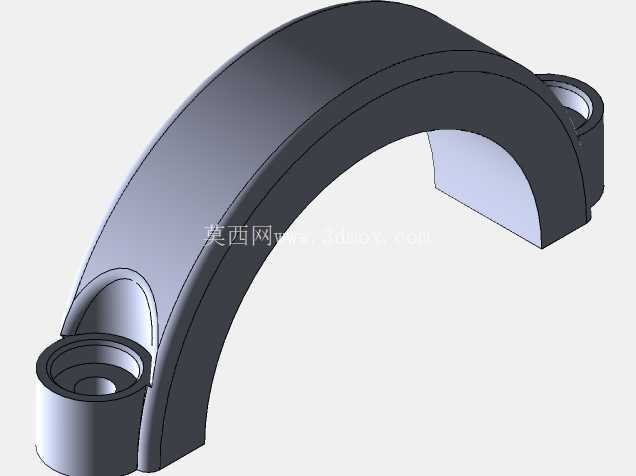

　　建模时首先从曲轴中心线基准出发搭建整机坐标体系，曲轴作为所有运动件的装配基准，其主轴颈中心高度直接决定了油底壳最低点离地间隙与缸体顶面的缸盖安装高度；两列气缸沿曲轴中心对称斜向布置，活塞通过连杆与曲轴曲柄销相连，建模过程中完整保留了活塞往复运动、连杆摆动、曲轴旋转的运动包络空间，在做缸体内腔设计时，特意避让了连杆大头在最大摆动角度下的轮廓边界，避免高转速工况下运动件与缸体壁面发生磕碰。缸盖部分集成了进排气道、气门导管、凸轮轴轴承座以及火花塞安装孔位，配气机构的凸轮轴、摇臂、气门弹簧沿列向依次排布，顶置凸轮轴的布置形式缩短了气门传动链长度，能够精准控制气门开启正时与升程，保证高转速区间的进气充量效率。

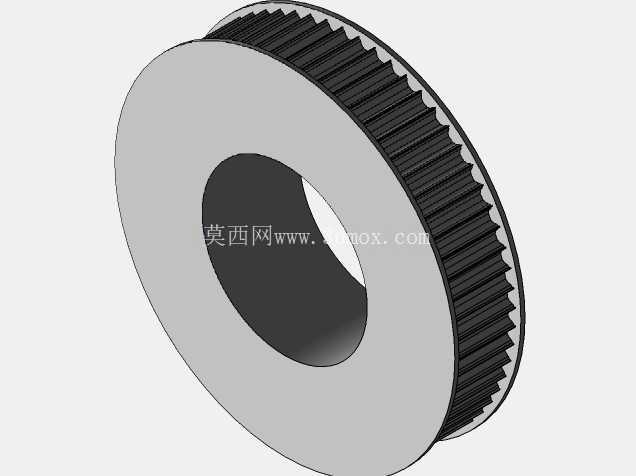

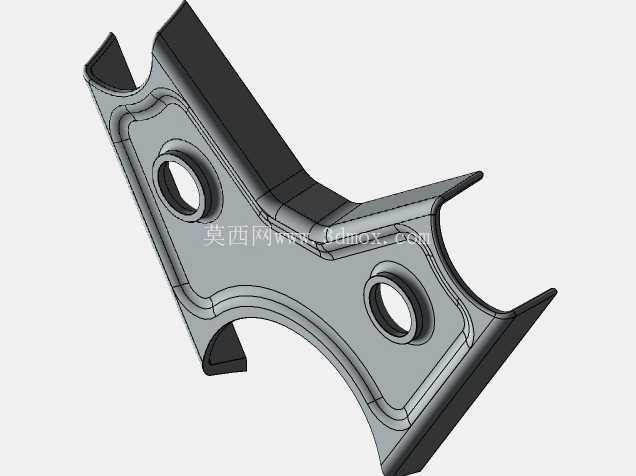

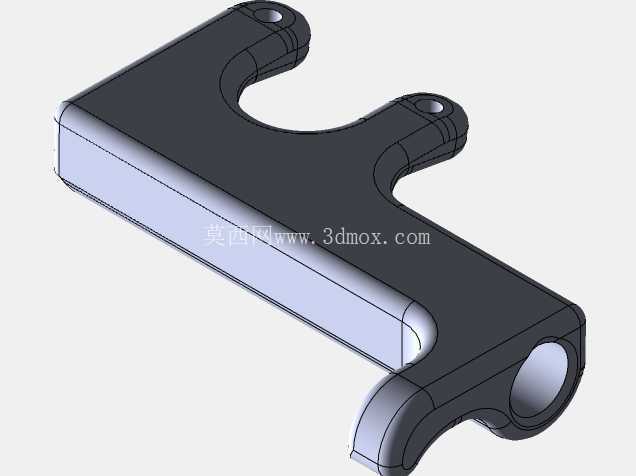

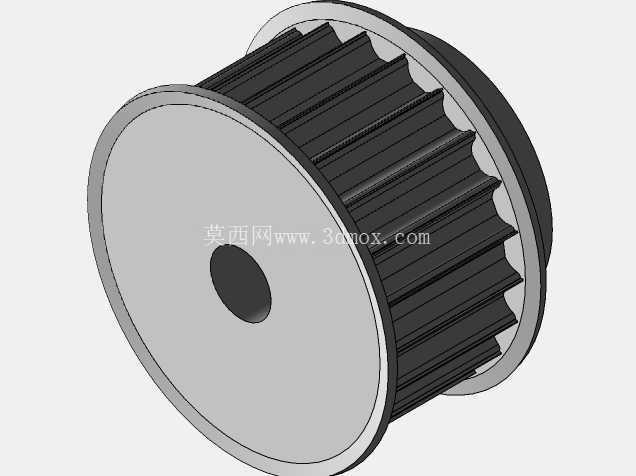

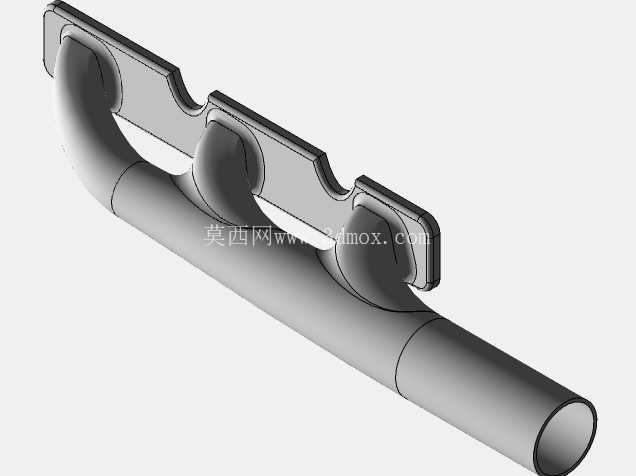

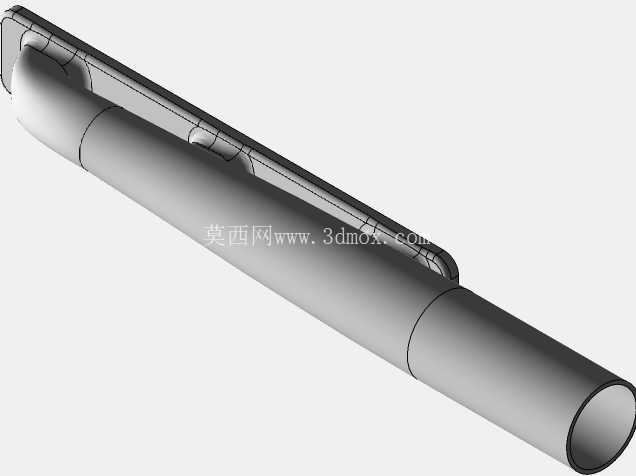

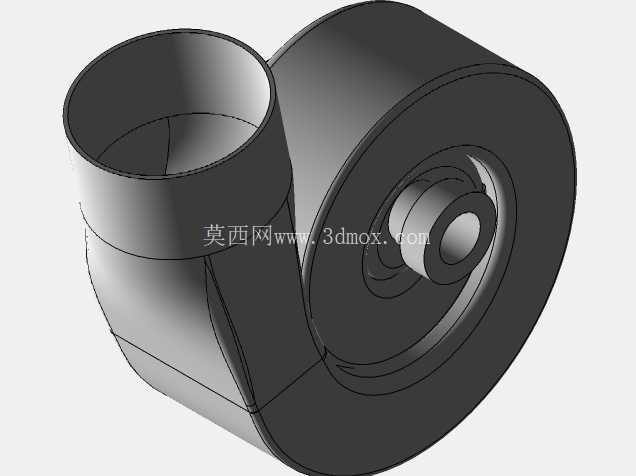

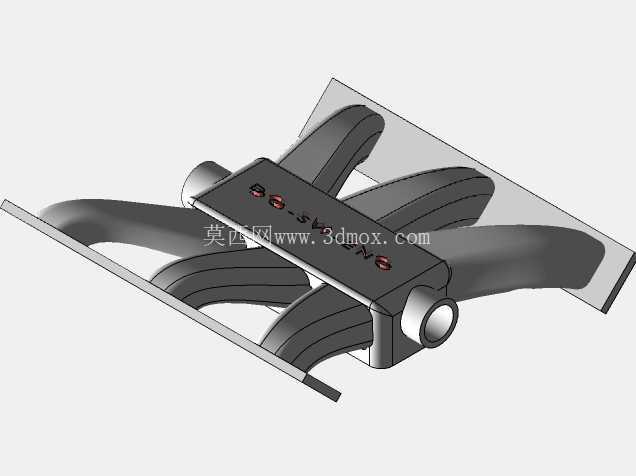

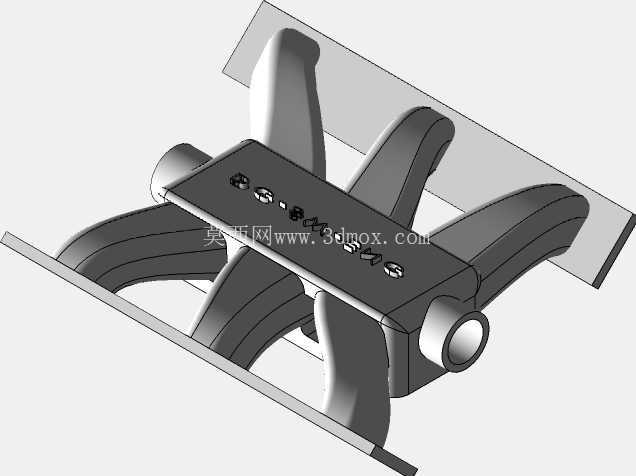

　　排气系统采用两侧独立歧管汇总的走向，每列三个气缸的排气支管按照点火顺序依次汇入集气腔，歧管管壁走向做了顺滑过渡，减少排气气流的局部阻力，歧管末端预留了涡轮增压器或者三元催化器的对接法兰，法兰面的螺栓孔位、密封面平面度都按照实际装配要求做了约束，工程人员在做整车排气系统匹配时，可以直接调取该接口尺寸完成前段管路的对接设计。整机的外围安装边界也做了完整还原：缸体两侧预留了发动机悬置支架的安装凸台，凸台位置经过载荷传递路径优化，能够将整机运转过程中的倾覆力矩均匀传递到副车架；前端面预留了水泵、发电机、空调压缩机的附件轮系安装面，皮带轮的包角、张紧轮的布置空间都在模型中留出了校验余量；后端飞轮壳接口匹配变速箱输入轴，同轴度公差基准与曲轴中心保持统一，避免动力传输过程中出现轴系偏载。

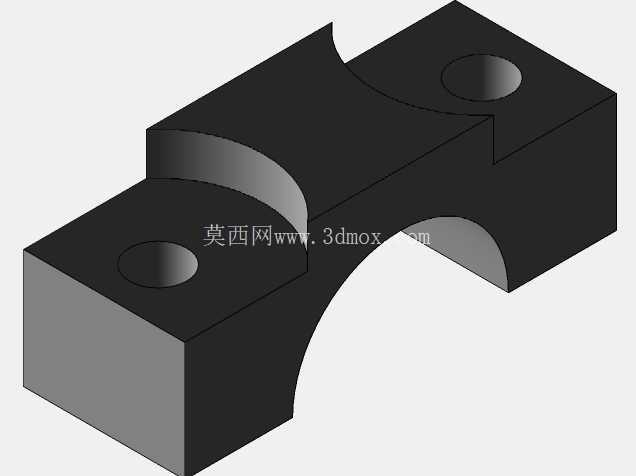

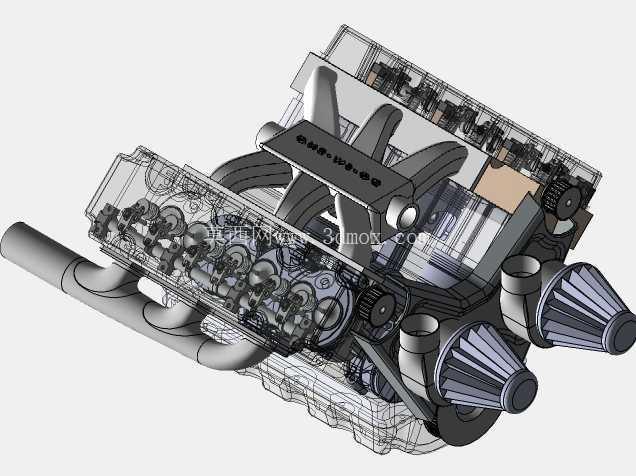

　　在结构细节处理上，缸体内部的冷却水道、主润滑油道走向都做了实体表达，冷却水从缸体下部进水腔分配到各缸周围水套，再上行进入缸盖冷却燃烧室周边热负荷最高的区域，油道则从缸体主油道分别向曲轴主轴颈、连杆轴颈、凸轮轴轴承以及液压挺柱输送压力润滑油，保证各摩擦副在高转速工况下形成稳定油膜。模型中部分管路采用半透明线框形式展示内部结构，能够让设计人员直观看到内部气道、油道与外部零部件的层叠关系，在做整机轻量化优化时，可以基于该结构快速识别冗余壁厚区域，在保证缸体刚性、曲轴支撑强度的前提下去除不必要的材料重量。整机外轮廓的所有凸出部件、管路接头、传感器安装位都标注了清晰的空间边界，在整车动力舱总装阶段，可直接将该模型导入总装环境，核对引擎与周边防火墙、前围板、散热风扇、转向拉杆的最小安全间隙，提前排除装配阶段才会暴露的干涉问题，大幅缩短动力总成的前期开发验证周期。
