V型十二缸发动机缸体总成结构设计

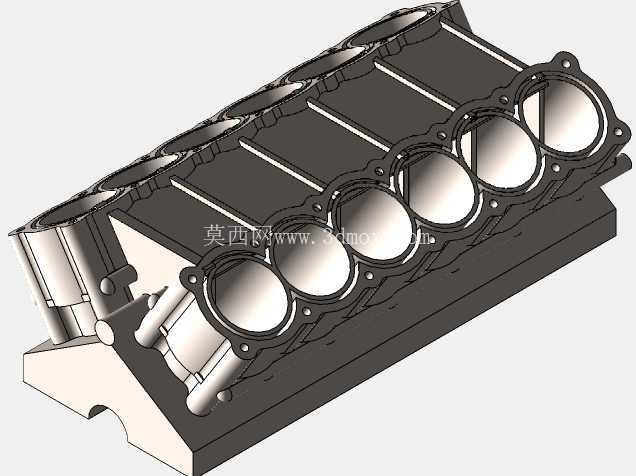

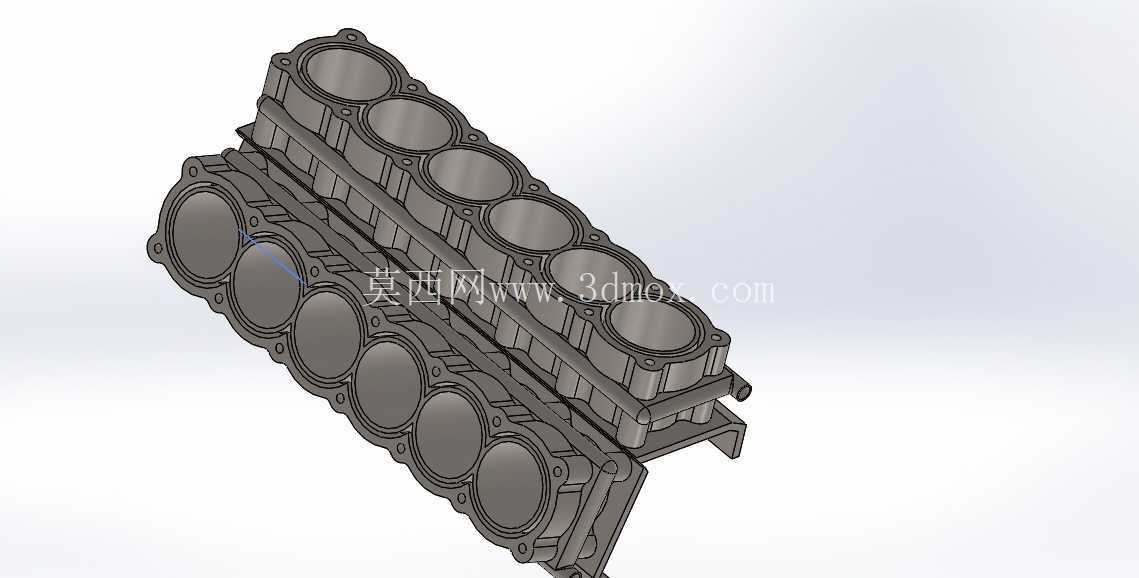

　　这套V12发动机缸体三维结构，完整还原了大排量高性能内燃机核心承载部件的设计形态，缸体作为整台动力总成的安装基体，所有曲柄连杆机构、配气机构、润滑冷却系统附件都要依托缸体上的定位面与安装孔完成装配，其结构刚度、形位公差直接决定整机运转的平顺性与使用寿命。

　　从实际装车场景来看，这类60度夹角V12缸体多用于高端豪华乘用车、大马力豪华游艇以及固定式高功率发电机组，相比常见的90度V8布局，两列气缸夹角收窄至60度后，整机横向宽度明显缩减，能够适配更紧凑的机舱布置边界，同时12个气缸分两列各6个对称排布，点火做功间隔角更小，曲轴运转的一阶、二阶惯性力可以自行平衡，整机不需要额外加装平衡轴，既减少了运动零件数量，也降低了高速运转时的附加振动与机械损耗。

　　建模过程中首先要敲定的是V型夹角的核心基准：以曲轴主轴颈轴线为公共回转中心，两列气缸的中心线呈60度夹角对称分布，每列6个气缸的缸筒沿曲轴轴向等距排布，缸筒内壁预留了珩磨加工余量与缸套压装台阶，顶面一圈均匀分布的螺栓孔与定位销孔，用于匹配气缸垫与气缸盖的安装，孔位的位置度公差需要严格控制，避免缸盖压紧后出现密封不严、冷却液窜漏的问题。缸体下半部分集成了曲轴箱腔体，内部预留了主轴承座的安装空间，侧壁布置的加强筋从主轴承座位置一直延伸到缸筒外壁，用来承受活塞做功爆发时传递到缸壁的侧向力，以及曲轴高速旋转产生的交变弯曲载荷，避免缸体在高转速工况下出现共振变形。

　　安装边界层面，缸体前端面预留了正时齿轮室、水泵、机油泵的安装法兰与定位止口，后端面设计了飞轮壳与变速箱连接的对接端面，两侧外壁布置了机油道、冷却液水道的工艺孔与外接管路接口，油底壳安装面位于曲轴箱最下方，全程采用平面密封结构。建模时所有安装孔的深度、螺纹规格、法兰面的贴合宽度都按照实际装配逻辑预留，相邻气缸之间的壁厚经过加厚处理，既保证缸筒冷却水道有足够的通流截面，也避免两缸之间的热变形互相干扰。

　　整套结构完整呈现了V12缸体从缸筒排布、曲轴箱承载到外围附件接口的全部设计细节，能够直接用于内燃机原理教学、动力总成布置校核以及新机型开发阶段的结构参考，设计人员可以在此基础上进一步叠加活塞、连杆、曲轴、缸盖等零部件，完成整台发动机的虚拟装配与运动干涉检查。
