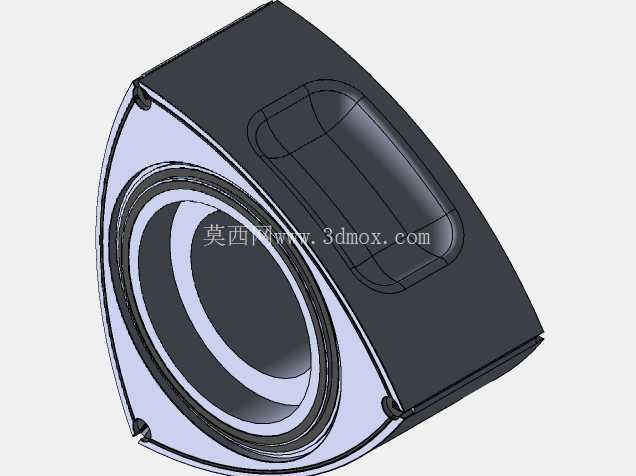

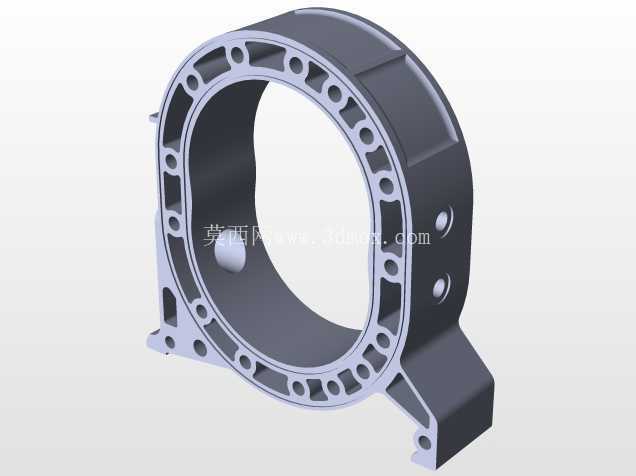

在小排量动力装置、航空模型动力、教学演示台架以及紧凑型特种车辆的前期方案论证里,旋转活塞式动力机始终是绕不开的一类结构。与常见往复式曲柄连杆机构不同,这类动力单元取消了活塞的直线往复运动,用偏心轴带动三角转子在型线壳体内做行星运动,在有限包络空间内完成进气、压缩、做功与排气的循环。数模呈现的壳体采用近似三角形的外轮廓,前端保留大直径圆形装配开口,用于端盖、密封件、偏心轴组件及转子的装入与检修;侧面设置内凹的加强与握持区域,既照顾拆装时的受力,也让壳体壁厚在轻量化与刚性之间取得平衡。

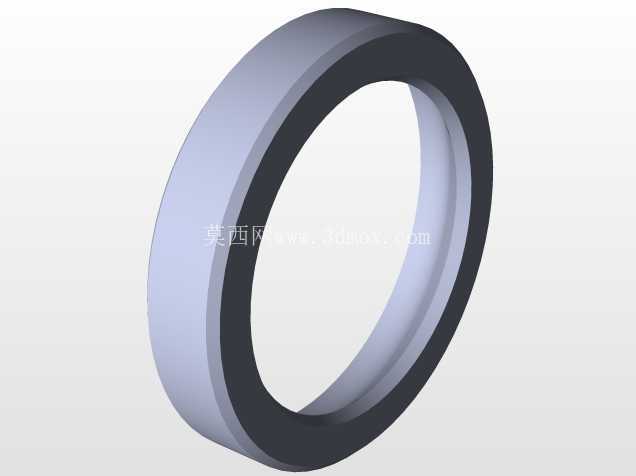

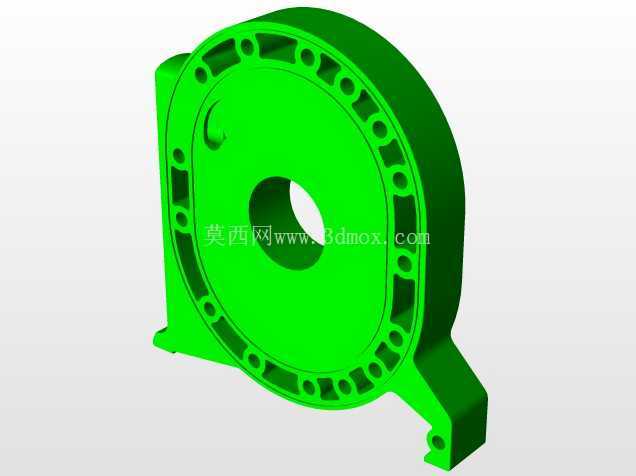

从实际用途看,该结构更适合用于原理验证、教学拆解、小型动力平台匹配以及旋转机研发阶段的干涉检查。三角转子在壳体内运动时,三个工作腔容积随偏心转角连续变化,转子每转一周可形成多次做功,功率密度高、振动源少,整机轴向尺寸也更容易压缩。模型中前端环形区域对应端盖贴合面、轴承安装位和密封边界,设计时需要重点控制端面平面度、同轴度以及转子端面与端盖之间的间隙。间隙过小会在热态下出现刮擦,过大则会造成腔室窜气,直接影响压缩压力与运行稳定性。

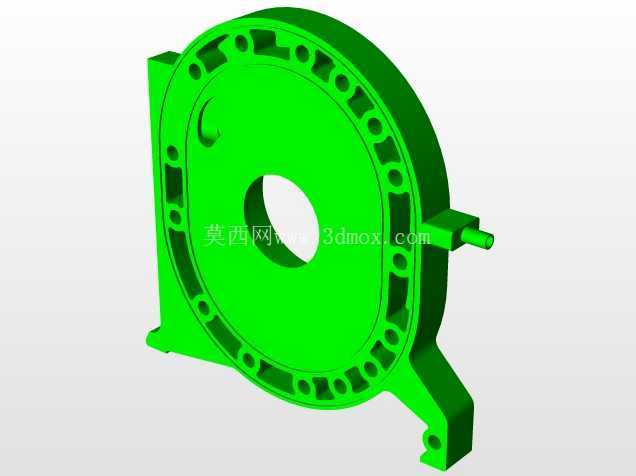

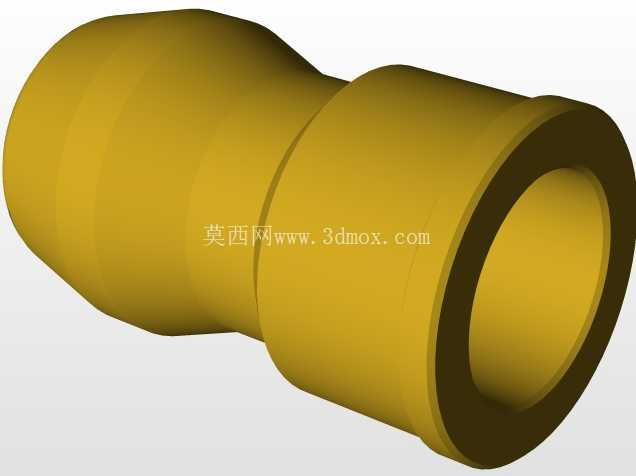

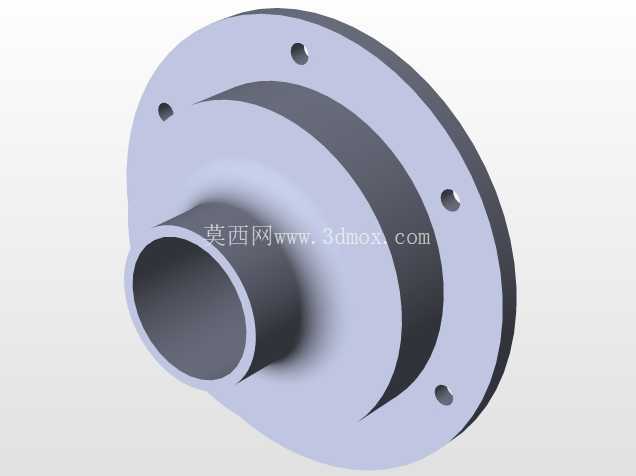

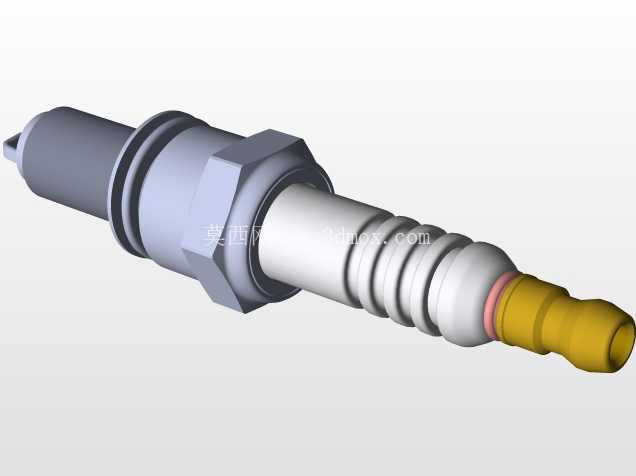

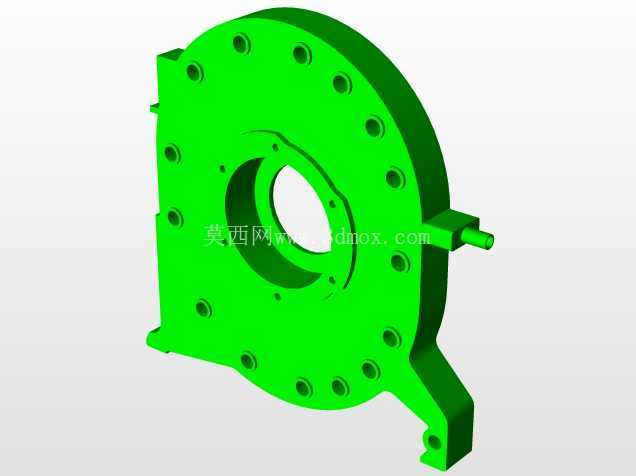

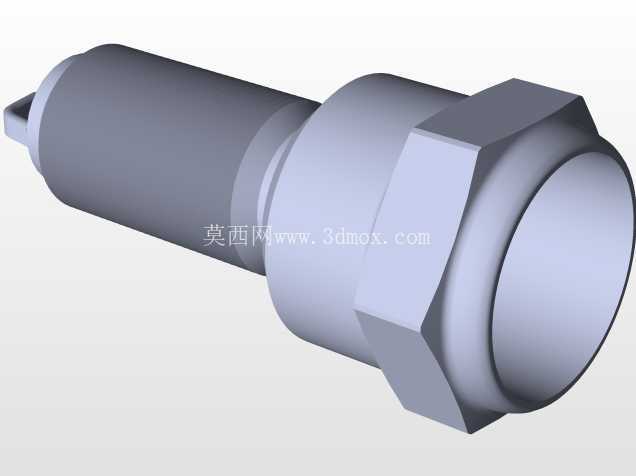

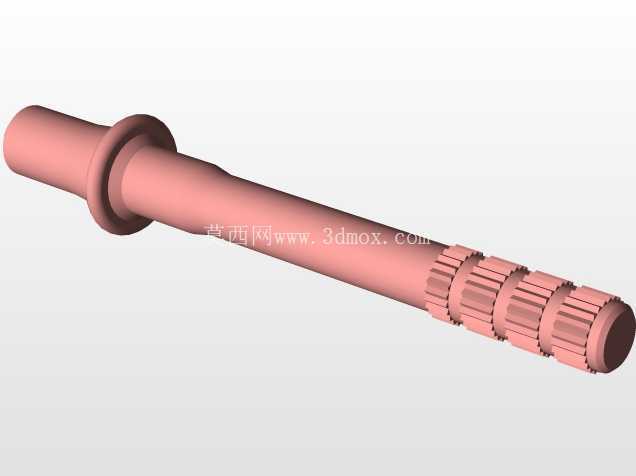

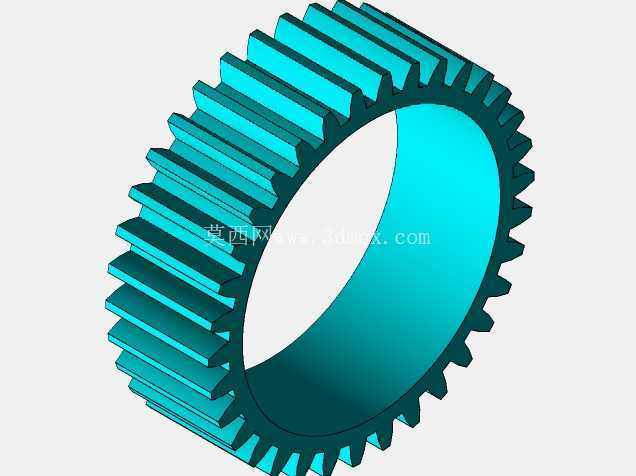

壳体外形并非单纯追求外观。三角外廓贴合内部型线腔体的布置,能够减少无效壁厚;侧边凹陷区对应外部安装、夹持或附件避让位置,在样机台架上可通过夹具固定,也便于后续增加进排气接口、点火元件、冷却通道或润滑管路。前端圆形开口周边的台阶与孔位,为端盖螺栓预紧、轴承外圈定位和油封布置提供了安装边界;后端则需要根据偏心轴输出方向预留轴伸、轴承座与密封空间。若将其用于模型动力,外壳壁厚可在保证螺栓孔强度的前提下进一步减薄;若用于教学剖切展示,则应保留完整型线和转子运动关系,避免因简化而丢失密封片、偏心轴承和相位齿轮的装配逻辑。

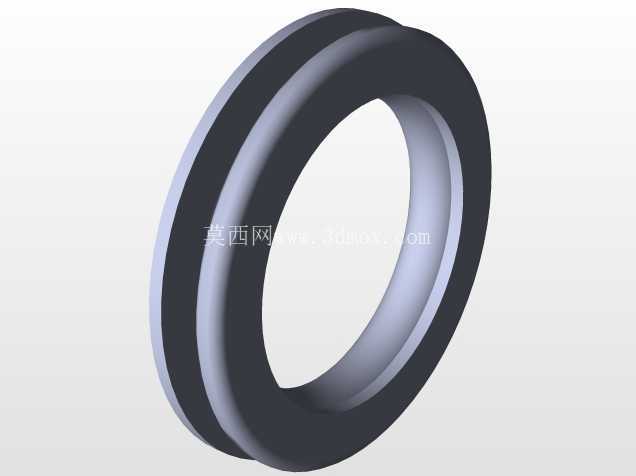

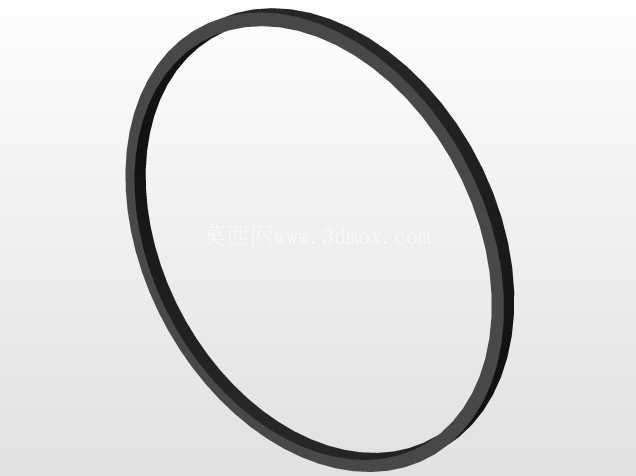

设计思路上,这类结构的核心不在外形,而在缸体型线、转子顶点密封与偏心轴相位的协同。三角转子的三个顶点始终贴近缸壁,顶点密封片沿型线滑动,端面密封则负责转子两侧与端盖之间的封闭。数模评审时应先检查转子在全转角范围内是否与缸体、端盖、螺栓头及轴系发生干涉,再核对进气口、排气口与工作腔的开闭时机。壳体外部轮廓虽然紧凑,但安装边界不能只看静态包络,还要考虑转子运转、端盖压紧、维修工具伸入以及冷却气流通过所需的空间。

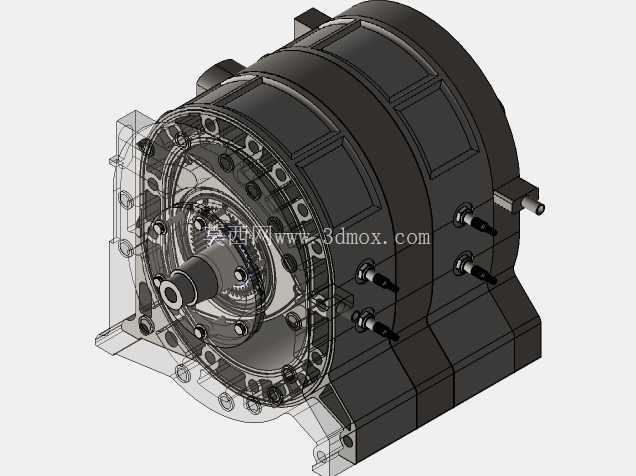

在工程应用中,旋转活塞动力机的优势是零件数少、运转平顺、体积小;难点则集中在密封寿命、润滑控制、热变形和加工精度。缸体内型面通常需要较高的表面质量,端盖与转子端面要形成稳定而可控的配合,偏心轴轴承需同时承受旋转载荷与离心载荷。模型把壳体、转子腔和前端装配关系集中表达出来,结构人员可据此推演螺栓布局、密封压缩量、检修顺序和台架固定方式,也能在方案阶段判断该动力形式是否满足狭小舱室、轻型载具或实验设备对尺寸、重量和输出特性的约束。
