车用点火系统铜芯火花塞结构设计

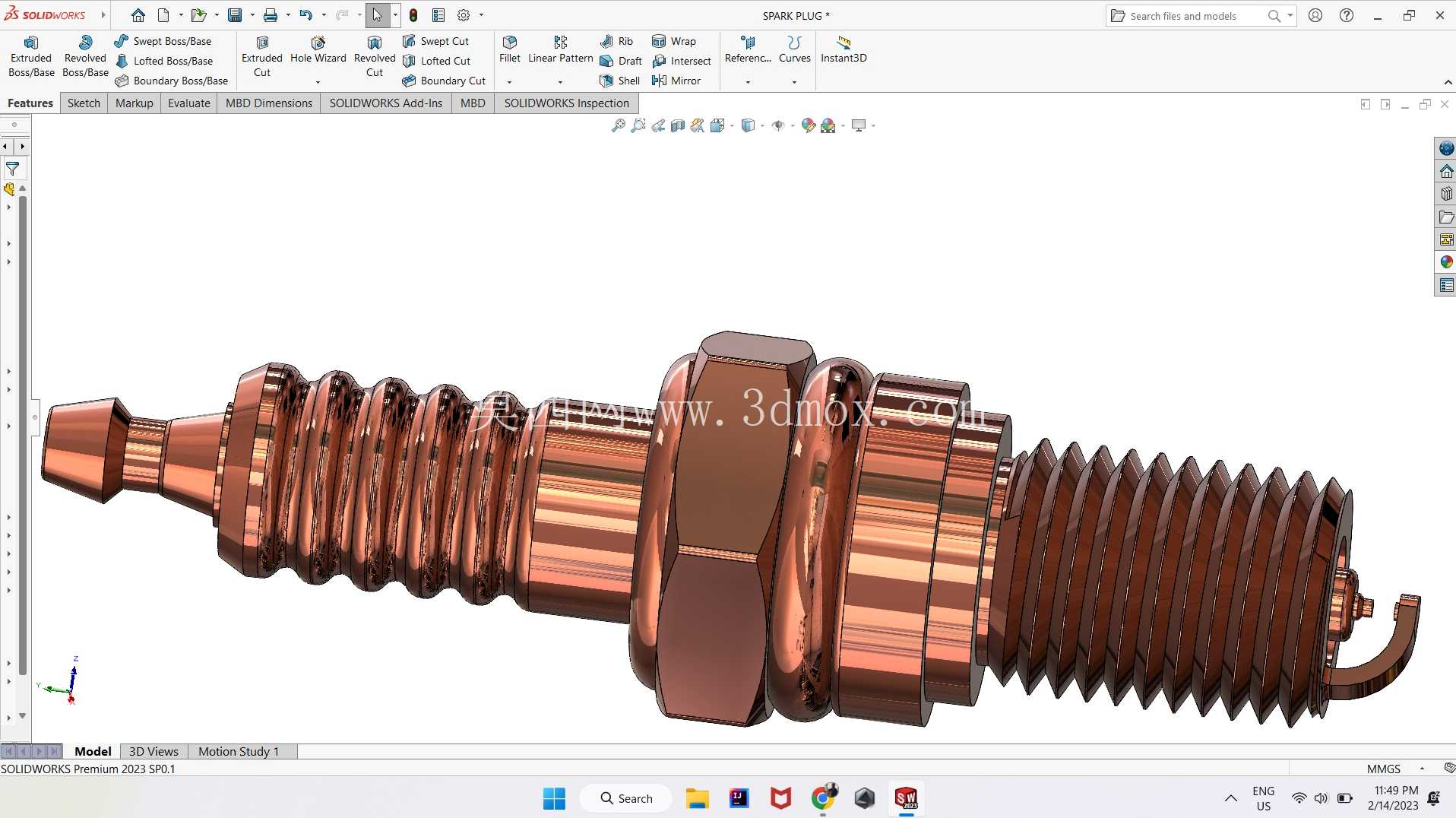

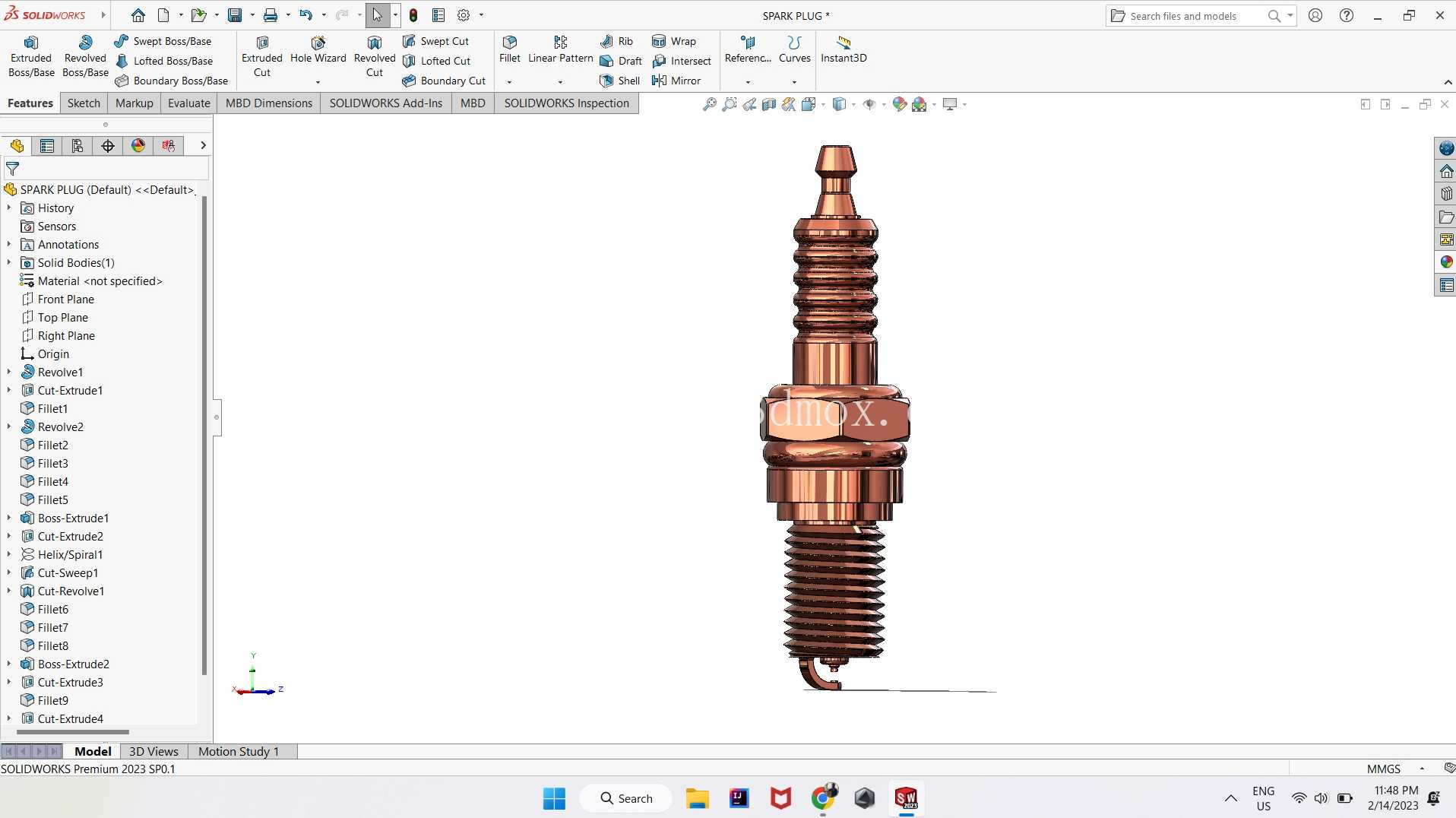

　　这款火花塞的三维结构设计，完全围绕内燃机点火工况的实际需求展开，建模过程中优先还原了量产装车件的装配边界与功能细节，没有做冗余的艺术化修饰。从应用场景来看，这类铜芯火花塞主要适配小排量自然吸气汽油机，覆盖家用乘用车辆、小型通用发电机组、园林机械动力端等场景，核心作用是在压缩冲程终了的精准时序下，击穿电极间隙产生高能电火花，点燃气缸内的油气混合气，推动活塞完成做功冲程，是汽油机点火系统里直接参与燃烧过程的终端执行部件。

　　设计思路上，建模时优先还原了各段结构的功能优先级：最下端的弯曲侧电极与中心电极的间隙严格控制在量产常用的0.7-0.9mm区间，这个间隙值是兼顾点火击穿电压要求、电极烧蚀速率、高速工况点火可靠性的平衡值，间隙过大会提升点火所需电压，容易在高转速工况下出现缺火，间隙过小则会导致电火花能量不足，混合气燃烧不充分，抬升油耗与排放。中心电极外侧的陶瓷绝缘段做了多道环状棱筋结构，这部分结构并非造型装饰，一是为了增加陶瓷体表面的爬电距离，避免高压电在绝缘段表面形成闪络，导致点火能量泄露；二是棱筋结构可以提升陶瓷体与金属壳体之间的结合密封性，承受气缸内最高可达10MPa以上的爆发压力，避免燃烧气体从安装缝隙处泄漏。

　　中间的六角拧动段严格按照标准火花塞对边尺寸设计，适配常用的16mm火花塞套筒，建模时特意还原了六角面与螺纹段的同轴度公差要求，避免安装时出现套筒打滑、螺纹偏扣的问题。下部的安装螺纹采用M14×1.25的标准公制火花塞螺纹，螺纹有效长度控制在19mm，这个尺寸直接决定了火花塞的安装深度——电极端面必须恰好处于燃烧室的合理位置，伸入过长会导致电极过度暴露在高温燃气中，提前出现电极烧蚀、积碳覆盖的问题，甚至可能在活塞上行时与活塞顶部发生碰撞，造成发动机机械损伤；伸入过短则会导致点火点凹在气缸盖安装孔内，火焰核传播距离变长，燃烧速率下降，动力输出出现衰减。螺纹段上方的密封垫圈采用铜质包覆结构，建模时还原了垫圈的压缩变形余量，安装时按照标准扭矩拧紧后，铜垫圈会发生塑性变形，填充气缸盖安装座面的微观不平度，实现燃气密封与散热路径的连通。

　　上部的金属接线端采用卡扣式结构，适配主流的高压点火线接头与独立点火线圈橡胶套，接线端的直径与卡接槽尺寸完全参照行业通用标准，保证高压接触的可靠性，避免发动机振动工况下出现接头松脱、接触电阻过大的问题。整个模型的各段材质区分也对应实际零件的材质属性：电极部分采用铜芯外包镍基合金的结构，铜芯的高导热性可以快速将电极头部的热量传递到壳体与气缸盖，避免电极温度过高引发早燃，外层镍基合金则可以提升电极的抗烧蚀、抗化学腐蚀能力，延长使用寿命；金属壳体采用冷挤压钢材制作，表面做镀彩锌处理，抵抗排气侧的高温腐蚀；陶瓷绝缘段采用高氧化铝陶瓷材质，兼顾高温绝缘性能与机械强度。

　　从安装边界来看，建模时预留了点火线圈橡胶套的安装空间，六角段上方的壳体直径做了收窄处理，避免与气缸盖的火花塞安装孔周边结构、点火线圈护套发生干涉，整个零件的总长度控制在标准范围内，能够适配多数顶置凸轮轴汽油机的气缸盖布置，不需要对周边的气门室盖、点火线圈安装位做额外修改。在建模细节上，还原了电极端面的微小倒角、螺纹段的起始退刀结构、陶瓷体与金属壳体结合处的滚压收口结构，这些细节都是量产零件上真实存在的工艺结构，并非多余的造型：滚压收口结构是将金属壳体边缘向内压合，牢牢固定内部的陶瓷绝缘芯，保证整个零件在高低温交变、振动冲击的工况下不会出现结构松脱；螺纹退刀结构则是为了适配螺纹加工的工艺要求，保证螺纹可以顺畅拧入气缸盖的安装螺孔，不会出现卡滞。

　　对于结构设计从业者来说，这个模型可以直接用于点火系统的装配干涉检查、气缸盖燃烧室布局验证、维修拆装模拟等场景，各部分尺寸均参照量产通用火花塞的实际参数制作，没有随意改动关键安装尺寸，能够直接对接整机的装配设计流程，不需要做额外的尺寸修正。
