手持光学放大镜教学演示结构造型

　　手持放大镜属于结构简单但人机交互细节较多的小型光学辅助器具，常见于电子装配检验、印刷品瑕疵观察、实验教学、野外标本识别、老年阅读辅助以及精密零件初检等场景。它不像大型检测设备那样承担定量测量任务，却在低倍率目视放大、快速定位细小特征、降低观察疲劳方面具有直接价值。在电路板焊点检查中，操作者可借助圆形透镜快速查看焊盘润湿、引脚连锡和丝印方向；在机械车间里，它可用于观察小件表面划痕、刃口状态和铭牌参数；在教学环境中，透镜与手柄的组合也便于演示焦距、视野、握持姿态和光学轴线关系。

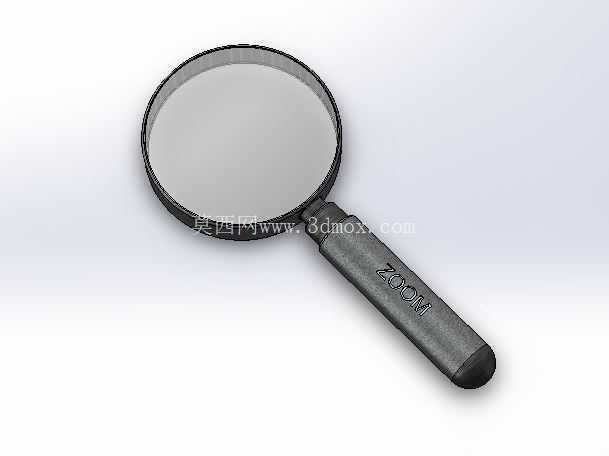

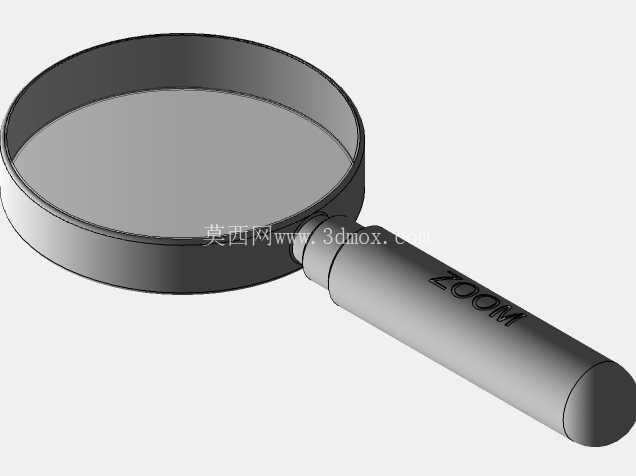

　　该造型采用经典的圆框加直柄布局，主体由透镜边框、透明镜片、连接颈部和长柄组成。圆形透镜区域提供连续无尖角的观察视野，边框围绕镜片形成保护圈，既能限制镜片边缘外露，也能在放置时减少镜面直接接触桌面的风险。手柄从镜框侧下方延伸，整体轴线与透镜平面形成便于手持的角度，使拇指和食指能够自然包覆柄身，其余手指辅助承托。柄身表面设置防滑纹理和标识区域，端部做圆润收束，避免长时间握持时产生明显硌手感。

　　从结构设计思路看，放大镜的重点不在复杂传动，而在光学件保护、重心分配和握持稳定性。镜片通常需要保持平整，边框不能对镜片形成局部硬挤压，因此镜框多采用连续环形约束，并在装配时预留柔性衬垫或均匀卡扣位置。连接颈部是镜框与手柄之间的受力过渡区，手持时该处承受弯矩，若截面突变过大，跌落或侧向受压时容易出现断裂风险，因此模型中颈部与框体之间保留了较平滑的加厚过渡。手柄长度按照成人手掌握持范围设定，使透镜能够离开眼部适当距离，同时不让手腕过度翻转。

　　外形边界方面，圆形镜框决定了产品的最大宽度，直柄决定了整体长度。建模时可将透镜直径作为主尺寸，围绕它确定边框宽度、镜框厚度和颈部位置；手柄截面宜采用接近椭圆或带圆角的矩形，以贴合指腹并控制扭转。若用于实物制作，镜框内需考虑镜片槽宽、压圈或卡扣空间，手柄内部可根据工艺选择实心、空心或包胶结构。对于注塑方案，壁厚应尽量均匀，边框与手柄交接处需避免厚胶堆积；对于金属或木质方案，则要重点处理表面圆角、边缘倒角和连接紧固件隐藏。

　　在三维建模过程中，透镜部分可通过旋转或薄圆盘方式建立，边框采用环形实体并加入外缘圆角；手柄适合使用扫描特征，沿曲线生成带锥度的握柄，再对端部进行球化或倒角处理。镜框与手柄的连接位置不应简单相交，应通过合并、圆角和局部加厚形成连续受力路径。镜片材质表现可设置透明属性，以体现折射和厚度感；框体与手柄则可分别表现硬质框架和防滑握持区域。若后续进入工程出图阶段，还需要补充镜片有效直径、镜框外径、手柄长度、整体质量预估、跌落保护边高度以及包装摆放边界。

　　实际使用时，放大镜通常以单手持握、另一手固定被观察物的方式工作，因此产品不能只追求外观细长，还要保证透镜不会因手柄过长而产生头重脚轻。镜框略重于手柄前端时，透镜能稳定贴近观察面；手柄尾部过重则会增加腕部负担。模型在比例上让透镜框形成视觉和重量中心，手柄向后逐渐收窄，符合手持工具的平衡逻辑。放置状态下，圆框和柄端可形成近似支撑，但镜面仍应避免平压桌面，必要时可在框缘增加微小凸点或配套支架。

　　对于结构设计从业者而言，这类小件训练价值在于把曲面、实体、圆角、材质表达和人机尺寸结合起来。它没有繁多的零件，却要求造型连贯、比例合理、功能表达清晰；对于教学演示而言，完整的放大镜结构能够直观说明光学观察工具如何从镜片保护、握持方式到使用姿态形成统一设计。
