刚性法兰式轴间传动联轴器结构

　　这套法兰联轴器结构主要用于两根旋转轴之间的扭矩传递，常见于输送线、搅拌设备、小型试验台、泵组传动以及常规工业装备的轴系连接场合。它的核心作用不是补偿复杂偏移，而是在同轴度较好、载荷平稳的工况下，把主动轴的旋转运动可靠地传递给从动轴，同时通过法兰盘和螺栓组形成刚性约束，使两侧轴段保持一致的转动关系。

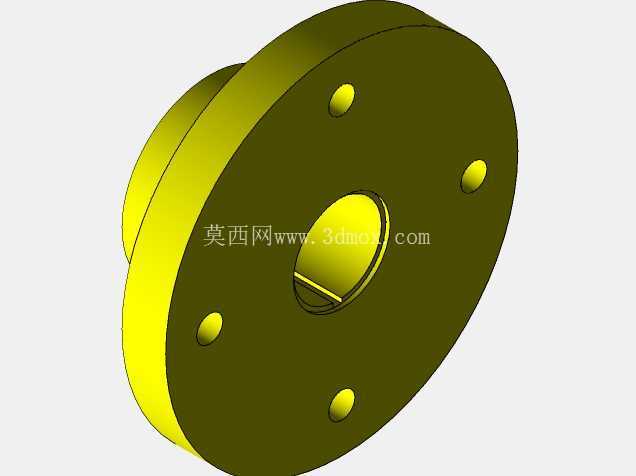

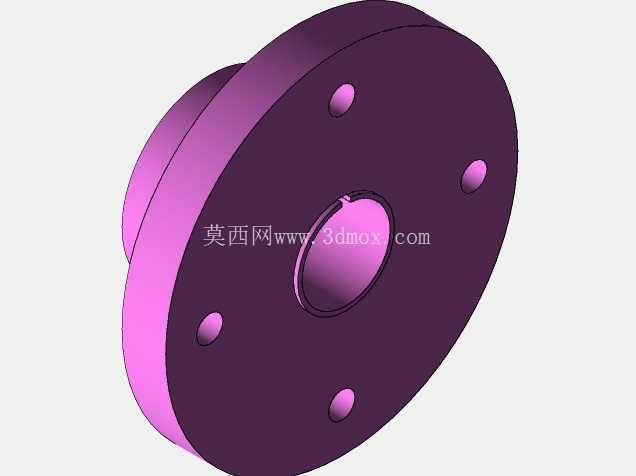

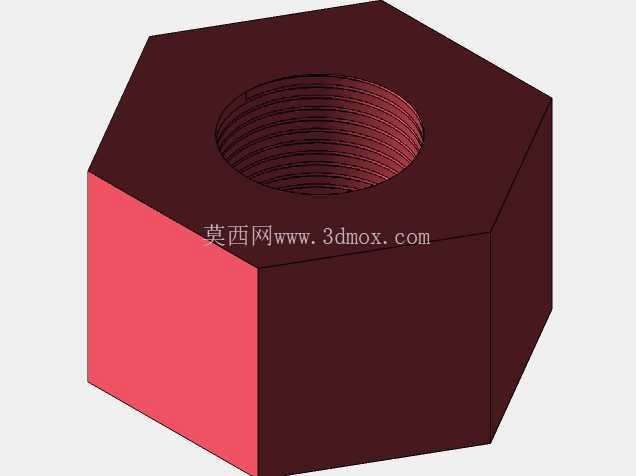

　　从结构组成看，联轴器由左右两个半联轴器、两根轴段、一组螺栓以及配套螺母构成。每个半联轴器都带有法兰盘，盘体上沿圆周均匀布置螺栓孔。安装时，两个法兰端面贴合对齐，螺栓穿过对应孔位后由螺母锁紧，依靠接合面之间的摩擦以及螺栓受剪来承担传动载荷。模型中法兰外缘的螺栓呈环形分布，这种布置方式能让传力点围绕轴线均匀展开，减少单侧受力造成的附加弯矩。

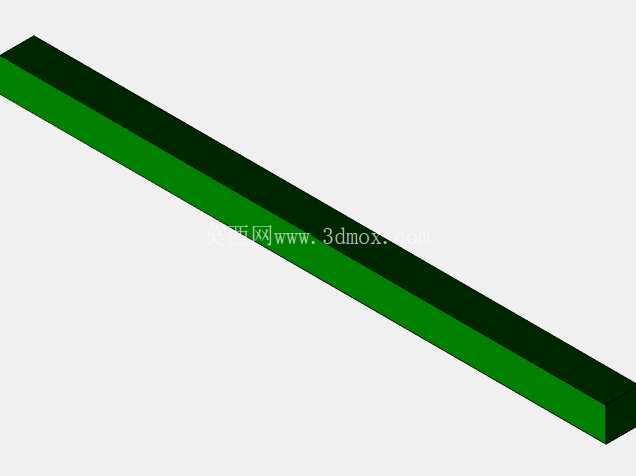

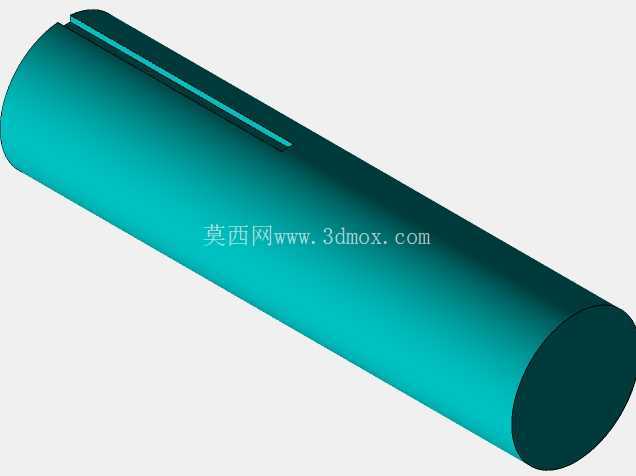

　　实际设计时，首先要确定轴径和法兰盘的基本尺寸。轴段伸入半联轴器轮毂内部，通常通过键连接或过盈配合实现周向固定；轮毂长度需要覆盖足够的轴段接触范围，以降低接触应力并提高定心稳定性。法兰盘外径并非随意放大，而是要结合螺栓数量、螺栓规格、扳手空间以及外围防护罩边界综合确定。若盘径过小，螺栓孔会靠近轮毂，盘体有效承载截面不足；若盘径过大，则会增加转动惯量，也会占用更多设备内部空间。

　　螺栓数量和分布圆直径是该类结构的关键。螺栓过少时，单个连接件承担的载荷偏大，传动平稳性下降；螺栓数量增加后，圆周方向的约束更密，接合面压紧更均匀，但孔位加工和装配工作量也会增加。模型采用多螺栓环形布置，适合中等扭矩、转速不极端的传动场景。设计中需要校核螺栓的剪切强度、螺母压紧后的法兰面接触压力，以及启停瞬间冲击载荷对连接件的影响。对于频繁正反转或冲击较大的设备，单纯依靠普通螺栓可能不够，需要提高螺栓等级、增加铰制孔配合或改用承载能力更强的连接形式。

　　法兰端面的加工精度直接影响装配后的轴系状态。两端面应与各自轴线保持较高垂直度，两个半联轴器的止口或配合圆柱面可用于装配定心。若现场没有止口结构，则需要在安装时通过百分表找正，控制径向跳动和端面跳动。刚性法兰联轴器对两轴对中偏差比较敏感，轴向错位、角向偏差或平行偏差过大时，螺栓、法兰和轴都会承受额外交变载荷，长期运行可能引起螺栓松动、轴颈疲劳或轴承发热。因此它更适合底座刚性好、轴系位置稳定、安装找正条件充分的设备。

　　从外形边界看，模型最外侧轮廓由法兰盘外径、螺栓头部外圆以及轴向总长度共同决定。轴向长度包含两侧轮毂伸入轴段的长度、法兰盘厚度以及螺母锁紧后占用的空间。设备布局时，不能只按轴端距离预留位置，还要考虑法兰外侧螺栓装拆所需的扳手空间，以及检修时轴段是否需要轴向窜动。若联轴器靠近箱体壁、机架板或护罩，应保证螺栓能够逐颗装入和拧紧，避免出现工具无法到达的死角。

　　建模过程中，轴、轮毂、法兰盘、螺栓和螺母之间的配合关系需要清楚表达。轴与轮毂保持同轴，法兰接合面位于整体中部，螺栓孔按圆周阵列生成，螺母与螺栓头分别位于两侧法兰外部。为了便于工程检查，模型中应保留孔位与盘体的对应关系，不能只做外观堆叠。剖切或爆炸视图可以更直观地展示两片法兰如何对合、螺栓如何贯穿以及轴段如何伸入轮毂。

　　在使用层面，这种联轴器结构简单、成本较低、传动可靠，没有弹性元件老化问题，适合在常温、常规载荷和维护条件较好的环境中使用。但它不适合两轴偏差较大或需要明显缓冲减振的场合。若设备存在较大冲击振动，应考虑弹性套柱销、膜片或轮胎式联轴器；若现场对中精度能够保证，且追求刚性传动和较高扭转刚度，法兰式连接则是直接而有效的方案。

　　结构优化时，可在法兰盘靠近轮毂位置设置合理过渡圆角，降低截面突变带来的应力集中；螺栓孔边缘应避免距离盘外缘过近，防止压紧后局部变形；轮毂端部也可根据加工需要设置倒角，方便轴段装入。对于高速场景，还应关注螺栓组的动平衡，螺栓、螺母质量差不宜过大，法兰外圆和端面应在装配后进行必要的同轴度检查。

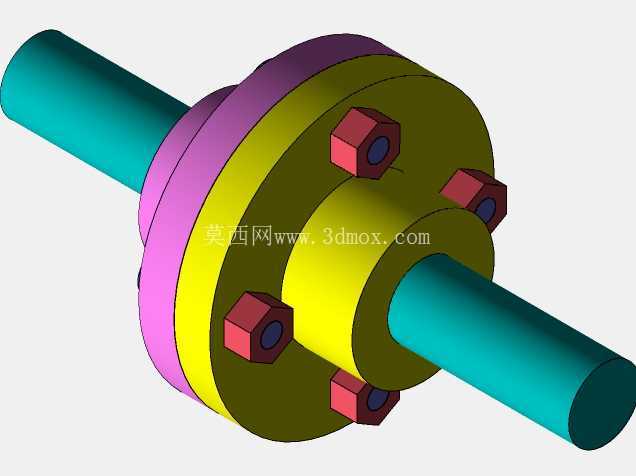

　　整体来看，该模型把轴系连接中最基本的法兰刚性传力方式完整呈现出来：两片法兰端面贴合，一圈螺栓周向锁紧，两根轴通过各自轮毂固定，最终形成稳定的旋转传动单元。它既适合作为机械设计中联轴器结构原理的参考，也可用于设备布局阶段校核安装空间、螺栓操作空间和轴系连接边界。
