家用办公款液晶显示器外观结构三维设计

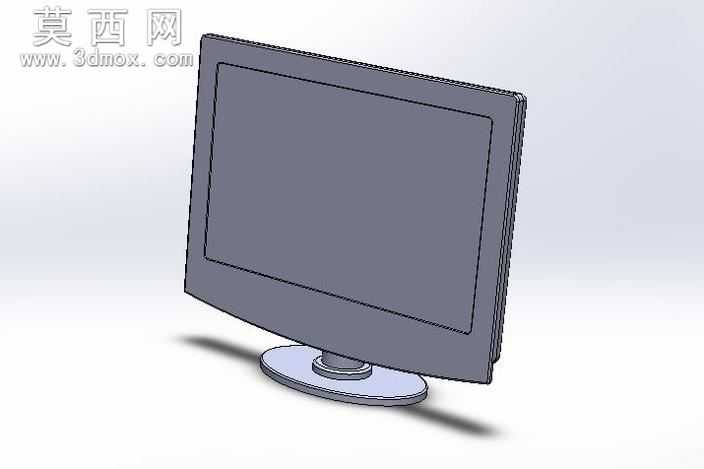

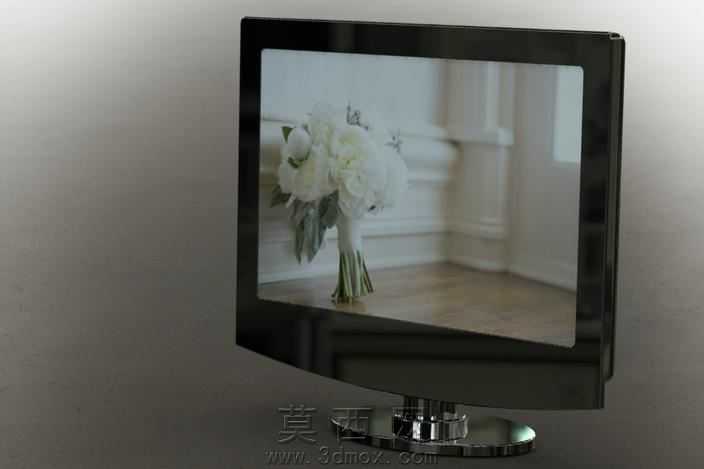

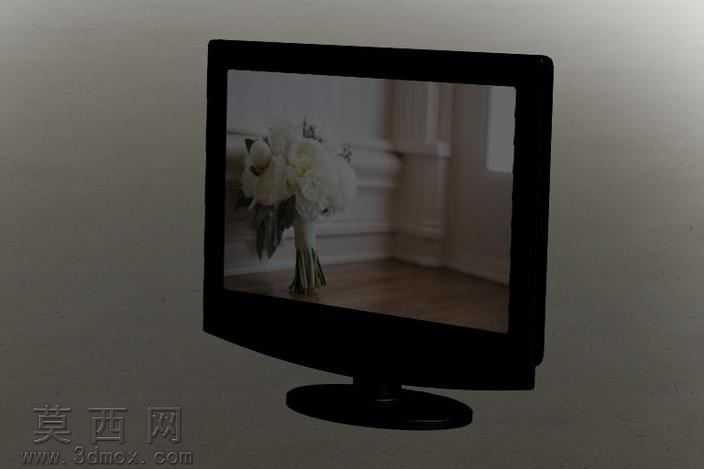

做这个显示器模型的时候，一开始没想着做太花哨的电竞款曲面屏，就瞄准最常见的家用办公普屏款来搭，毕竟这类款式普及率最高，拿来做结构练习或者场景配景都实用。先从屏幕边框开始捋，早期做的时候把边框做的太宽，比例看着像十几年前的老款大头显示器改的，后来反复对照日常用的显示器比例，把左右上三边的边框压到窄边厚度，下边框稍微留宽一点，刚好能藏住内部的面板固定卡扣位，不用额外做突兀的凸起结构。屏幕面板本身没做太复杂的分层，就做了两层嵌套，外层是偏硬的透明保护壳层，内层是显示面，给材质的时候外层加了一点点轻微的反射粗糙度，不会像镜面那样晃眼，更贴近日常雾面屏的质感。然后是背部的壳体，一开始想做全弧面的流线背壳，后来放样的时候发现弧度过渡到支架连接位的时候会出现曲面褶皱，反复调了好几次引导线都不顺，干脆把背部做了微弧的平缓曲面，靠近边缘的位置做了一圈细微的收边倒角，既不会显得背部太死板直板，又能避免曲面建模出现破面，后续要是要改散热孔位也方便直接在平面区域排布。最费时间的是底座和支架的连接部分，一开始直接把支架杆插到底座上，转动的时候会出现干涉，后来加了一个圆形的转轴连接座，转轴和支架之间做了间隙配合，预留了0.2mm的转动空隙，既能实现俯仰角度的调整，又不会出现装配错位。底座选了椭圆形的薄款设计，比圆形底座更省桌面空间，底部边缘做了一圈向内的收边，模拟真实底座的防滑垫安装位，给材质的时候底座用了浅银灰的磨砂塑料质感，和深灰色的屏幕壳体形成轻微的色彩区分，不会整个模型都是深灰色显得沉闷。渲染调试的时候没打太硬的强光，就用了柔和的侧上方光源，在底座下方投出淡淡的软阴影，把屏幕边框的细微厚度感衬出来，不会显得模型像薄片一样飘着。整个模型没有做多余的装饰件，所有结构都是围绕日常使用的真实显示器来还原，没有为了建模好看加不存在的结构，不管是拿来做SolidWorks的基础装配练习，还是做办公场景的配景素材都够用，拆分的各个零件也能单独导出做结构拆解演示，新手拿来练习基础的拉伸、放样、装配配合命令也很合适，不会因为结构太复杂卡壳，又能练到常用的建模命令和装配逻辑。
