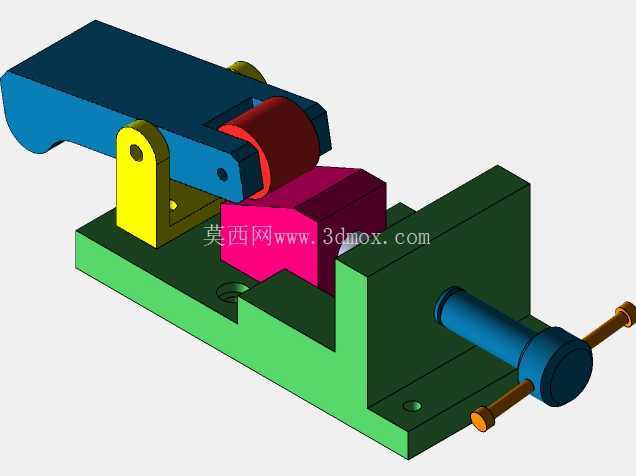

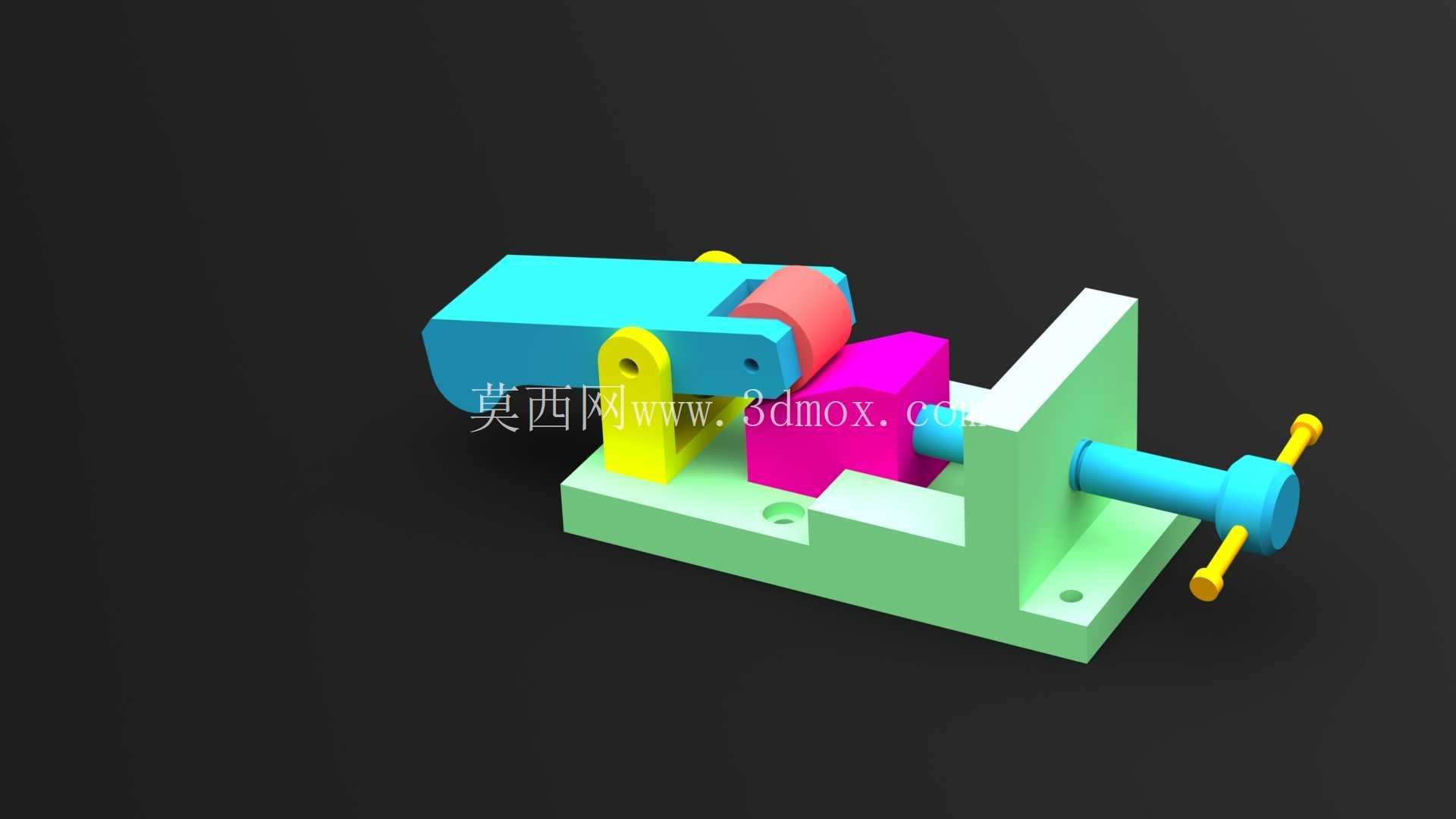

这套手动台夹属于钳工工位、实训教学与轻型装配场景里最常见的夹持类工装,整体采用侧置丝杠驱动、固定钳身与活动压臂配合的布局,核心作用是在小型工件进行划线、锉修、钻孔、装配对位或者手工打磨时,提供稳定的侧向夹紧力,避免工件在作业过程中出现滑移、翘动。从实际工位使用来看,这类轻载台钳不需要配套液压站或者气动管路,直接通过端部带横杠的手轮旋转即可完成进给锁紧,在学校金工实习、小型维修台、电子元件小工装固定、3D打印件后处理工位都能适配,尤其适合夹持尺寸不大、切削载荷较低的块状工件。

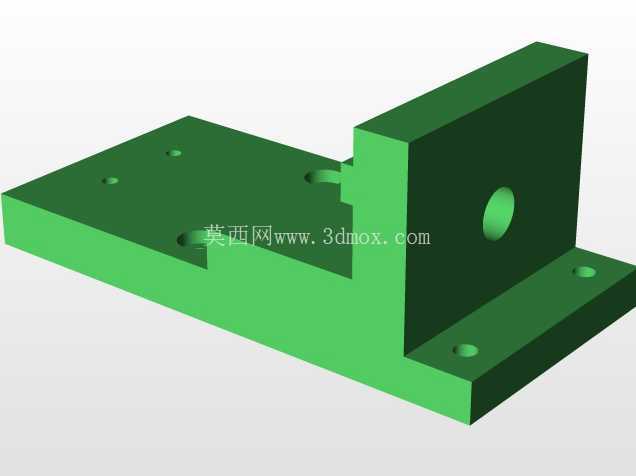

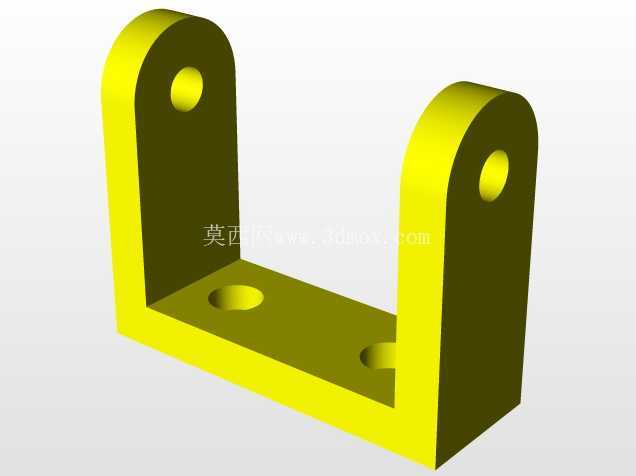

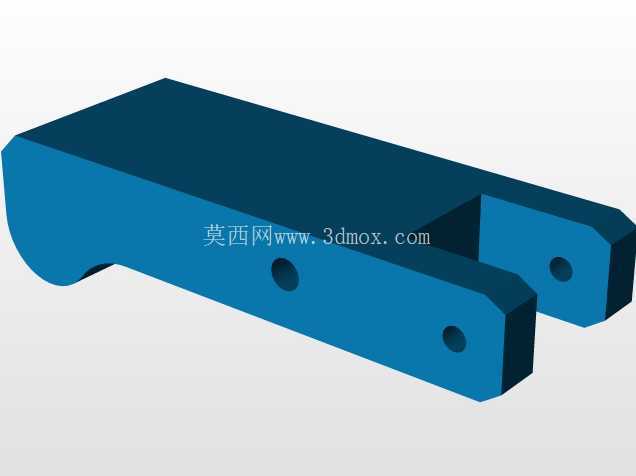

结构拆分来看,底座采用带安装孔的平板式设计,两侧预留的沉孔可以直接穿过内六角螺栓,将整个台夹固定在木质工作台、钢板钳工台或者铝型材工位架上,安装边界以底座轮廓为基准,钳身竖直立板从底座右侧向上延伸,为丝杠提供支撑位,丝杠穿过立板的导向孔后,前端和活动夹紧块做旋转配合,转动手轮时丝杠将旋转运动转化为活动块的直线进给,开合行程由丝杠有效螺纹段决定,能够覆盖常规小型工件的夹持宽度范围。和传统整体式虎钳不同,这套方案额外增加了上置压臂结构,压臂通过黄色铰接支座和底座形成回转副,当工件放置在固定V型支撑位和粉色定位块之间后,除了丝杠带动的侧向夹紧,上压臂可以同步压住工件顶面,避免薄型工件在受侧向力时向上翘起,这种侧夹加上压的组合约束,对异形塑料件、小型冲压件、教学演示用方块零件的固定效果更好。
设计思路上完全面向入门结构练习场景,所有零件都采用规则拉伸、切除即可完成建模,没有复杂曲面或者特殊加工特征:底座、固定立板、活动钳块、压臂、铰接销、丝杠、手轮横杠这些零件拆分清晰,装配关系依次为底座上安装固定定位块与铰接支座,压臂套入铰接销形成转动约束,丝杠从立板外侧穿入后和活动钳块的螺纹孔配合,最后在丝杠两端装入圆形手轮与黄色操作杆,整套装配没有冗余零件,干涉检查逻辑简单,初学者在建模过程中可以完整练习草图约束、拉伸凸台、旋转特征、简单螺纹表达、装配体配合以及爆炸视图制作的全流程。
从受力逻辑来看,夹紧作业时工件受到三个方向的约束:底部由底座平面承托,侧向由丝杠推动的活动块施加水平夹紧力,顶部由压臂提供向下的限位力,三个方向的约束共同限制工件六个自由度,作业时即使受到锉刀的往复推力或者钻头的轴向进给压力,工件也不会发生位移。零件的壁厚设置兼顾了3D打印验证和普通铝件、Q235钢板铣削加工的工艺性,底座边缘做了圆角过渡,没有尖锐应力集中角,铰接位置的销孔采用间隙配合,保证压臂转动顺畅不会卡滞,丝杠和手轮的连接位置做了轴肩定位,旋转时不会出现轴向窜动。
在工位布局时,安装底座的开孔间距可以直接匹配常规钳工台的预留槽位,不需要额外改造工作台面,整体高度控制在低位,操作手轮时手臂自然放平即可施力,横杠式手轮不需要额外搭配扳手,徒手就能输出足够的夹紧扭矩,针对不同厚度的工件,只需要旋转手轮调整活动块进给距离,再放下上压臂锁止,就能快速完成装夹,换件动作耗时很短,非常适合高频次更换小型工件的实训或者小件装配工序。整套结构没有易损的复杂传动件,维护时只需要定期在丝杠螺纹段和铰接销位置涂抹润滑脂,就能长期保持动作顺畅,即使是初次接触夹具设计的人员,也能通过这套结构理解手动夹紧机构的基本设计逻辑,掌握夹持工装从零件建模到装配验证的完整思路。
