剪叉式液压升降作业平台结构设计

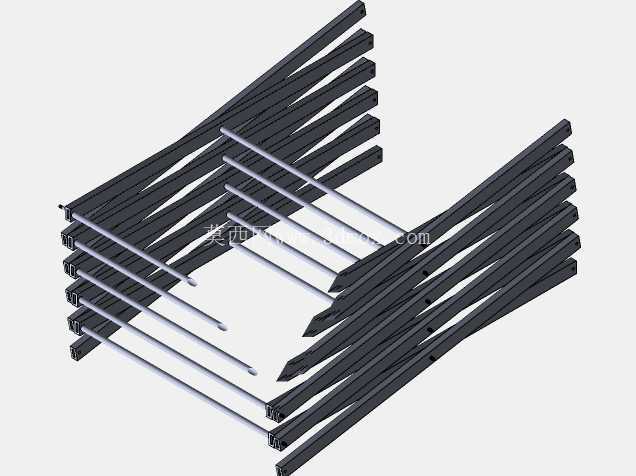

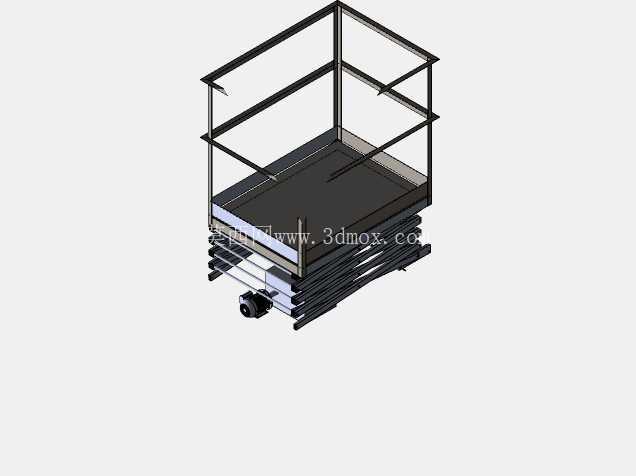

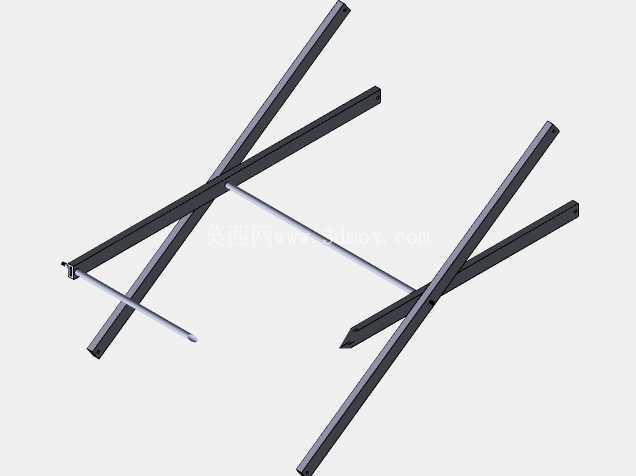

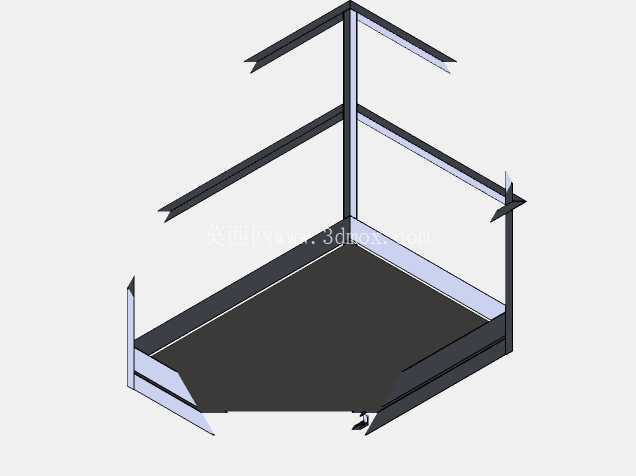

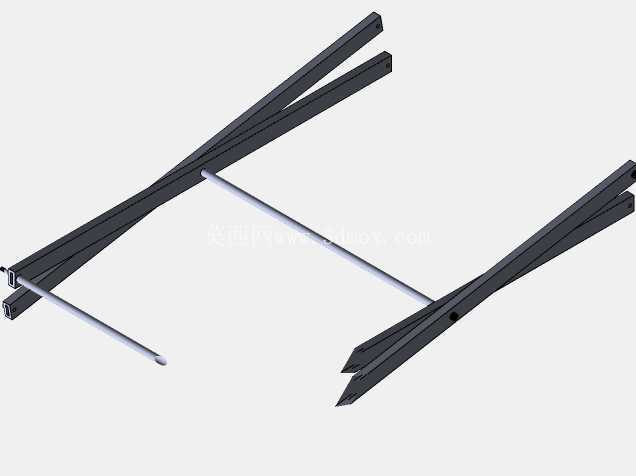

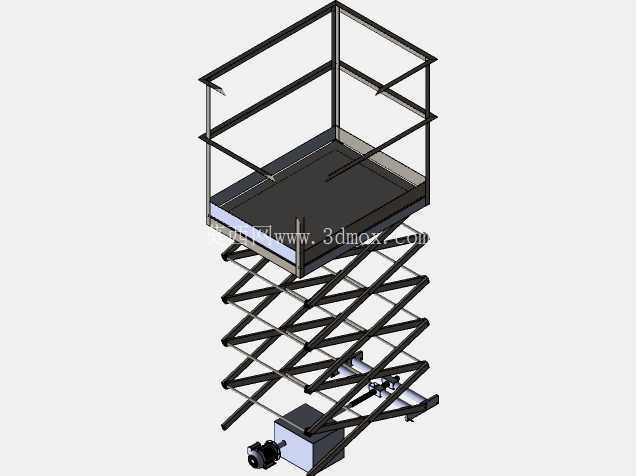

　　在厂房设备运维、仓储货物垂直转运、小型工程高空安装作业场景中，这类剪叉结构的升降平台是替代固定爬梯、临时脚手架的核心作业承载设备，相比臂式高空作业设备，它的平台承载面更宽，作业时重心更低，适合多人同时携带工具开展作业，也可承载一定重量的物料完成短距离垂直输送，在层高不超过12米的室内作业场景中适配性极强。从结构设计逻辑来看，这套剪叉升降结构采用多组交叉铰接的剪臂作为承重传力构件，剪臂之间通过销轴铰接，每一组剪臂的受力点都做了衬套预留位，实际生产中可加装自润滑铜套降低铰接位的磨损，避免长期升降作业出现铰接间隙过大导致的平台晃动。底部的驱动单元采用卧式液压油缸布置，油缸的两端分别铰接在最下层两组剪臂的中部支点位置，这种布置方式相比油缸直顶平台的结构，能通过剪臂的力臂放大作用降低油缸所需的输出推力，同时让整个升降过程的速度更平稳，不会出现启动或停止时的顿挫感。平台台面采用型钢焊接框架加花纹钢板铺面的结构，四周预留了护栏安装孔位，实际使用时可加装1.1米高的可拆卸防护栏杆，栏杆中部设置挡腰杆，底部设置10厘米高的挡脚板，避免作业时工具从平台边缘滑落。

　　平台的底部框架预留了脚轮安装位与支腿安装位，若做成移动式结构，可在四个角安装带刹车的聚氨酯脚轮，方便在平整的厂房地面推移换位，到位后伸出四个可调支腿，将整个设备抬离地面，避免作业时脚轮受力产生位移；若做成固定式安装结构，可直接通过底部框架的安装孔用膨胀螺栓固定在混凝土地面上，作为固定工位的垂直输送设备使用。从安装边界尺寸来看，这类剪叉升降平台在完全收拢状态下，整体高度可控制在300毫米以内，不需要开挖较深的地坑，甚至可以直接放置在平整地面使用，对于老厂房改造、没有条件预留设备基坑的场景非常友好；完全升起状态下，剪臂的展开角度控制在45度到55度之间，这个角度区间内剪臂的受力状态最优，不会出现角度过大导致的机构死点，也不会因为角度过小导致油缸行程浪费。

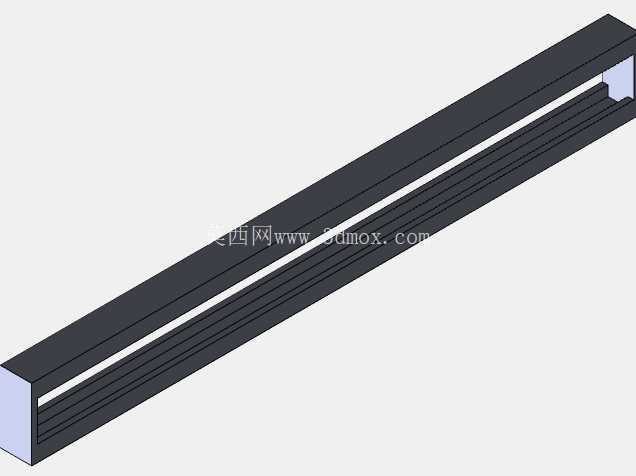

　　在结构细节设计上，每一组剪臂的滑动端都设置了导向滚轮，滚轮沿着底部框架与平台框架的导向槽钢滚动，避免升降过程中剪臂出现横向偏移，同时在导向槽的两端设置了橡胶缓冲块，在平台升到最高位与降到最低位时起到缓冲作用，避免金属结构硬碰撞产生的噪音与结构冲击。液压系统的设计上预留了手动卸油阀，在突发断电的情况下，可以通过手动操作卸油阀让平台缓慢下降，避免作业人员被困在高空，同时在液压回路中设置了溢流阀，当平台承载重量超过额定载荷时，溢流阀自动溢流，避免油缸过载导致结构损坏。平台的台面边缘设置了安全联锁开关的安装位，后续加装电气控制系统时，可配合护栏门的联锁装置，只有当护栏门完全关闭锁止时，平台才能执行升降动作，进一步提升作业安全性。

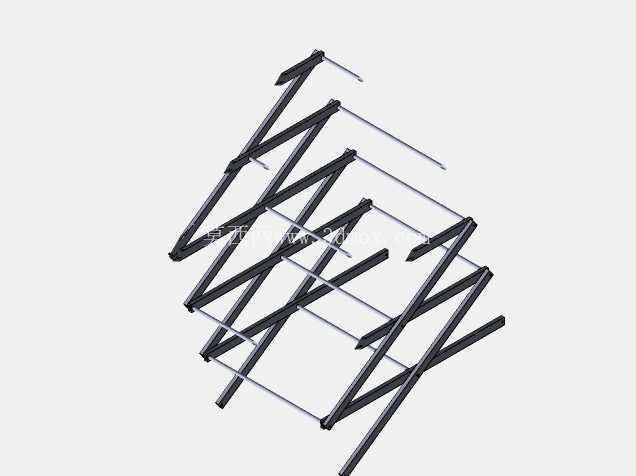

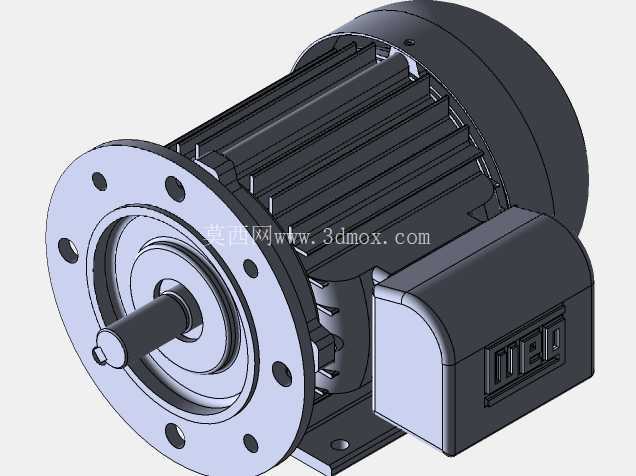

　　相比单组剪臂的升降结构，这套多剪臂交叉的结构在收拢状态下体积更紧凑，升起后的行程更大，相同收拢高度下，有效升降行程可以做到收拢高度的3倍以上，对于空间受限但需要一定升降高度的作业场景，这种结构的空间利用率优势非常明显。在焊接工艺的设计考量上，所有剪臂的铰接孔位置都要求焊接后再进行镗孔加工，保证铰接孔的同轴度，避免因为焊接变形导致剪臂升降时出现卡滞，所有的结构焊缝都采用连续角焊缝，焊缝高度不低于焊件厚度的0.7倍，承重位置的焊缝需要做磁粉探伤，避免出现焊接缺陷影响结构强度。在日常维护的设计考量上，所有的铰接销轴都设置了注油嘴，可定期加注润滑脂，降低铰接位的磨损，液压站的位置设置在设备底部的侧方，不需要升起平台就可以完成液压油的更换与滤芯的维护，日常巡检时可以直接观察液压站的油位与压力状态，降低设备的维护难度。
