虚拟乐高履带式作业机械臂结构设计

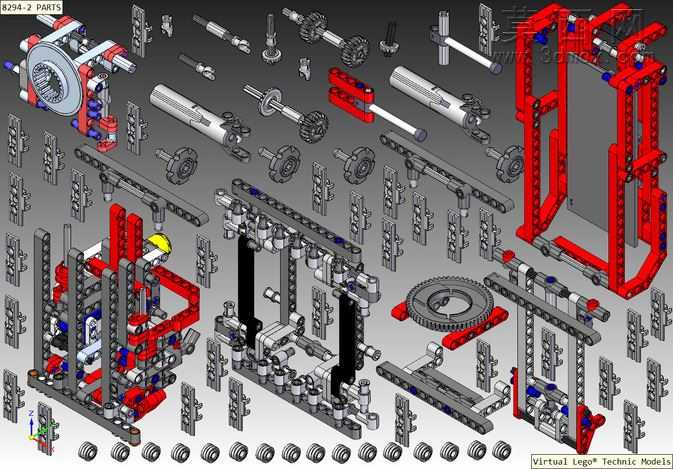

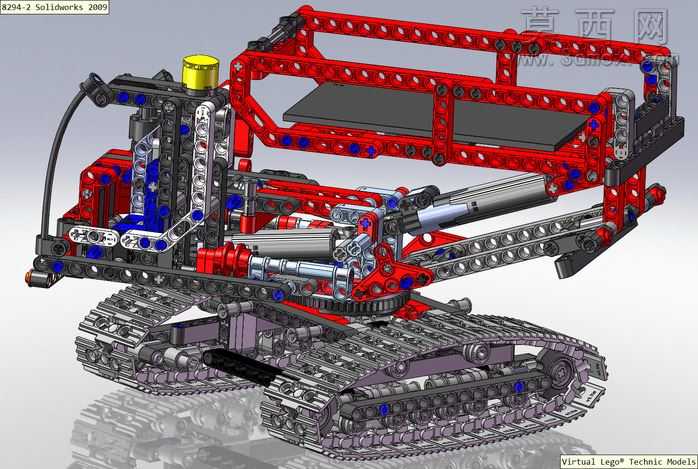

本作品为虚拟乐高技术系列的履带式作业机械装置三维建模成果，依托SolidWorks平台完成全参数化零件建模与整体装配设计，完整复现了乐高机械组类拼装作品的结构特性与运动逻辑。建模过程中严格遵循乐高标准零件的尺寸规范，对每一类孔梁、销钉、轴件、履带节、液压杆件、连接支座都进行了1:1比例的特征还原，通过草图拉伸、阵列、镜像等基础建模命令完成单个零件的几何构建，确保每个零件的拼接孔位、配合公差完全匹配真实乐高零件的装配要求，避免装配过程中出现干涉错位问题。整体装配阶段采用自下而上的设计思路，先完成履带行走底盘的子装配：将金属质感的履带节逐节铰接配合，搭配驱动轮、导向轮、承重轮组，还原履带底盘的越障行走结构特性，底盘框架采用红色科技孔梁搭建，通过十字轴与销钉完成刚性连接，保证底盘结构的承载强度。上部作业装置采用多级铰接臂结构，搭配模拟液压作动筒的伸缩杆件，还原机械臂的俯仰、伸缩动作逻辑，臂架末端预留作业接口，可拓展不同功能的作业端头；上部承载平台采用平板零件搭建，可放置模拟载荷，平台侧边布置的黄色盖帽零件模拟液压油箱或操作阀组，黑色软管零件模拟液压油路管线，蓝色销钉零件既完成零件连接，也作为视觉点缀丰富整体色彩层次。渲染阶段针对不同零件赋予对应材质：孔梁零件赋予哑光红塑料材质，金属结构件赋予磨砂金属银材质，液压杆赋予亮面镀铬金属材质，履带件赋予深灰橡胶与金属结合的复合材质，软管赋予哑光黑橡胶材质，通过环境光遮蔽、全局光照效果突出零件的拼接层次与结构细节，清晰展现每个连接节点的配合关系。设计过程中重点验证了各运动部件的活动自由度，确保履带可顺畅转动、机械臂可完成预设角度的俯仰动作，所有铰接部位无运动干涉，既还原了乐高积木拼装的趣味性，也通过虚拟建模的方式验证了该拼装方案的结构可行性，为实体拼装提供精准的结构参考，也为同类虚拟积木机械结构的建模设计提供了可复用的装配逻辑与零件建模规范。
