小松挖掘机液压臂配套液压油缸结构模型

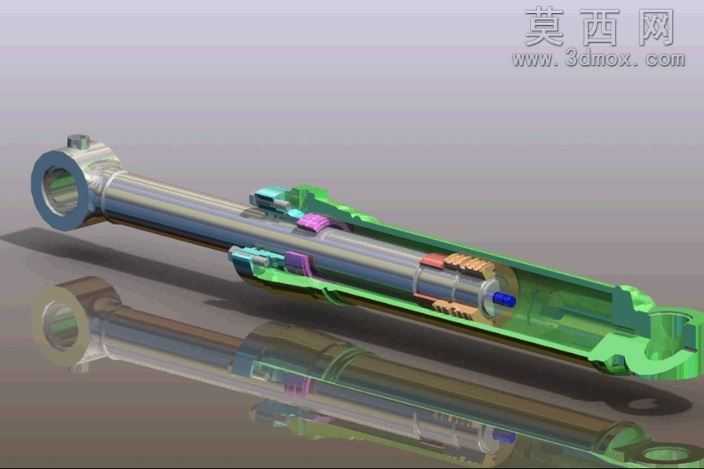

本模型为小松挖掘机液压臂配套的液压油缸三维结构模型，采用三维建模软件完成全参数化构建，完整还原了液压油缸的全部内部构造与外部装配特征。建模过程中严格遵循液压元件的实际尺寸比例与装配逻辑，从外部的缸筒、端盖、耳环安装座，到内部的活塞杆、活塞组件、密封件、缓冲结构、导向套等零部件均逐一进行精细化建模，每一处结构的配合间隙、倒角、卡槽细节都做了还原，能够清晰展现液压油缸的工作原理与装配关系。渲染阶段采用半透明剖切展示效果，将缸筒部分设置为半透明绿色材质，金属部件分别赋予镀铬亮面金属、哑光钢质、铜质密封件等差异化材质，不同功能的密封、限位零件采用紫、红、蓝等区分色进行标识，让内部结构层次清晰可辨，同时在模型下方添加了倒影反射效果，提升整体渲染的真实感与视觉表现力。设计思路围绕液压油缸的实际功能展开，重点还原了双作用油缸的进回油通路、活塞密封结构、活塞杆导向结构、端部缓冲结构等核心功能部位，模型既可以用于工程机械液压系统的原理演示，也可作为液压元件设计、挖掘机液压臂结构分析的参考素材，能够直观展示液压油缸如何将液压能转换为直线往复运动机械能，如何通过密封结构保证容腔压力稳定，如何通过缓冲结构降低行程末端的冲击载荷，完整呈现了这类工程液压元件的典型结构特征与设计逻辑。
