Instagram社交平台立体徽标造型摆件

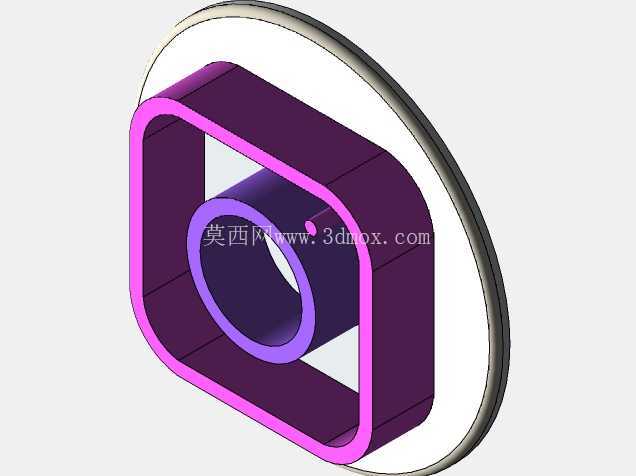

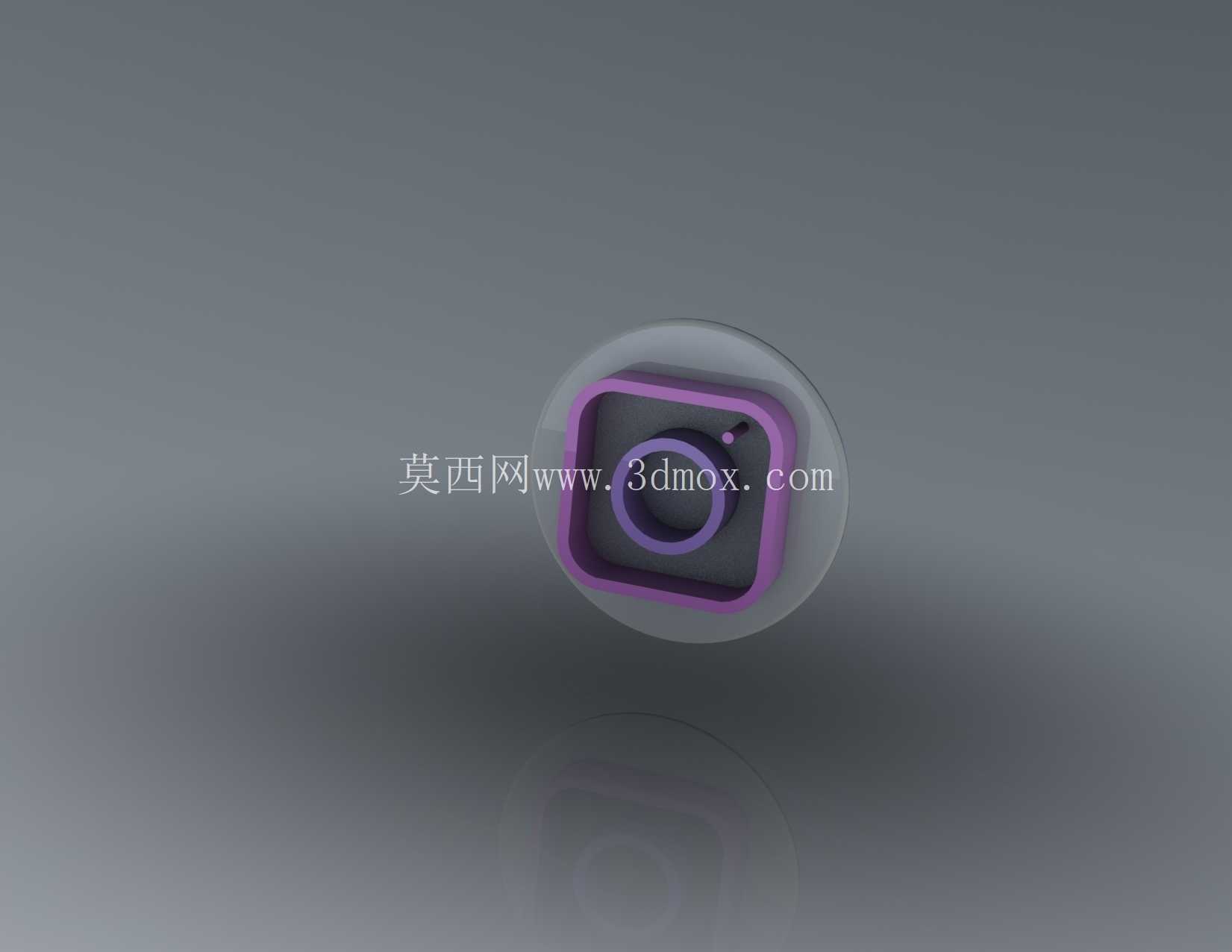

　　这套立体标识造型的结构建模工作，最初的需求来源是线下品牌快闪展的互动展示区，当时展陈组提出要把大众熟悉的社交平台平面标识做成可触摸、可近距离观看的实体摆件，既可以放在展台入口作为打卡点位的视觉锚点，也能固定在亚克力展示立牌上作为品牌周边的展示样件，后续还衍生出了桌面装饰、文创周边打样、3D打印实训教学案例等多个使用场景。拿到平面参考图之后最先梳理的是造型的层级关系，整个标识分为前后两个核心部分：后方是薄型圆形衬板，前方是标志性的圆角方环加中心镜头筒的组合结构。一开始建模的时候很容易直接把平面轮廓拉伸成等厚实体，但实际做展陈摆件的时候，等厚结构不仅视觉上笨重，摆放时的重心也会偏向前方突出的镜头部分，很容易出现前倾翻倒的问题。

　　所以在草绘阶段就先给后方圆形衬板预留了足够的配重厚度，衬板的外圆直径比前方圆角方形轮廓的最大外接尺寸大出约15%，一方面让整个造型的视觉边界更舒展，另一方面衬板自身的重量可以平衡前方突出结构的倾覆力矩，哪怕摆件直接放置在光滑的玻璃展台上，也不需要额外加装固定压块。前方的圆角方环部分没有做成实心块，而是采用了等宽的框型结构，框体的壁厚根据整体摆件的缩放尺寸做匹配，如果做成150毫米级别的桌面摆件，框体壁厚控制在12到15毫米之间，既保证3D打印或者数控雕刻的时候结构不会出现薄壁变形，也能还原平面标识里白色外框的镂空通透感。

　　框体内侧的圆角和外轮廓圆角做了同心约束，避免拉伸之后出现框体宽度不均匀的问题，很多新手做这类标识建模的时候容易分别绘制内外两个圆角矩形，约束不到位就会出现某一侧框边过窄的瑕疵，实际建模时可以先绘制外轮廓的圆角矩形，再通过等距实体命令直接生成内轮廓，能完全保证框体宽度全程一致。中心的镜头筒结构是整个造型的细节核心，镜头部分从框体的中心位置向前突出，突出的高度和框体自身的厚度比例大概控制在1.2:1，既不会因为突出太短失去镜头的立体感，也不会因为突出过长导致整个造型的受力集中在镜头和框体的连接位置。镜头筒做了两级阶梯结构，最外侧是和框体粉色外框呼应的亮粉色环边，向内是紫色的镜筒主体，最中心预留了模拟镜头镜片的凹陷平面，后期做表面处理的时候可以在凹陷位置粘贴反光亚克力片，模拟真实相机镜头的反光效果。镜头筒和后方框体的连接位置做了微小的过渡圆角，没有做成直角对接，一方面是避免直角位置的应力集中，不管是后续做注塑打样还是FDM3D打印，直角对接位置都容易出现层间开裂的问题，另一方面过渡圆角也能让喷漆或者阳极氧化处理的时候，漆膜在转角位置附着更均匀，不会出现积漆露底的瑕疵。整个造型的安装边界也做了预留考虑，如果是作为墙面装饰件使用，后方圆形衬板的背面可以直接铣出两个挂钉槽，适配常规的水泥墙或者展板的无痕挂钉，挂钉槽的位置选在衬板水平中心线的两侧，距离中心的距离小于衬板半径的三分之二，保证悬挂之后整个标识的重量完全由衬板承担，前方的突出结构不会对悬挂点造成额外的掰扯力矩。如果是作为桌面摆件使用，衬板的底面可以额外粘接一块隐形的硅胶防滑垫，防滑垫的直径不超过衬板直径的80%，既不会从正面看到防滑垫外露，也能增加摆件和桌面之间的摩擦力，擦拭展台的时候不会轻易被碰移位。

　　建模过程中所有的拉伸特征都做了参数化关联，把外圆直径、框体壁厚、镜头突出高度、圆角半径这几个核心尺寸都设为可调整参数，后续如果需要做不同尺寸的衍生版本，比如做成50毫米的钥匙扣挂件、1米级别的展会背景墙立标，只需要修改核心参数就能自动重建整个模型，不需要重新绘制草图。不同使用场景下的工艺适配也在结构阶段做了预留：如果采用光敏树脂3D打印制作小比例样件，所有的壁厚都满足树脂打印的最小壁厚要求，不需要额外加支撑就能保证镂空位置的成型精度；如果采用亚克力切割拼接的工艺制作大尺寸展陈件，框体和镜头筒都可以拆分成独立的平板切割件，通过侧边的定位凸台拼接固定，不需要复杂的曲面加工；如果要做金属材质的高端文创摆件，整个造型的所有转角都已经做了R角处理，没有清根不到位的死角，CNC加工的时候刀具可以一次走刀完成所有侧面的精加工，不需要额外的电极打火花工序。色彩分区的结构也做了错位设计，粉色外框、紫色主体、白色衬板三个不同颜色的部分都做成了独立的实体配合面，而不是靠后期喷漆分色，拼接之后不同颜色的分界位置有0.1毫米的定位台阶，喷漆的时候不需要贴复杂的美纹纸，就能保证色彩分界整齐，不会出现溢漆串色的问题。
