异径轴连接用星形弹性联轴器结构

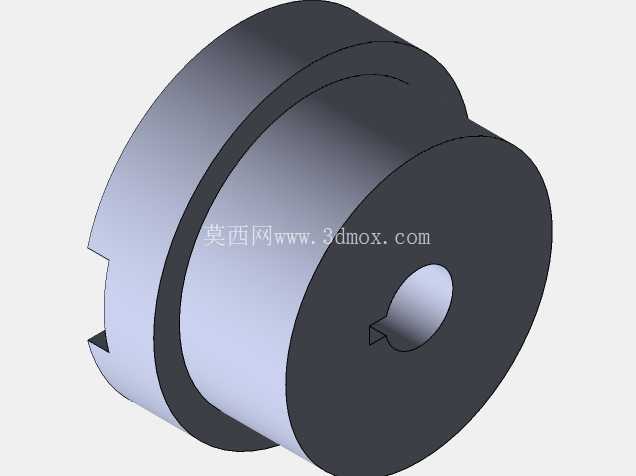

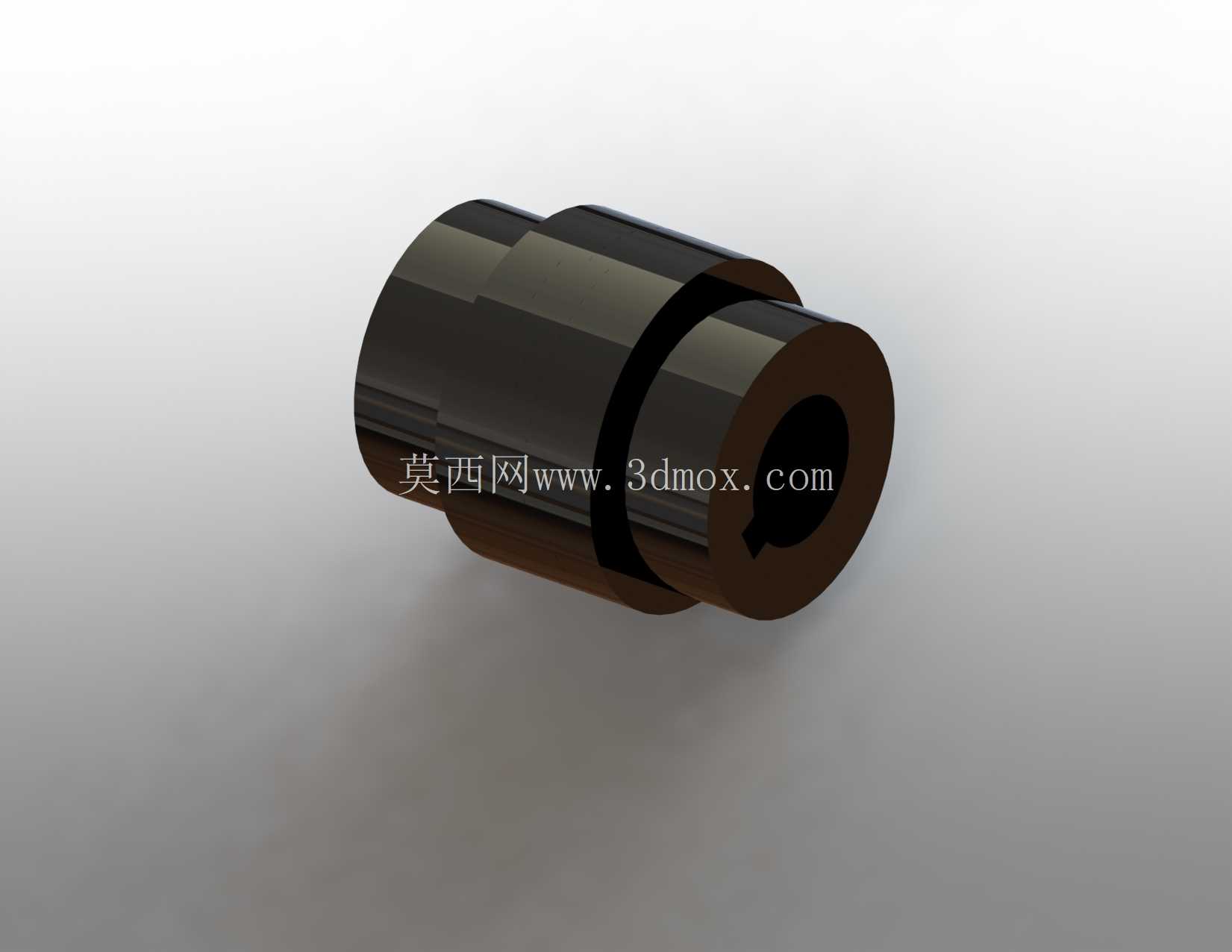

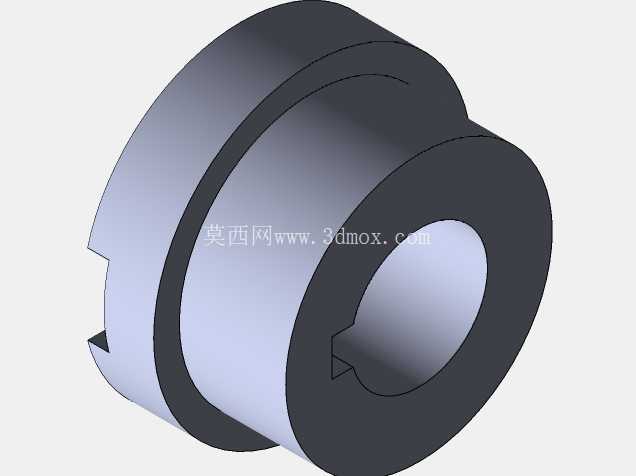

　　在中小功率传动系统的轴系对接场景里，两端轴径不匹配的连接需求十分常见，比如发电机组输出端与被驱动负载端、小型电动机与减速机构输入端的轴径存在差异时，就需要适配对应规格的联轴器来完成扭矩传递，同时补偿安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外的交变载荷，缩短轴承与轴件的使用寿命。这款星形耦合结构针对两端轴径分别为20mm与41mm的对接场景设计，整体采用套筒式的一体化外形，主体为圆柱形结构，中间设置环形分隔槽区分两端轴孔区域，外表面做光滑圆柱面处理，没有突出的连接爪结构，安装时不需要额外的轴向操作空间，适配安装空间紧凑、轴系周边无多余避让空间的设备布局。

　　从功能特性来看，这类星形耦合结构依靠中间的弹性体吸收传动过程中的振动与冲击，在启动、负载突变的工况下能够缓冲瞬时扭矩冲击，保护后端的精密传动部件不受损，相比刚性联轴器，它允许的轴系对中误差范围更大，能够降低现场安装时的对中精度要求，减少装配调试的工时消耗，同时弹性体的阻尼特性可以削弱传动过程中的振动传递，降低设备运行的整体噪声水平。设计过程中，首先要明确两端轴的配合公差，20mm轴端与41mm轴端分别根据传递扭矩的大小选择合适的配合类型，通常轻载传动场景下选用间隙配合方便装配，重载有冲击的场景选用过渡配合保证同轴度，轴孔内部可根据需求设置键槽，通过平键完成周向固定，避免轴与联轴器之间出现相对转动导致的扭矩传递失效。

　　外形尺寸的设定上，联轴器的最大外径要匹配两端轴径的尺寸比例，保证壁厚足够承受额定扭矩下的剪切应力，不会出现本体断裂的失效情况，总长度要覆盖两端轴的插入深度，同时预留一定的轴向间隙，避免轴受热伸长后顶死联轴器导致的附加轴向力。安装边界方面，这类套筒式星形联轴器的径向安装尺寸仅为自身最大外径，不需要像凸缘联轴器那样预留螺栓安装的操作空间，轴向安装时只需要将两端轴分别插入对应轴孔，拧紧顶丝或者完成键连接即可，装配流程简单，后期维护时不需要拆卸两端的设备主体，只需要沿轴向抽出联轴器即可完成弹性体的更换，适合在发电机组、小型电动机驱动的传动单元、轻工设备的传动机构中使用。

　　在实际选型应用时，需要先核算传动系统的额定扭矩、最高转速，确认联轴器的额定参数能够覆盖工况需求，同时核对两端轴径尺寸、轴的插入深度是否匹配，还要确认安装空间的径向与轴向尺寸是否满足联轴器的外形要求，避免出现安装干涉的问题。这类联轴器的弹性体通常采用耐磨聚氨酯材质，具备较好的耐油、耐老化性能，在常规工业环境下使用寿命较长，不需要频繁更换，能够有效降低设备的后期维护成本。在三维建模过程中，需要重点保证两端轴孔的同轴度公差，轴孔与键槽的尺寸精度要符合机械设计标准，中间弹性体的安装槽尺寸要与弹性体的外形匹配，保证装配后弹性体有合理的预压缩量，既能够起到缓冲减振的作用，又不会因为压缩量过大导致弹性体过早老化失效。外表面的结构设计要尽量减少应力集中的区域，轴孔端部做倒角处理方便轴件插入，环形分隔槽的圆角要足够大，避免长期受交变扭矩作用时在槽底位置产生疲劳裂纹。
