轴径40mm工业发电机结构设计方案

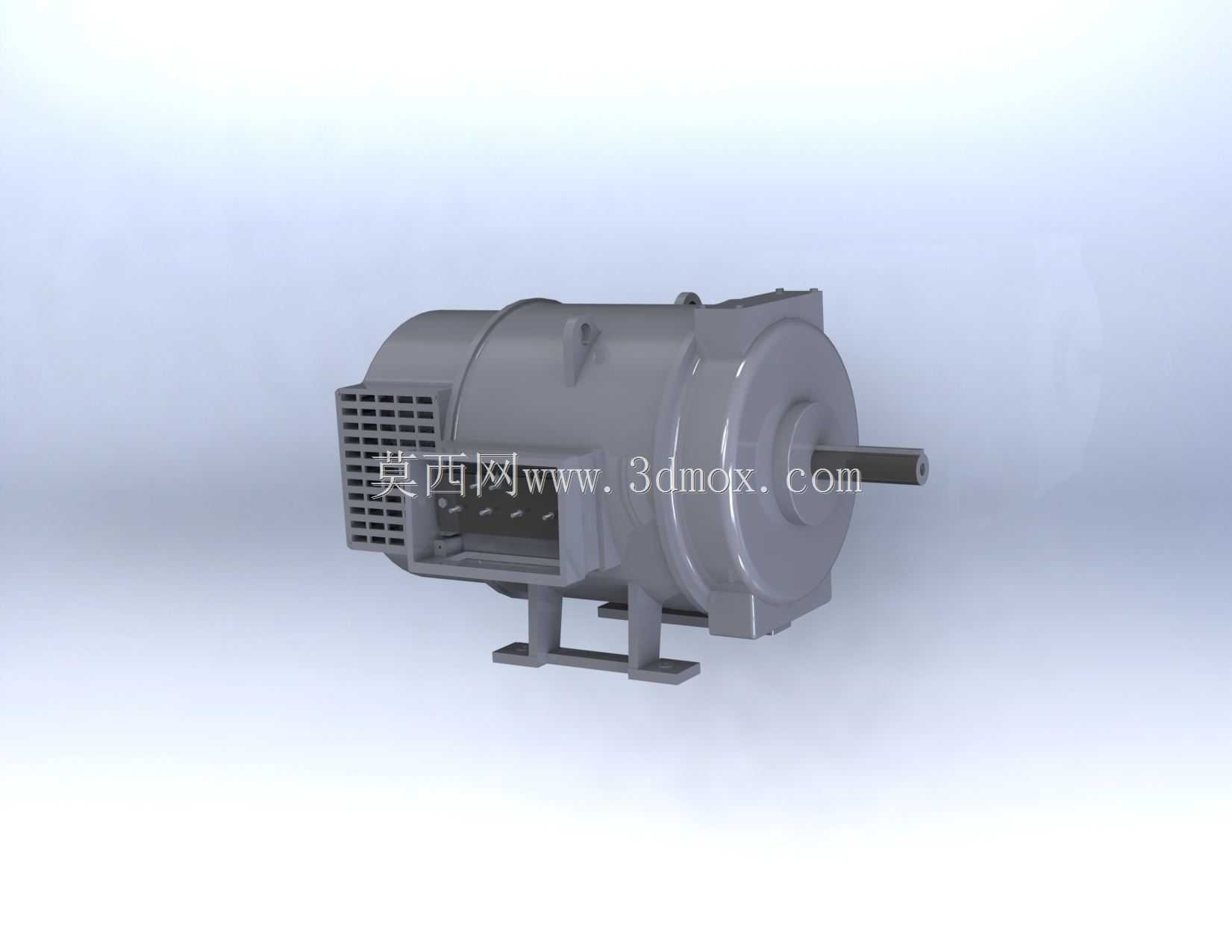

　　在工业分布式供电、野外作业临时供能、备用电源配套等场景中，这类轴径40mm的发电机是适配中小功率动力输入的核心机电转换部件，区别于大型并网发电机组的复杂结构，该款设备的结构设计更偏向紧凑化、易安装的实用取向，能够直接对接同规格输出轴的内燃机、水轮机等动力源，省去额外的轴转接法兰加工环节，降低现场安装的适配成本。从结构布局来看，整机采用卧式底脚安装形式，底部两个对称的安装支脚预留了标准螺栓过孔，安装基面的平面度公差控制在0.1mm以内，能够保证设备运行时的同轴度要求，避免轴系偏摆带来的轴承磨损、振动超差问题。

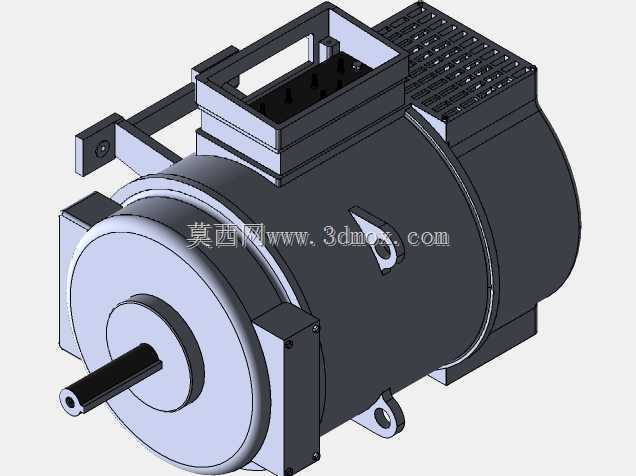

　　机身一侧设计了格栅式通风罩，内部风道沿定子铁芯周向均匀分布，运行时能够借助转子自带的风叶形成贯穿式冷却气流，带走绕组与铁芯的工作温升，适配连续8小时以上的额定工况运行，无需额外加装外置冷却附件。轴伸端采用标准圆柱轴设计，轴径40mm的尺寸匹配通用工业联轴器的安装孔径范围，轴端预留的键槽尺寸符合GB/T 1095标准，能够直接传递额定扭矩，不会出现轴连接打滑的问题。机身的接线盒位置设置在非传动侧的端盖上方，接线端子的排布预留了足够的线缆弯折空间，现场接线时无需额外拆解机身端盖，能够缩短现场布线的作业时长。在设计思路上，这款发电机优先考虑了通用互换性，机身的安装孔距、轴伸长度、中心高等边界尺寸都参考了行业通用的Y系列电机同机座号的安装尺寸，用户在替换原有同规格动力设备时，不需要重新加工安装底座，直接对位固定即可完成装配。端盖与机身的连接采用均匀分布的内六角螺栓，密封面加装了橡胶密封垫，能够达到IP54的防护等级，适配多粉尘、轻度潮湿的工业作业环境，避免外界杂物进入机身内部造成绕组绝缘损坏。

　　从安装边界来看，整机的轴向总长度控制在合理范围内，传动侧轴伸的伸出长度满足标准联轴器的安装深度要求，不会出现轴伸过长导致的悬臂弯矩过大问题，非传动侧的端盖凸起尺寸预留了后端轴承的维护空间，后期更换轴承时不需要完全拆解定子组件，只需要拆下非传动侧端盖即可完成轴承更换作业。机身的吊环设置在机座顶部的重心位置，现场吊装时能够保持整机水平，不会出现倾斜磕碰轴伸的问题。在实际应用中，这类发电机常被用作小型工程作业的临时供电单元，搭配柴油动力单元后能够为野外施工的电动工具、照明设备提供稳定的电力输出，也可以作为工厂关键设备的备用电源组件，在市电中断时快速启动供电，避免生产流程中断带来的损失。

　　结构设计上充分考虑了不同场景的安装兼容性，底脚安装孔采用长圆孔设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，机身表面采用哑光喷塑处理，不仅具备良好的防锈能力，也避免了运行时的反光问题，适配车间、野外等不同光照环境下的作业需求。转子部分做了严格的动平衡校正，平衡精度等级达到G2.5级，运行时的振动速度有效值控制在2.8mm/s以内，不会因为振动过大影响连接设备的正常运行，也能降低运行时的噪音水平，改善作业现场的声环境。定子绕组采用F级绝缘结构，能够耐受155℃的工作温度，在环境温度40℃的工况下能够长期满负荷运行，绝缘结构的寿命满足工业设备10年以上的使用要求。
