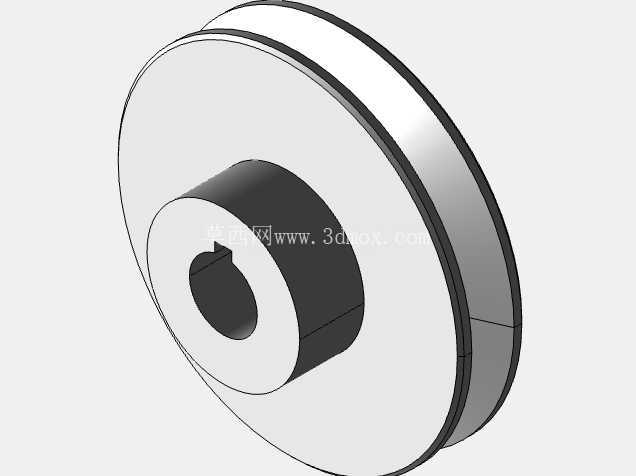

在常规带式输送、卷扬牵引、门机起升以及轻工流水线的动力传递环节,轮体与转轴之间的扭矩传递可靠性,往往是整套机构长期稳定运行的核心控制点。这款轴装式滑轮的结构方案,围绕中低速重载、频繁正反转的工况展开,没有采用多余的装饰性结构,所有轮廓尺寸都服务于绳槽导向、轴系定位和扭矩传递三个核心功能。从轮体的整体布局来看,外缘设置连续的环形绳槽,槽底圆弧与配套牵引绳、传动带的截面曲率匹配,槽壁两侧保留均匀的导向余量,运行过程中绳体不会出现偏磨、脱槽的问题;轮缘外侧的加厚环带,既承担绳体施加的径向挤压载荷,也在轮体高速回转时提供足够的刚性支撑,避免薄壁轮缘在交变载荷下出现径向形变。
轮体中部的轮毂部分做了轴向加长设计,相比薄板式轮毂,更长的配合面可以大幅分散转轴对孔壁的压应力,在皮带张紧力波动、启动冲击载荷作用下,轮毂与轴的配合段不会出现局部应力集中导致的微动磨损。轮毂中心的通孔与转轴采用过渡配合,孔侧加工出标准平键键槽,键槽的侧壁平行度、槽底与孔轴线的对称度都在建模阶段做了约束,装配时平键嵌入轴与轮毂的键槽之间,依靠键的侧面承压传递扭矩,相比仅靠过盈摩擦传扭的方案,这种键连接结构在重载启动、急停换向的工况下不会出现轮体与轴相对打滑的问题,装配和后期拆卸维护也更便捷。
轮辐部分采用实体圆盘过渡结构,将外缘轮缘与中心轮毂连为整体,没有开设减重孔,这种设计更适配中低速、冲击载荷较多的现场场景:实体轮辐的抗振阻尼更好,牵引过程中绳体的跳动不会在轮辐处引发共振,同时铸造或机加工成型的工艺性更简单,不需要额外处理多孔结构的应力集中问题。从安装边界维度梳理,设计阶段首先锁定转轴的公称直径,以此为基准推导轮毂孔径、键槽截面尺寸,再根据牵引绳的直径确定绳槽的槽底直径、槽口宽度和槽深,轮缘的外径则结合传动比要求、线速度允许范围反向校核,避免轮缘线速度过高带来的离心应力超标。
轮毂的轴向长度要小于对应转轴上的安装轴段长度,保证轮体装配后两侧可以用轴肩、挡圈或者锁紧螺母完成轴向定位,不会出现轴向窜动;轮体的最大外圆轮廓要和周边的机架护罩、张紧轮、布线空间预留足够的安全间隙,即便绳体在运行中出现轻微跳动,也不会和周边固定构件发生刮擦。在受力逻辑上,滑轮工作时绳体的两侧拉力会作用在轮缘槽底,合力沿径向指向轮毂中心,扭矩通过轮辐从轮缘传递到轮毂,再经由平键传递给转轴,整个传力路径连续平顺,没有突兀的截面突变。建模过程中对轮毂与轮辐衔接的转角位置做了圆角过渡处理,避免直角拐角在交变应力下萌生疲劳裂纹;绳槽的表面轮廓做了连续曲率约束,不会出现局部凸起导致绳体磨损加快。这类滑轮结构既可以用在车间小型吊具的导向轮组,也可以作为输送机的改向轮、传动带轮使用,面对多粉尘、偶尔有油污的车间环境,整体对称的回转结构动平衡特性好,高速回转时的附加振动小,对支撑轴承的冲击载荷更低,能有效延长轴系轴承的使用寿命。结构上没有复杂的异形曲面,常规的车削、键槽铣削工序即可完成全部加工,后期如果需要调整承载能力,只需要对应加厚轮缘厚度、加长轮毂配合长度,不需要改动核心的键连接传扭逻辑,系列化衍生设计的效率很高。
