高精度外径千分尺精密测量工具三维设计

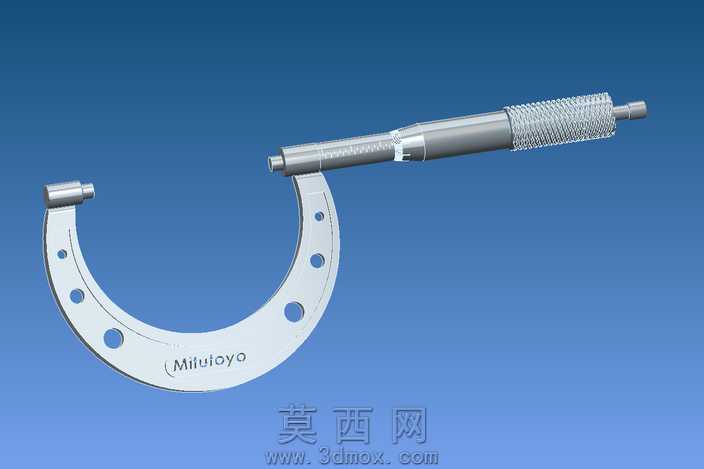

本模型为高精度外径千分尺，也就是日常工业检测场景中常用的测微计，整体建模严格遵循真实机械式千分尺的结构比例与功能逻辑开展，在三维建模过程中，首先对千分尺的两大核心结构模块进行拆分建模：其一为C型尺架结构，建模时精准还原尺架上的减重孔位排布、隔热防滑的结构弧度，以及尺架两端测砧安装位的同轴度公差，保证尺架的力学支撑结构与真实产品完全一致，尺架表面做哑光金属材质处理，还原镀铬合金钢的细腻磨砂质感，同时精准复刻尺身的品牌标识蚀刻细节，让模型外观还原度达到工业级展示标准。其二为微分筒传动结构，这一部分是千分尺实现0.01毫米高精度测量的核心，建模时逐一还原测微螺杆的精密螺纹结构、固定套管的刻度基准线、微分筒表面的滚花纹理、棘轮测力装置的防滑齿结构，以及锁紧装置的卡位结构，所有活动部件的装配间隙都按照真实量具的装配公差进行设置，既保证各部件的结构独立性，也能直观呈现千分尺的传动测量逻辑。在材质渲染环节，针对不同部件的功能属性匹配对应材质：尺架与测砧部分采用高硬度镀铬合金钢材质，调整材质的反射率与粗糙度参数，还原工业量具耐磨抗腐蚀的金属质感；微分筒滚花部分做细微的凹凸纹理映射，还原手动旋转时的防滑触感；棘轮旋钮部分采用哑光硬质合金材质，与微分筒的亮面金属形成质感区分，提升模型的视觉层次感。在设计思路上，本模型完全围绕工业测量场景的展示需求搭建，没有做多余的艺术化夸张修改，所有结构尺寸都参考真实量程的机械式千分尺进行等比例还原，既可以作为机械专业教学中量具结构讲解的演示模型，也可以作为工业检测场景三维动画制作的素材使用，模型整体结构完整，细节丰富，能够清晰展现机械式千分尺依靠螺旋副传动将微小直线位移转化为可读刻度位移的测量原理，让观看者可以直观理解0.01毫米精度测量工具的内部构造与工作逻辑。
