立式长条型导流板结构三维设计

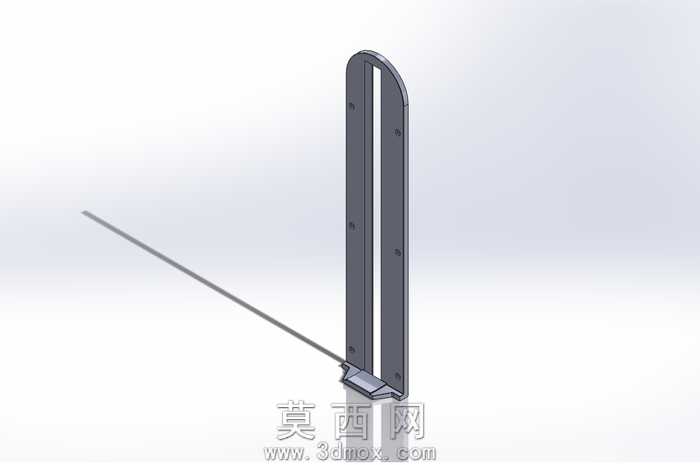

本作品为立式长条型导流板的三维参数化建模成果，建模过程依托主流三维设计软件完成，全程采用自顶向下的设计思路，先完成整体轮廓的草绘约束，再逐步细化各部分结构细节。模型主体为长条形立式钣金结构，顶部做圆弧收边处理，避免尖锐边角带来的安全隐患与流体扰流问题，板身沿长度方向均匀布置多组安装孔位，可适配不同规格的安装紧固件，保证与配套设备连接的稳固性。底部设置弯折成型的定位底座，底座带有贴合定位面与辅助安装结构，可快速完成导流板的对位安装，降低现场装配的调试难度。建模阶段对钣金折弯系数、孔位同轴度、安装面平面度均做了参数化约束，所有尺寸可根据实际使用场景的流体参数、安装空间进行快速调整，无需重新绘制基础轮廓。材质渲染阶段模拟了常用冷轧钢板喷塑的表面效果，还原了哑光金属的质感，同时对安装孔、折弯边角等细节做了光影优化，可直观呈现产品的实际外观效果。结构设计上充分考虑流体导向的功能性需求，板身的平直度与侧边的流线型过渡可有效引导流体按预设方向流动，减少紊流、涡流的产生，同时整体结构兼顾刚性与轻量化要求，在保证结构强度满足使用工况的前提下尽可能降低材料消耗。模型还预留了与外部导流管路、挡风结构的对接接口，可直接集成到对应的通风、导流系统中，适配工业通风、设备散热、流体输送等多种场景的使用需求，建模过程中所有特征均保留可编辑参数，方便后续根据不同工况做针对性的结构优化与尺寸调整。
