内燃机动力系统活塞结构三维设计

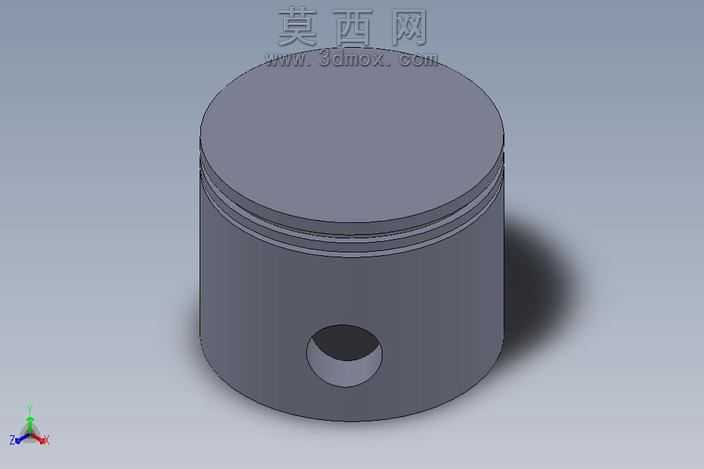

本作品为内燃机动力系统核心部件活塞的三维参数化建模成果，建模过程严格遵循活塞的实际工程设计规范，先通过草图绘制活塞的轴向截面轮廓，明确活塞顶部、环槽部、裙部的各段尺寸比例，其中顶部采用标准平顶结构，适配常规内燃机的燃烧室构型，环槽区域预留三道环位，分别对应两道气环与一道油环的安装空间，环槽的宽度、深度以及槽间间距均参考通用内燃机活塞的行业设计标准设定，保证后续装配环节活塞环能够实现可靠的密封与刮油功能。裙部作为活塞的导向承载部位，建模时保证了圆柱面的同轴度公差，同时在裙部预设活塞销安装孔，孔位与活塞轴线垂直相交，孔的内径尺寸与通用活塞销规格匹配，孔边缘做了倒角处理，避免装配时出现应力集中问题。建模完成后对模型进行了结构合理性校验，确认活塞整体壁厚均匀，不存在薄壁突变或者冗余结构，能够满足往复运动过程中的强度与轻量化要求。渲染环节采用哑光金属材质模拟活塞的铸铝基材质感，材质参数调整为低反光、高粗糙度的效果，还原实际机加工后活塞表面的真实视觉状态，场景采用柔和的漫射光源，避免强反光遮挡活塞的结构细节，同时添加柔和的环境阴影，凸显活塞的立体轮廓与各部位的结构层次。整个设计过程以工程实用性为核心导向，所有结构尺寸均围绕活塞的实际工作场景设定，既保证了模型的几何精度，也还原了活塞作为动力系统核心部件的结构特征，可用于内燃机结构教学、动力系统装配演示以及相关机械设计方案的可视化展示。
