丝带定长裁切送料一体工业设备

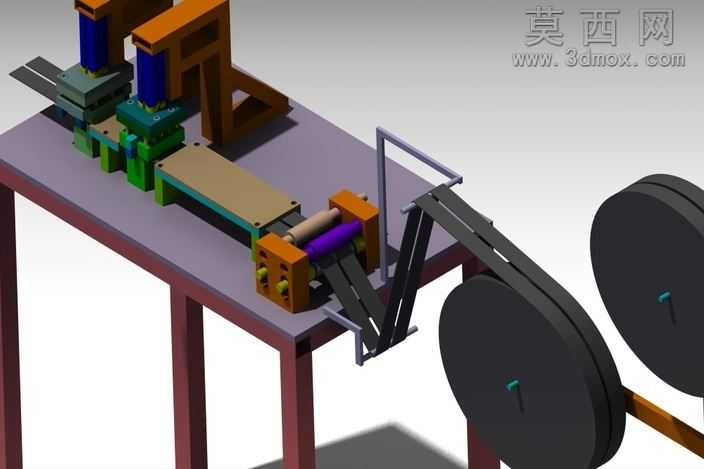

该三维模型为面向丝带类带状物料的定长裁切加工设备，整体采用台式机架布局，建模阶段严格遵循机械设计的装配逻辑，将设备划分为放卷储料、送料牵引、压合固定、裁切执行、机架支撑五大功能模块逐一构建。放卷端采用双盘式料卷安装结构，建模时还原了料卷的挡边限位、转轴支撑细节，搭配倾斜式导料杆组，可实现带状物料的平稳导向输送，避免送料过程中出现带料偏移、褶皱的问题。送料牵引模块采用对辊式牵引结构，下辊为表面做防滑处理的主动牵引辊，上辊为可浮动压紧的压料辊，牵引辊的动力输入与步进控制单元联动，可通过参数化设置精准控制每次送料的行进长度，保证裁切长度的一致性。压合与裁切模块设置在送料路径的末端，采用两组气动执行元件分别完成压料固定与裁切动作，建模时还原了气动元件的安装支架、导向滑轨、裁切刀座的结构细节，压料块在裁切前先行下压固定丝带端部，避免裁切过程中带料移位导致的切口歪斜、长度误差。机架部分采用标准工业铝型材搭配支撑脚杯的结构，台面预留了各功能模块的安装定位孔位，建模时对型材的连接角件、紧固件都做了精细化还原，保证整体结构的装配合理性。渲染阶段针对不同部件做了差异化材质设置：机架型材采用哑光金属漆材质，气动元件采用工业蓝的工程塑料与金属活塞杆的组合材质，料卷挡边采用哑光黑色硬质塑料材质，牵引辊采用防滑橡胶材质，台面采用浅灰色防静电工作台面材质，导料杆采用抛光金属材质，通过光影渲染突出各部件的结构层次与装配关系，清晰展现设备的运行逻辑：料卷放置在放卷工位后，丝带沿导料杆穿入牵引对辊，步进驱动牵引辊输送设定长度的丝带后，气动压块下压固定带料，随后气动裁切刀下行完成切断，成品丝带沿出料滑道送出，整套动作循环可实现丝带的连续自动化定长裁切，替代人工裁切的低效操作，同时保证裁切精度与切口平整度。
