工业输送线机架结构三维设计方案

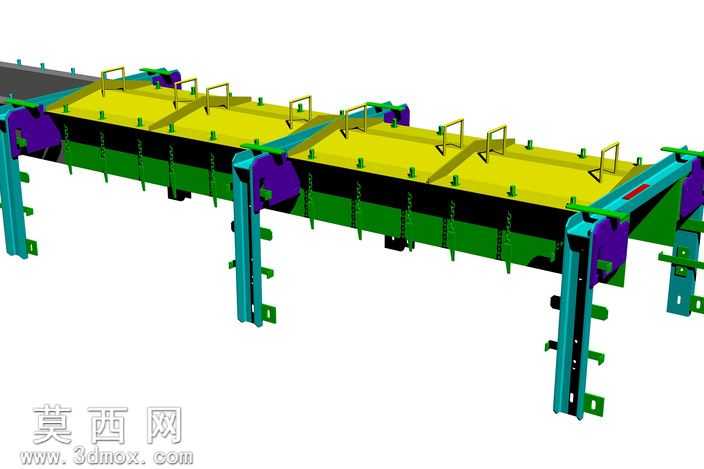

本作品为工业输送设备的机架主体三维设计模型，采用三维参数化建模软件完成全结构搭建，整体建模过程严格遵循机械设计的装配逻辑，对各部件的连接关系、安装位预留、结构受力点均做了精细化还原。模型主体分为承载台面、支撑立柱、侧边连接构件三个核心部分，承载台面采用分段式模块化设计，表面预留了多组标准安装孔位，可适配不同规格的输送辊筒、皮带托架以及附属检测组件的安装需求，台面边缘做了折弯加强结构设计，在降低整体自重的同时提升了台面的抗弯折性能，避免长距离输送过程中出现台面形变问题。支撑立柱采用变截面型材结构设计，立柱上排布了多组等距调节孔位，可根据现场安装需求灵活调整整体输送高度，立柱底部预留了地脚安装板，可直接与地面膨胀螺栓完成固定，也可搭配减震脚垫使用，降低设备运行过程中的振动传递。侧边连接构件采用一体化折弯成型结构，将相邻的台面模块、支撑立柱做刚性连接，同时预留了侧边护板、电气走线槽、驱动电机安装座的固定点位，无需额外做二次打孔加工即可完成附属配件的装配。渲染阶段针对不同部件做了差异化材质赋予，承载台面采用亮黄色工业烤漆材质，还原真实设备的安全警示配色，支撑结构采用青蓝色金属喷漆材质，连接加强件采用深紫色工程塑料与金属复合材质，各材质的粗糙度、反光度、金属度参数均按照真实工业部件的物理特性做调试，渲染效果层次分明，各部件的结构边界清晰可辨。整体设计思路围绕通用型工业输送场景展开，采用模块化的拆分设计，各部件均可单独替换调整，可适配皮带输送、辊筒输送、链板输送等多种不同输送形式的改装需求，结构设计兼顾了安装便捷性、结构强度与后期维护便利性，所有连接点位均符合通用机械安装标准，可直接作为非标输送设备设计的参考基底，也可用于工业场景的三维可视化展示、设备安装模拟演示等用途。
