工业重力吸附式承载机架结构设计

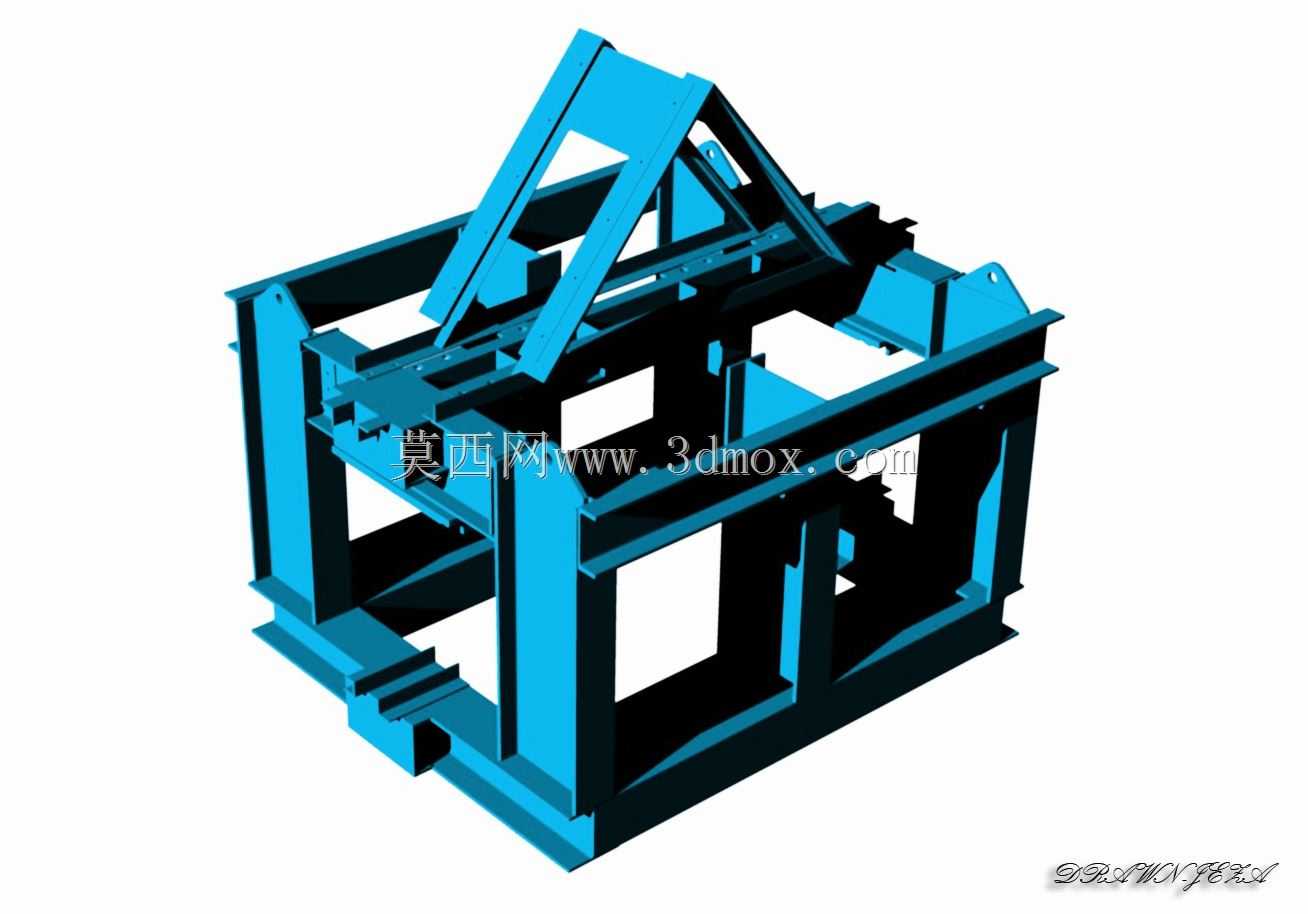

　　该结构主要应用于工业生产线上的工件重力吸附定位工位，常见于重型零部件加工、装配环节的工件承托与位置固定场景，可适配多规格重型构件的上料、定位、转运衔接工序，替代传统的硬性夹持工装，减少对工件表面的夹持损伤，同时依靠重力自稳特性降低工装的动力配置需求。从功能特性来看，该框架采用全型钢焊接式主体结构，整体为对称式箱型框架布局，上部设置的三角斜撑结构为重力吸附执行组件提供安装基准面，下部的多层框型梁结构承担主要承重载荷，框架四周预留的带孔吊耳既满足整体吊装转运的需求，也可作为工位固定时的地脚连接点位。设计过程中优先考虑了载荷传递路径的合理性，上部斜撑的受力通过竖向主立柱直接传导至底部框型梁，避免局部应力集中导致的结构变形，

　　所有梁体的连接位置均采用满焊工艺的设计预留，相邻梁体之间设置的加强肋板可抵消重载下的扭矩形变，框架内部的镂空区域一方面为吸附组件的管路、执行元件预留安装空间，另一方面也可降低整体结构自重，减少工位基础的承重负荷。在安装边界方面，该结构底部的框型支座为统一标高设计，可直接适配车间内标准的T型槽工作台或者混凝土地坪的安装要求，整体外形的长宽尺寸按照常规重型工件的通行宽度预留，上部吸附组件的安装面高度匹配人工操作或者机械手上下料的常规作业高度，无需额外增设增高或者降低的转接支座。结构的各连接面均预留了标准的螺栓连接孔位，可根据实际生产需求快速更换不同规格的重力吸附执行模块，适配不同重量、不同外形尺寸的工件定位需求，

　　框架侧面预留的空位可安装检测元件、防护挡板等附属组件，无需在主体结构上二次打孔焊接，降低现场改造的工作量。从实际使用角度出发，该结构的设计充分考虑了车间日常维护的便利性，所有型钢的外露面均预留了涂装操作空间，日常检修时可直接观察到所有焊缝的状态，不存在封闭的积尘积油腔体，适合在多粉尘、多油污的重型加工车间长期使用，结构的自重与承重比经过优化，在满足最大额定载荷的前提下尽可能减少材料用量，兼顾结构刚性与制造成本的平衡。
