撬装式箱变整体结构三维设计

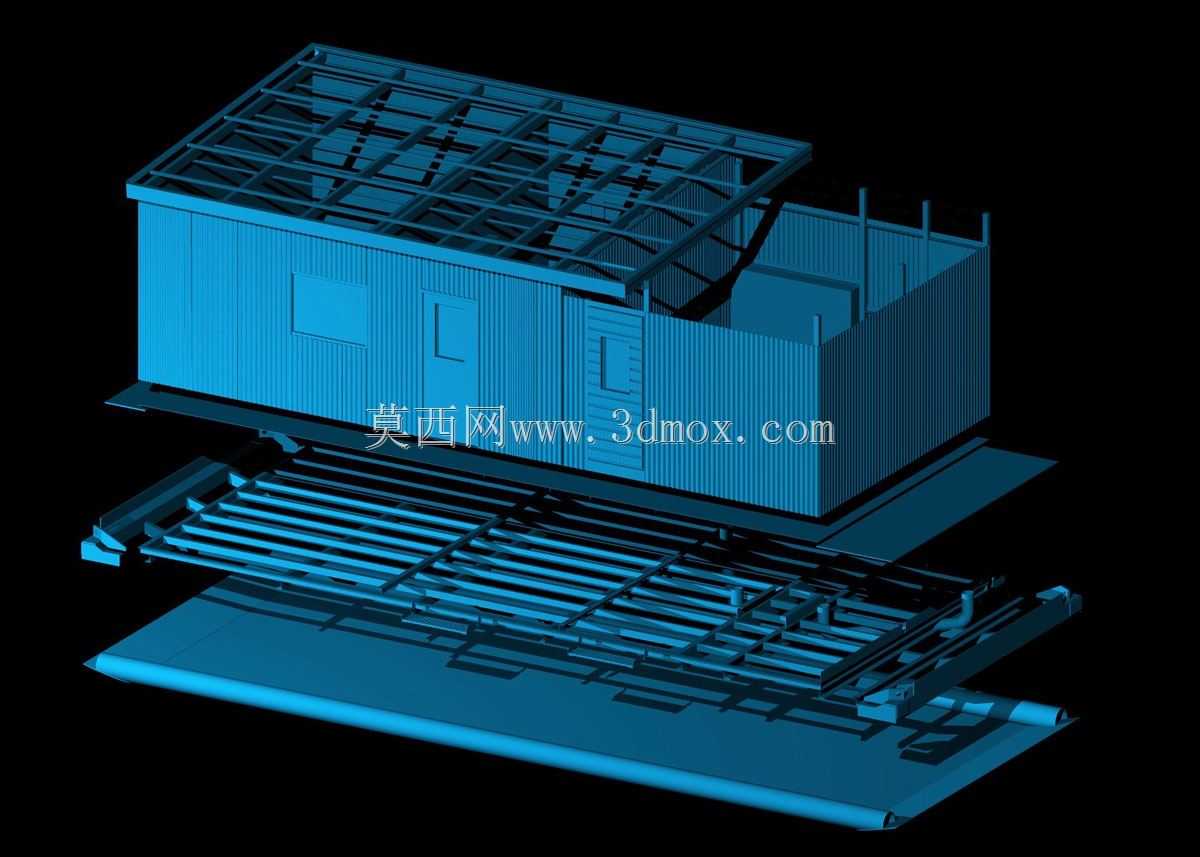

　　在户外临时供电、偏远矿区作业、油田野外开采、大型基建项目现场的配电场景中，撬装式变压器的应用占比正逐年提升，这类设备将高压受电、变压器降压、低压配电等功能模块集成在一体化撬装底座上，省去了传统变电站的土建施工环节，可实现整体吊装、快速转场，适配无固定基建条件的移动作业场景。从结构设计逻辑来看，该模型采用分层模块化的布局思路，底部撬装底座集成了整体承重框架、线缆敷设槽道与吊装受力点位，底座的型钢框架经过受力校核，可匹配通用货运车辆的装载边界，吊装点位的位置设置充分考虑了整体重心分布，避免吊装过程中出现倾斜变形。中部舱体采用全密封钢板焊接结构，侧壁预留了检修门与通风散热百叶，舱体内部预留了变压器本体、高低压开关柜、无功补偿装置的安装位，

　　各模块之间设置有防火隔离隔板，满足户外配电设备的防护等级要求。顶部采用可拆卸的桁架式顶盖结构，既可以遮挡雨水与高空坠物，也可在设备内部大件检修时整体拆除，预留出足够的吊装作业空间。从安装边界来看，该撬装结构的整体外廓尺寸适配标准集装箱运输的限界要求，无需超限运输审批即可完成公路转运，底座的安装孔位可直接固定在预制的混凝土硬化平台上，也可适配临时场地的枕木垫高安装，无需做复杂的地基处理。在功能设计上，舱体的检修门设置有安全联锁结构，开门即可触发高压回路断电联锁，避免运维人员误入带电间隔，侧壁的通风结构配套有防尘滤网与防小动物格栅，适配野外多尘、多生物的复杂使用环境。线缆进出口设置在底座侧面，配套有密封防水接头，

　　可在雨天作业时避免雨水沿线缆渗入舱体内部。不同于传统固定式箱变的焊接不可拆结构，该设计的顶盖、侧壁板、内部安装支架均采用螺栓连接的装配式结构，在长途运输时可将顶盖拆除后分层叠放，进一步降低运输空间占用，到达现场后仅需普通工具即可完成整体组装，大幅缩短现场安装的工期。在结构强度校核层面，底部撬架的主承重梁采用加厚型钢，可承受整体设备满装后的总重量，同时预留了叉车作业的叉车位与拖车牵引点位，满足短距离场内转运的作业需求，舱体侧壁的钢板厚度经过刚度校核，可承受户外12级大风的风压载荷，不会出现大面积变形。
