四腔热喷嘴冷流道注塑模具结构设计

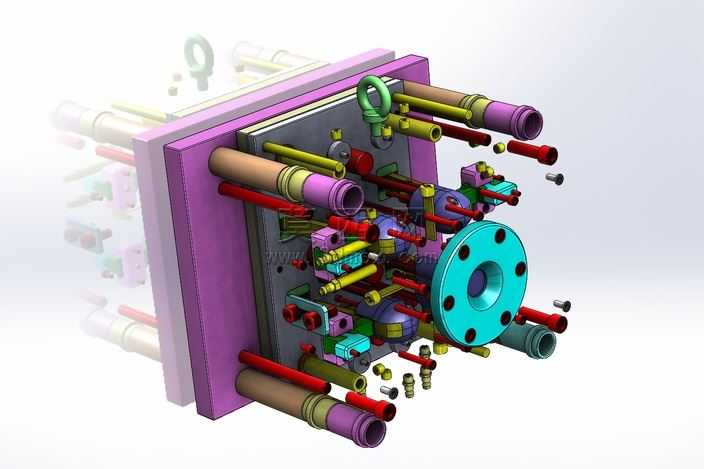

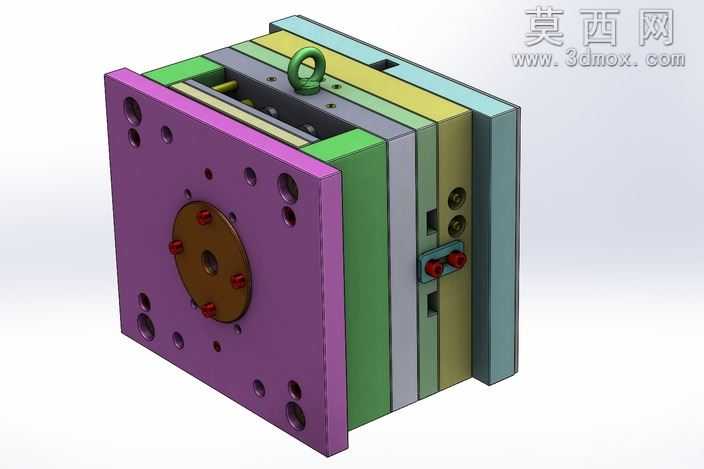

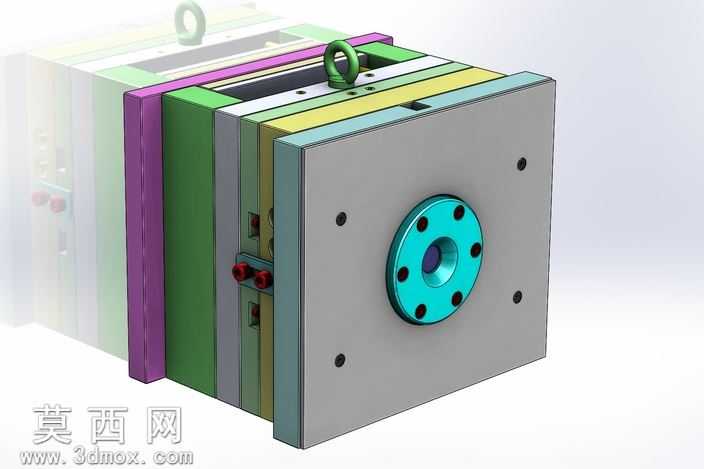

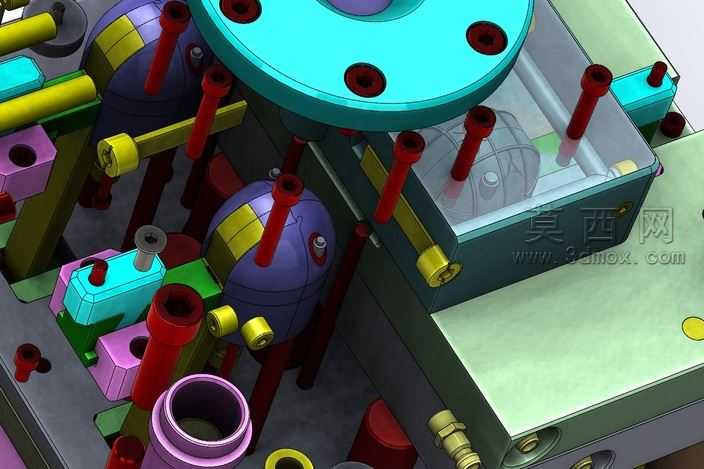

本套注塑模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验，确保各部件装配关系准确无错位。模型渲染阶段针对不同模具部件赋予了差异化材质表现：定模座板、流道板等钢制结构件采用哑光金属材质，还原模具钢材的磨砂质感与金属光泽；导柱、紧固螺栓等标准件做了亮面金属处理，突出加工面的光洁度；热喷嘴区域做了分色标识，清晰区分热流道组件与周边冷流道结构，透明视窗部分采用半透明亚克力材质，可直观观察模腔内部的布局结构。整体结构采用四腔布局设计，搭配热喷嘴与冷流道组合的浇注系统，能够在单次注塑循环中同时完成四件产品的成型，有效提升生产效率；热喷嘴的应用可以减少流道凝料的产生，降低原料损耗，冷流道部分则平衡了各模腔的进料压力，保证四腔产品的成型一致性。模具内部完整设计了导柱导向机构、复位杆结构、冷却水路布局以及紧固连接结构，各部件的排布充分考虑了实际加工中的装配便利性与后期维护需求，导向部件与成型部件之间预留了合理的配合间隙，避免生产过程中出现卡滞、磨损过快的问题。设计过程中优先平衡了浇注系统的进料平衡性，通过调整冷流道的截面尺寸与走向，确保熔融塑料能够同时填充四个模腔，减少各腔产品的成型差异；冷却水路的排布紧贴模腔区域，能够在注塑保压完成后快速带走热量，缩短成型周期，提升整体生产节拍。整套模型结构完整，细节表现到位，可直观展现热流道结合冷流道注塑模具的典型结构特征，清晰呈现多腔模具的布局逻辑与各功能部件的配合关系。
