3D打印伏卧式操舵轴支座结构设计

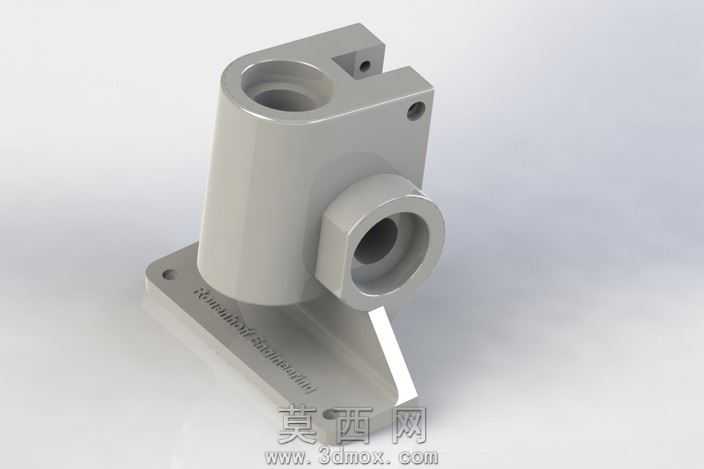

本作品为伏卧结构的操舵轴支撑支座，整体采用三维参数化建模方式完成全结构设计，建模过程中优先考虑FDM熔融沉积3D打印的工艺特性，针对ABS材料的成型收缩率、层间结合强度做了对应结构优化。模型主体采用立式柱筒加侧置轴套的组合结构，底部为带安装孔的矩形安装底板，底板与主柱筒之间设置三角加强筋结构，有效提升打印成型后的整体抗弯折、抗扭转性能，避免受力时出现柱筒与底板连接处断裂的问题。主柱筒为上下贯通的阶梯孔结构，用于容纳操舵主轴的轴向安装，柱筒侧壁预留定位螺孔，可实现装入轴件后的径向锁紧固定，防止轴件工作时出现轴向窜动与周向转动。侧置的横向轴套与主柱筒为一体化建模结构，轴套内孔适配6004深沟球轴承的安装尺寸，建模时严格控制孔位公差，预留0.2mm的轴承压装余量，既保证轴承装入后的配合紧密度，又避免过盈量过大导致打印件开裂。材质渲染阶段采用哑光浅灰色工程塑料材质，模拟ABS材料打印后的真实表面质感，添加细微的层纹纹理提升渲染真实感，金属安装孔位做轻微的金属光泽处理，区分不同功能区域的材质差异。设计过程中针对壁厚做了专项校核，主体结构壁厚统一设置为3mm，安装孔周边、轴套与主柱连接位置做局部加厚处理，经受力模拟验证，该壁厚完全满足舵机传动过程中的载荷需求，不会出现受力变形问题。底板上的安装孔采用沉头孔设计，可适配内六角螺丝的沉头安装，保证安装后螺丝头部不突出底板平面，提升安装贴合度。整体建模过程中所有倒角、圆角均做统一规范，避免3D打印过程中出现尖锐边角翘曲的问题，同时去除所有非必要的悬空结构，减少打印时的支撑材料用量，降低打印后处理的工作量。横向轴套与主柱的连接位置做圆弧过渡处理，分散应力集中点，提升零件整体的结构强度，保证长期往复转动工况下的使用寿命。
