双圆管夹持式快装连接夹结构设计

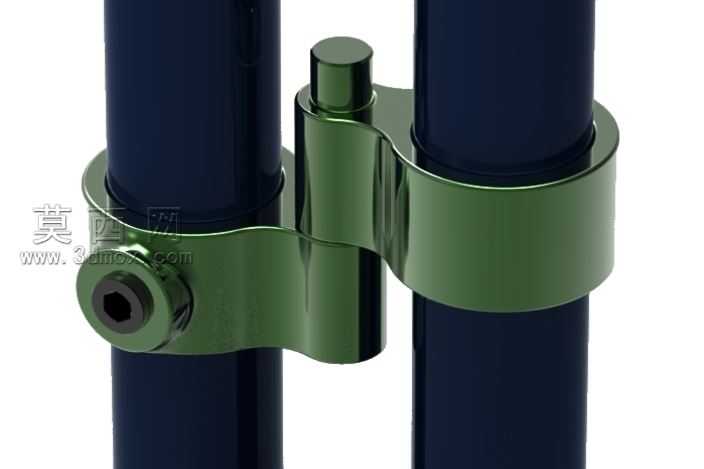

本作品为双圆管夹持式快装连接夹三维建模作品，建模阶段采用参数化特征建模思路完成整体结构搭建，首先基于两根平行圆管的适配管径确定夹体的包覆弧度，分别构建两个半环形抱箍基体，保证抱箍内曲面与圆管外壁的贴合度达到设计要求，避免夹持后出现晃动、滑脱的问题。夹体连接部位采用一体化弯折衔接结构，减少分体装配带来的结构间隙，提升整体刚性。锁紧端设计内六角沉头螺钉锁紧结构，建模时精准还原螺纹孔的螺距、沉头孔的深度与锥度，保证螺钉装配后端面与夹体表面齐平，无突出剐蹭风险。夹体上部设置定位圆柱凸台，用于装配时的快速对位，降低安装对位的操作难度。材质渲染阶段，夹体主体采用军绿色金属烤漆材质，调整材质的金属度、粗糙度参数，还原金属冲压件表面的细腻光泽与轻微反光特性，同时在弯折边缘处添加细微的倒角高光效果，模拟冲压加工后的边缘钝化质感；被夹持的圆管采用深蓝色哑光喷塑材质，通过调整材质的漫反射参数，弱化圆管表面的强反光，突出夹体的结构轮廓，渲染时采用柔和的侧上方打光方案，清晰展现夹体的弯折结构、锁紧结构与包覆形态，避免阴影过重遮挡结构细节。结构设计上充分考虑实际使用场景的装拆便捷性，无需对圆管进行打孔、焊接等二次加工，仅通过锁紧螺钉的旋紧旋松即可完成两根平行圆管的快速连接与拆卸，夹体的抱箍弧度经过反复校核，保证在螺钉锁紧后，抱箍对圆管的包覆力均匀分布，不会出现局部应力集中导致圆管变形或者夹体断裂的问题，整体结构紧凑，无多余冗余设计，适配脚手架、置物架、设备支架等多种需要平行圆管快速连接的场景，建模过程中对所有配合面均做了干涉检查，确保各部件装配后无干涉、间隙符合五金件的加工公差要求。
