微型单缸发动机结构三维设计作品

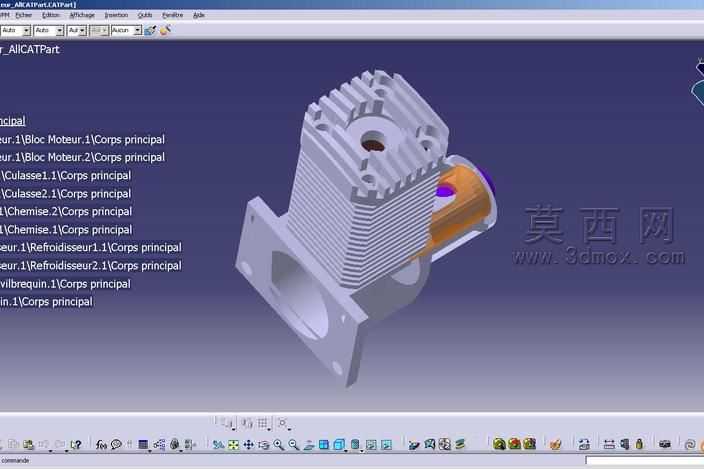

本作品为微型动力单元的三维结构设计，依托CATIA软件完成全参数化建模，完整还原了单缸微型发动机的核心构造与装配逻辑。建模过程中首先对核心缸体部件进行基准定位，以缸体中心轴线为全局设计基准，依次搭建散热鳍片组、安装法兰、缸套腔体等结构，每一处散热鳍片都采用等距阵列参数化设计，保证鳍片间距、厚度、倾斜角度完全一致，既还原了真实发动机的散热结构特征，也为后续结构修改预留了参数调整空间。缸体侧面的安装法兰采用一体化建模方式，精准绘制了安装定位孔、减重镂空槽的结构，孔位同轴度、法兰平面度都按照机械设计公差要求进行约束，确保虚拟装配时各部件可实现无干涉配合。模型对发动机内部的活塞、曲柄连杆组件也进行了结构还原，活塞与缸套的配合间隙、连杆与曲柄销的连接结构都按照微型内燃机的常规设计比例进行缩放建模，可直观展示动力传递的完整路径。材质渲染阶段，针对缸体的金属铸造质感进行参数调试，为散热鳍片、法兰结构赋予哑光铸铝材质，还原铝合金铸件的细微颗粒质感与漫反射特性，为内部运动组件赋予不同的金属色阶区分，活塞采用高亮铝合金材质、连杆采用调质钢深色金属材质、曲柄销采用抛光金属材质，通过材质差异清晰区分不同功能部件，无需剖切即可快速识别各组件的位置与功能。设计过程中严格遵循自上而下的装配设计思路，先搭建整机的骨架模型确定各部件的安装位置与运动边界，再逐个拆分零件进行细节建模，每完成一个零件的建模就进行装配干涉检查，及时调整零件间的配合尺寸，避免出现结构穿模、装配错位的问题。整机模型完整保留了各零件的参数化特征，可直接用于结构验证、运动仿真演示，也可作为微型动力装置设计的参考原型，清晰展现了小型内燃机的紧凑布局与结构设计逻辑，所有结构细节都经过比例校验，符合微型发动机的真实设计比例，不存在结构失真、比例失调的问题。
