履带式小型反铲工程机械模型设计

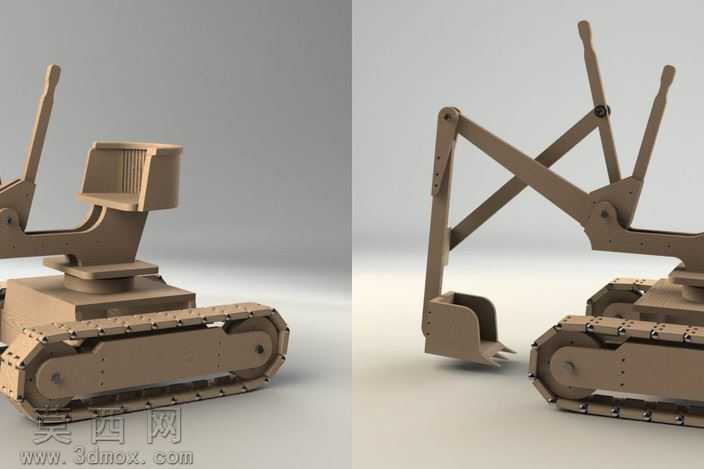

本作品为履带式小型反铲工程机械的三维建模与渲染作品，整体建模与渲染工作在Solidworks平台内完成，从结构还原到视觉呈现都围绕小型反铲设备的真实形态展开设计。建模阶段首先从履带底盘系统入手，逐一还原履带板、驱动轮、导向轮、支重轮以及底盘机架的结构细节，每一块履带板的连接卡扣、轮体的安装定位都按照真实机械装配逻辑进行参数化建模，保证底盘部分的结构合理性与可动性逻辑成立。上部机身部分首先完成回转基座的建模，还原基座与底盘之间的回转连接结构，随后搭建驾驶操作区域，对操作座椅、两侧操纵杆的形态与安装位置进行精准还原，保证操作区域的布局符合小型反铲设备的真实人机交互逻辑。反铲作业臂部分是建模的核心重点，按照动臂、斗杆、铲斗的铰接结构依次完成建模，还原各段臂体之间的铰接销轴位置、支撑连杆的结构形态，同时对作业臂的多组操纵拉杆进行逐一建模，完整呈现反铲装置的机械传动与操作结构，保证各部件之间的运动干涉检查通过，符合真实反铲设备的动作逻辑。材质与渲染阶段，整体模型采用哑光硬质工程材质模拟实体模型的质感，对履带板的金属哑光质感、臂体结构的磨砂硬质质感、操作区域的哑光塑质质感进行区分调整，通过柔和的环境布光突出模型的结构轮廓与部件层次，分别从机身侧前方、作业臂展开侧方两个视角完成渲染输出，清晰呈现底盘结构、机身布局与反铲作业臂的完整形态。整个设计过程以还原小型反铲设备的核心机械结构为核心思路，没有添加冗余的装饰部件，重点突出工程机械的结构美感与机械逻辑，既保证了各部件的装配关系符合机械设计规范，也通过简洁统一的材质与干净的渲染背景，让观者可以清晰观察到反铲设备从行走底盘到作业装置的完整结构组成，直观理解这类小型工程机械的基本构造与形态特征。
