交直流两用电路板电子组件三维设计

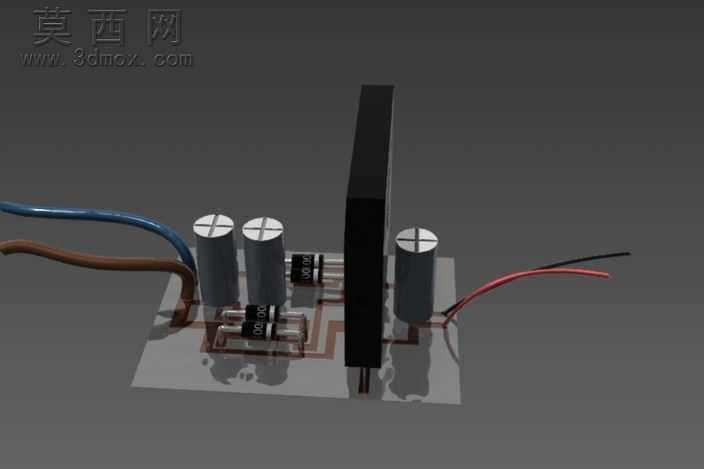

本作品为交直流两用电路功能模块的三维建模设计，整体围绕小型PCB电路板为核心载体展开构建，建模过程中严格遵循电子元件实际装配逻辑，还原真实电路模块的物理形态与装配关系。建模阶段首先完成PCB基板的主体构建，精准还原基板的轮廓尺寸、表面覆铜走线的布局形态，走线的走向、宽度均参考实际交直流转换电路的布线规则设置，确保结构逻辑符合真实电路的设计规范。基板上的各类电子元件均按照实物比例进行精细化建模：三个铝电解电容分别还原了圆柱形铝壳外壳、顶部十字防爆压痕、引脚的弯折形态，外壳的金属哑光质感、顶部塑封的质感都通过材质参数进行区分；整流二极管元件还原了黑色圆柱形塑封本体、表面白色极性标识环、金属引脚的形态，引脚与基板焊盘的连接位置精准对齐，还原真实焊接后的装配状态；立式安装的黑色整流桥模块还原了长方体塑封外壳、垂直引脚的装配形态，模块的安装位置与周边电容、二极管的间距符合电子装配的安全间距要求。外接导线部分分别还原了蓝色、棕色、红色三种不同绝缘层的导线形态，导线端部剥除绝缘层露出的金属线芯部分也做了细节刻画，导线的弯曲弧度模拟了实际接线后的自然走线状态，避免生硬的直角弯折，还原真实布线的柔性特征。渲染阶段采用哑光深灰色背景突出电路主体，基板表面的浅灰色阻焊层、焊盘的金属光泽、电容外壳的磨砂金属质感、二极管塑封的半哑光质感、导线绝缘层的橡胶质感都通过材质参数进行了精细化调试，不同元件的材质区分度清晰，能够直观分辨不同部件的属性。光影设置采用柔和的侧方主光源搭配补光，既清晰呈现元件的轮廓与装配关系，也通过柔和的阴影增强模型的立体感，避免过度反光造成的细节丢失。整个模型的结构设计完全遵循交直流转换电路的实际装配逻辑，所有元件的布局、引脚连接、外接导线的引出位置都符合真实电路的功能需求，可用于电子电路教学演示、产品结构预览、装配工艺参考等场景，能够直观展现交直流两用电路模块的实体构成与装配关系，帮助观者快速理解该类电路模块的硬件组成与布局特点。
