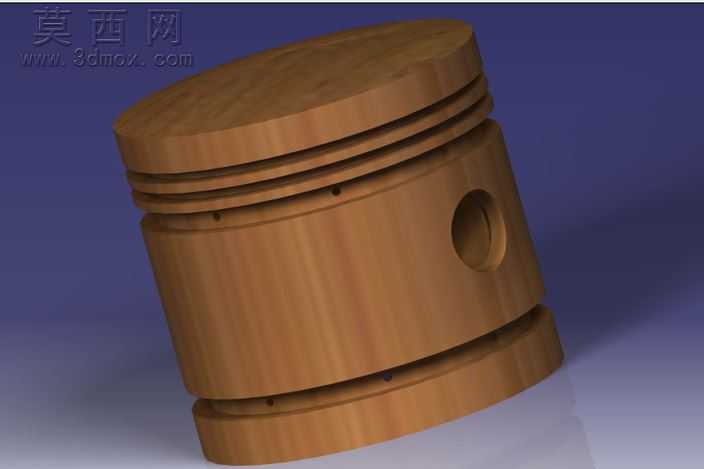

汽油发动机活塞结构三维建模作品

本作品为汽油发动机核心往复运动部件活塞的三维建模成果，建模过程严格遵循汽油机活塞的实际工程设计逻辑，首先基于活塞的功能需求完成整体轮廓的参数化草绘，精准定位活塞顶面、头部、裙部三大核心结构的分界位置，保证各段尺寸匹配汽油机燃烧室的压缩比设计要求。建模阶段优先完成活塞主体的回转特征构建，随后依次加工头部的多道环槽结构，每道环槽的宽度、深度、槽岸高度均参考量产汽油机活塞的通用设计规范，预留出活塞环的安装适配空间，同时在环槽对应位置加工出细小的回油孔结构，还原实际活塞的润滑油回流功能。针对活塞销座部分，采用对称拉伸与布尔运算结合的方式，加工出贯穿裙部的销孔结构，对销孔与裙部的衔接位置做平滑过渡处理，避免应力集中问题，还原实际零件的结构强度设计逻辑。材质与渲染阶段，为模型赋予仿金属质感的古铜色材质，调整材质的粗糙度、反射率参数，模拟经加工后的铝合金活塞表面的细腻金属纹理，同时通过环境光遮蔽效果强化环槽、销孔等凹陷结构的立体感，让整体模型的结构层次清晰可辨。设计过程中充分考虑活塞的工作工况，对裙部的型线做了微幅的仿形处理，还原实际活塞为适配热膨胀、缸壁配合间隙所做的结构优化，所有特征的构建均保持全参数化关联，方便后续根据不同排量的汽油机设计需求调整活塞直径、环槽数量、销孔直径等核心参数，模型的所有结构细节均服务于活塞的密封、导热、往复传动核心功能，无冗余设计特征，整体结构完整还原了汽油发动机活塞的真实形态与工程设计要点，可用于发动机结构教学、装配模拟、运动仿真等多种场景。
