单摇臂摩托车后轮悬挂轮组结构设计

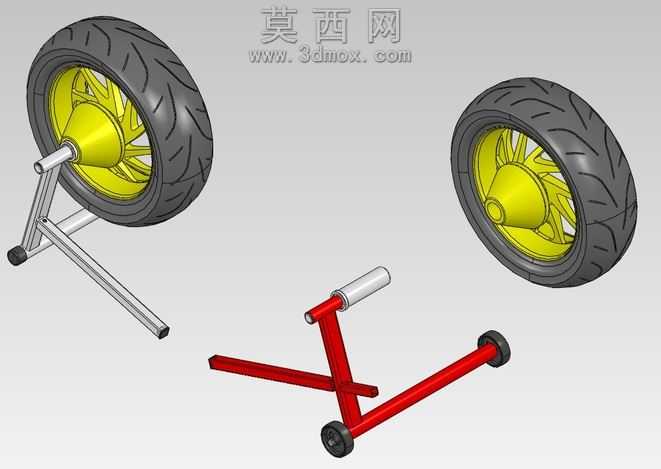

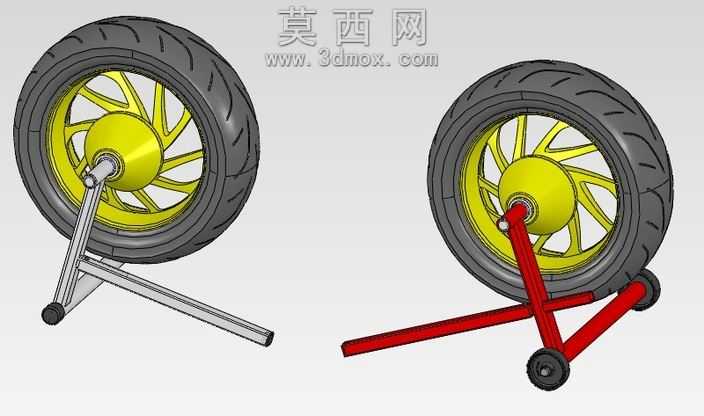

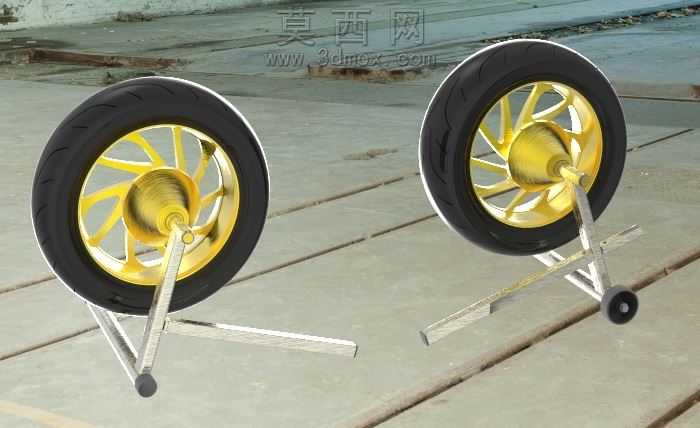

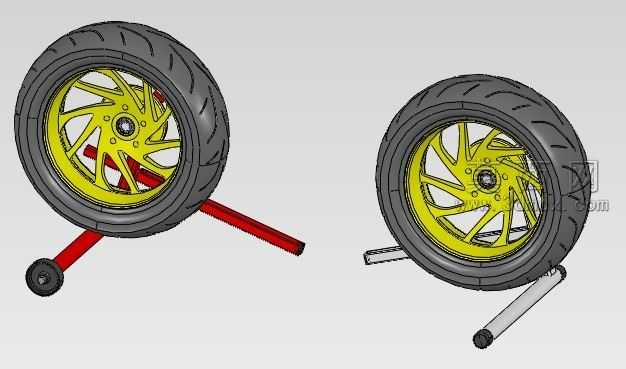

本作品为单摇臂结构的摩托车后轮悬挂轮组三维建模设计，建模过程中首先对轮组整体结构进行拆解规划，将整体划分为轮胎、轮毂、轮轴、单摇臂摆臂、支撑支架、辅助小轮几个独立模块分别进行建模，确保各部件的装配逻辑符合真实摩托后轮的机械运动关系。轮胎部分采用曲面建模方式还原橡胶轮胎的胎面弧度与胎壁厚度，通过纹理映射模拟真实轮胎的胎面防滑纹路，材质设置上赋予哑光黑色橡胶材质，调整粗糙度参数还原橡胶表面的微磨砂质感，同时还原轮胎充气后的自然鼓胀形态，避免生硬的几何圆柱造型。轮毂部分采用多辐条放射式结构设计，建模时通过阵列命令快速生成均匀分布的辐条结构，对辐条与轮辋、轮毂中心座的衔接处做圆角过渡处理，消除尖锐棱角，材质上赋予亮面抛光金属金色材质，调整反射参数模拟电镀金属的高反光质感，清晰还原轮毂中心轴座的阶梯轴结构，预留轮轴安装的配合孔位。单摇臂部分采用变截面杆件建模，从轮毂连接端到支撑固定端逐步调整杆件截面尺寸，还原摇臂的力学支撑结构，摇臂与轮毂连接的轴座部分做加厚处理，还原真实结构的强度设计，材质上赋予拉丝银色金属材质，模拟铝合金摇臂的表面质感，同时还原摇臂上的安装孔位与连接销轴结构。支撑支架部分采用金属方管拼接结构建模，还原支架的斜向支撑与横向稳定杆结构，支架末端设置的小型辅助轮采用小尺寸橡胶轮搭配金属轮架的结构，还原轮组停放支撑的功能结构。建模完成后对所有部件进行干涉检查，确保轮轴与轮毂、摇臂与支架的配合间隙符合装配要求，渲染阶段采用室外水泥地面作为场景基底，调整环境光与反射参数，让金属轮毂的反光、橡胶轮胎的漫反射、金属摇臂的拉丝质感形成清晰的材质区分，多角度展示轮组的结构细节与装配关系，整体设计还原了单摇臂后轮的紧凑结构特点，清晰呈现各部件的连接逻辑与形态特征。
