可调式机械支撑定位工装结构设计

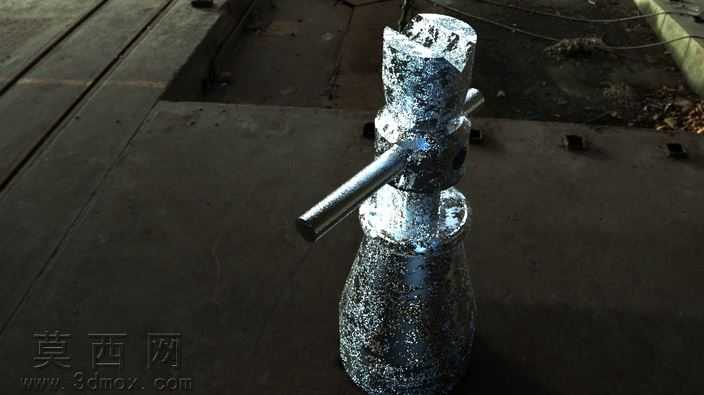

本作品为可调式支撑定位工装的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺的实际尺寸规范，对每一处结构细节都做了精准的几何约束与尺寸定义，确保模型可直接导出工程图用于生产参考。模型整体采用锥台式底座设计，下宽上窄的锥形结构能够有效提升工装放置的稳定性，降低工装在受力状态下的倾覆风险，底座与上部主体采用一体化过渡结构，避免应力集中问题。上部主体设置有环形凸台结构，既可以作为结构加强筋提升主体的结构强度，也可作为限位结构匹配外部安装定位需求，主体侧面开设的径向通孔用于穿装操作杆，通过操作杆可以带动上部的夹紧调节结构完成高度与夹紧度的调整。顶部的夹头采用开缝式弹性夹头结构，V型开口设计可以适配不同直径的杆件类工件的定位支撑，夹头与主体之间采用锥面配合结构，当旋转操作杆带动夹头下行时，锥面的挤压作用可以让开缝夹头产生均匀的弹性形变，从而实现对工件的稳定夹紧，反向旋转即可松开工件完成位置调整。渲染阶段采用金属哑光材质模拟实际工装的钢材表面质感，对金属表面的细微磨砂纹理、边角的倒角反光都做了精细化的材质参数调整，通过柔和的环境打光突出模型的结构轮廓与装配关系，清晰展现各部件之间的配合间隙与运动逻辑。设计过程中充分考虑了工装的实际使用场景，整体结构无冗余部件，所有活动部件的运动行程都做了限位约束，避免操作过程中出现部件脱落的问题，穿装式操作杆的设计无需额外配套工具即可完成调节操作，能够有效提升车间现场的装夹效率，适配机加工、装配、检测等多场景下的工件临时支撑定位需求，模型同时导出了通用中间格式，可适配多数三维软件打开查看结构细节。
