YX160摩托车维护站车架结构设计

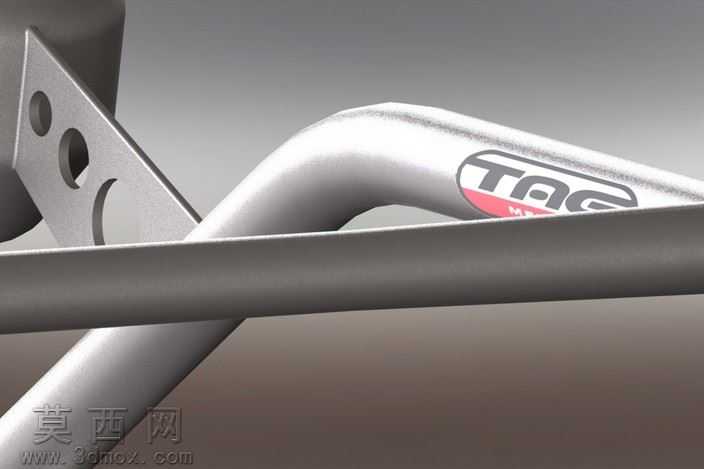

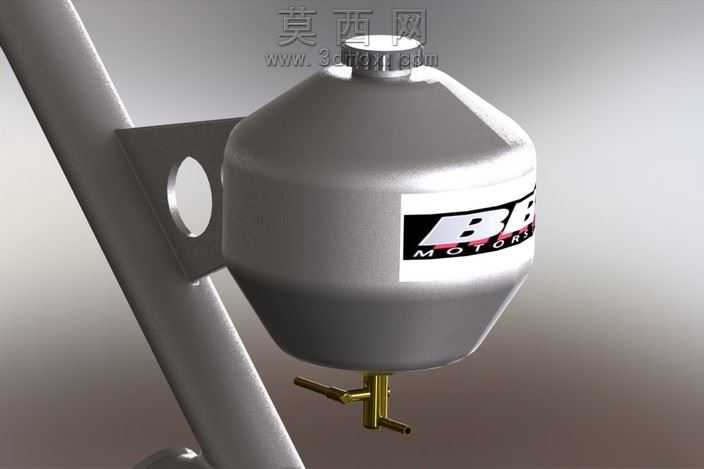

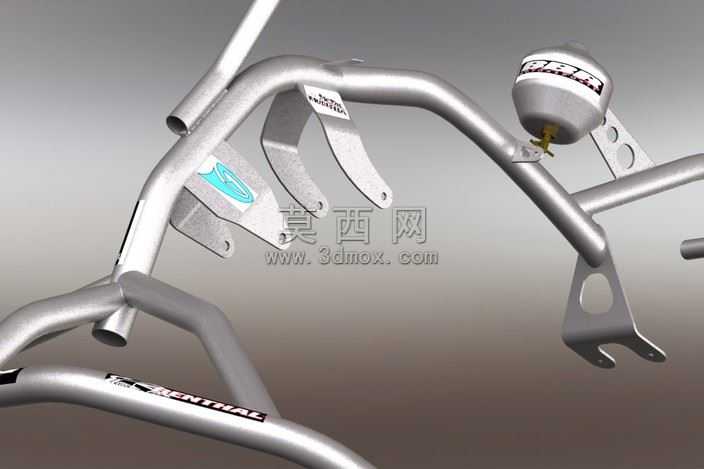

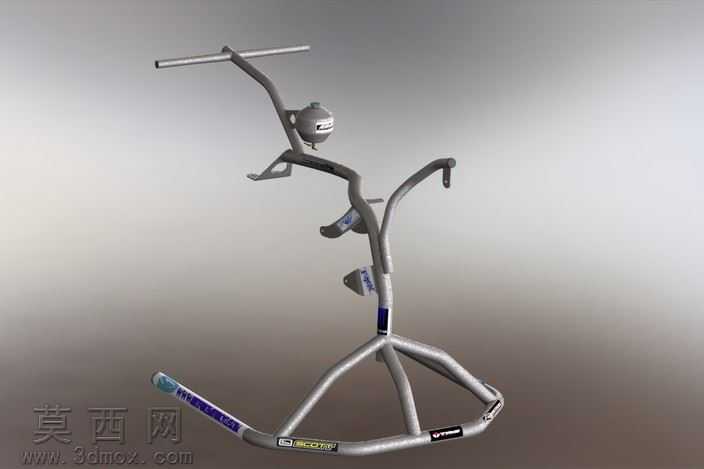

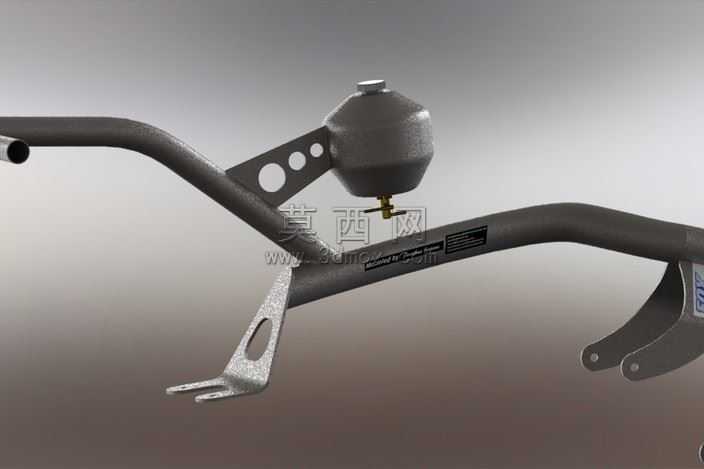

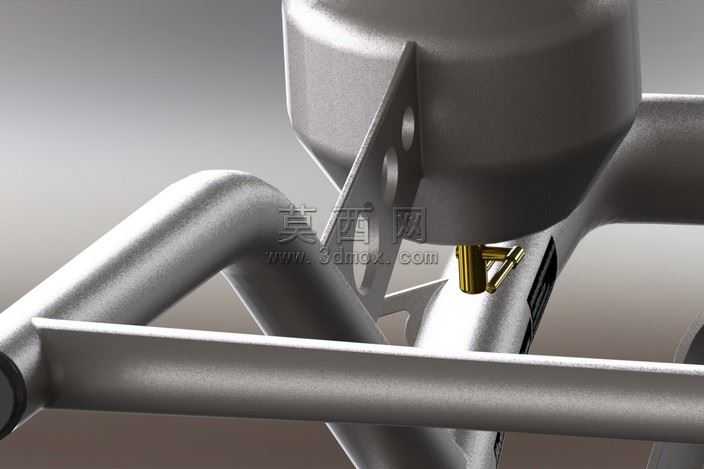

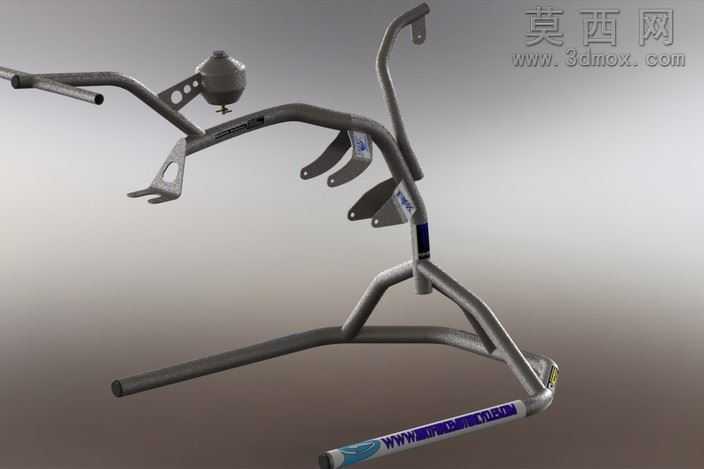

本作品为YX160维护站的车架主体结构三维建模成果，建模过程围绕摩托车改装维护的实际使用需求展开，采用SolidWorks完成全参数化建模，确保各管件连接位、安装支座的尺寸精度可直接对接后续生产加工流程。建模阶段首先梳理车架的受力逻辑：作为承载YX160引擎及整车改装部件的核心支撑结构，主体采用圆管弯折成型的桁架式结构，通过不同管径的管材搭配平衡结构强度与整体重量，主承力管段选用大壁厚管材应对引擎工作带来的振动载荷，辅助安装位采用薄壁管材降低整体冗余重量。建模过程中对每一处弯折位做了圆角过渡处理，避免应力集中问题，所有焊接连接位预留了合理的焊接收缩余量，确保虚拟模型与实际焊接加工的工艺要求匹配。材质渲染阶段，主体车架赋予磨砂金属钢材材质，还原金属管材经弯折、焊接后的哑光质感，表面添加细微的使用划痕与氧化纹理提升真实感，引擎安装位的固定支座做了镀锌防锈材质区分，清晰呈现不同部件的材质差异与功能分区。结构设计上，预留了YX160引擎的精准安装孔位，各支座的安装角度经过反复校准，确保引擎安装后与车架的重心匹配，同时预留了后续加装外观覆盖件、油箱、操控组件的安装点位，兼顾维护作业时的部件拆装便利性，车架底部的支撑结构做了加宽处理，提升维护作业时的放置稳定性。设计思路围绕定制改装摩托车的个性化需求展开，摒弃市售量产车架的通用化设计，所有结构尺寸均围绕YX160引擎的安装参数、维护操作的人机工程需求定制，既满足引擎安装的刚性要求，也预留了足够的操作空间方便日常维护检修，管件的走向布局经过多轮调整，避开引擎的散热风道与运动部件，同时兼顾整体外观的流畅性，呈现出定制改装车架的硬核机械质感。
