叉车配套双叉式托盘升降承载装置

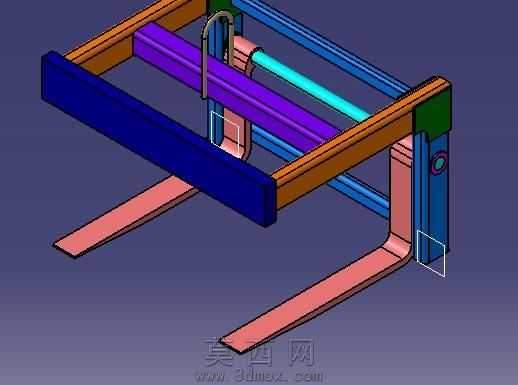

本模型为适配叉车作业的托盘升降承载装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循物流搬运设备的实际尺寸比例，对各部件的装配关系进行了精准约束，确保整体结构无干涉、运动逻辑符合实际作业需求。模型整体采用框架式主体结构，主体承载梁采用高强度型材的结构形态建模，通过不同色彩的材质区分各功能部件：深蓝色部件为前端横向防撞承载梁，承担托盘插入后的前端限位与横向载荷分散作用；橙色部件为两侧纵向主支撑梁，作为整体结构的受力骨架，连接前端横梁与后侧升降导向立柱；紫色与青色部件为内部横向加强筋与导向滑杆，用于提升框架整体抗扭强度，同时为升降动作提供稳定的滑动导向路径；粉红色部件为两组L型货叉托臂，托臂表面做平整化建模处理，模拟实际金属货叉的光滑承载面，托臂弯折处做圆弧过渡处理，避免应力集中的结构缺陷，托臂长度适配标准物流托盘的叉孔间距，可稳定承托常规规格的木质、塑料托盘。后侧的蓝色与绿色组合部件为升降导向与安装基座，建模时预留了与叉车升降门架的连接接口，基座上设置的圆形轴孔用于装配升降驱动的铰接部件，可配合液压或机械驱动结构实现托臂的垂直升降动作。材质渲染方面，对不同部件赋予差异化的金属材质属性，主框架部分模拟喷涂钢材的哑光质感，导向滑杆部分赋予光亮金属的镀铬质感，货叉托臂模拟耐磨合金钢的磨砂金属质感，通过光影渲染突出各部件的结构层次与装配关系。设计思路上围绕托盘搬运的实际需求，优化了托臂的间距与承载面宽度，确保托盘放置时的稳定性，框架内部预留的空间可避免与托盘底部的加强筋产生干涉，升降导向结构采用双侧平行导向设计，可避免升降过程中出现卡滞、偏斜的问题，整体结构简洁实用，无冗余设计部件，所有受力部位均做了加强结构处理，可满足常规仓储物流场景下的托盘升降搬运需求，模型的各部件均为可编辑的参数化特征，可根据实际使用的托盘规格、叉车安装尺寸快速调整对应参数，适配不同的作业场景。
