板托盘提升用叉式托盘升降机构

在生产车间线边转运、仓储库区堆垛、成品出库接驳的场景里，板托盘的垂直转运一直是衔接不同高度工位的核心环节，这款叉式托盘升降机构，就是针对标准木质、塑料制平托盘的垂直提升需求开发的专用执行结构。不同于常规剪叉式升降平台需要整面承载平台的设计，这款结构直接采用货叉式承载端，作业时不需要额外配置托盘放置台，叉齿可以直接伸入托盘底部的预留叉孔，完成托举后直接沿导向立柱完成垂直方向的位移，省去了托盘在平台与转运设备之间二次搬运的步骤，能直接和手动液压叉车、电动托盘搬运车完成对接，适配车间内不同高度的输送线接驳、货架层间补料、工位高度差转运的实际需求。

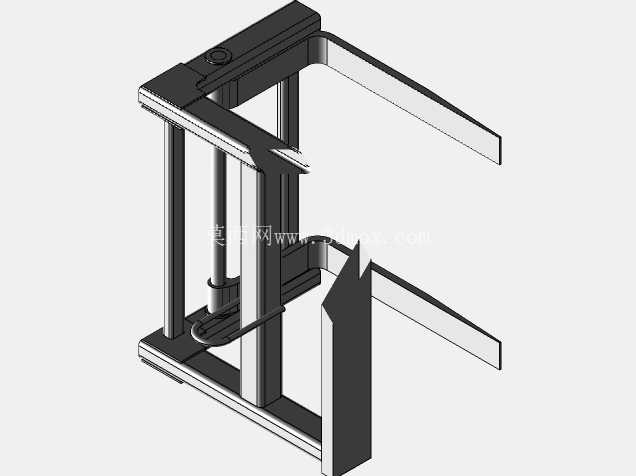

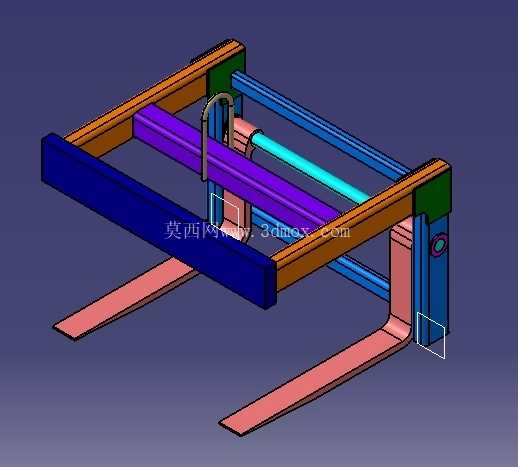

从结构设计逻辑来看，整个机构采用双侧导向立柱搭配横向承载梁的框架形式，两根平行的叉齿直接固定在横向滑座上，滑座通过两侧的导向组件卡装在立式导轨上，避免升降过程中出现横向晃动或者偏载倾斜的问题。驱动端的安装位预留在横梁中部，不管是采用链轮链条传动、丝杠传动还是液压油缸驱动，都可以在这个预留位置完成装配，不需要额外改动主体框架结构，设计时特意将受力点设置在两根叉齿的对称中心线上，即使托盘上的载荷存在小幅偏置，也能通过框架的刚性结构抵消偏载力矩，不会出现卡轨或者升降卡顿的问题。

考虑到现场安装的边界限制，这款升降机构的整体宽度控制在标准托盘的适配范围内，两根叉齿的间距完全匹配国标平托盘的底部叉孔间距，叉齿的长度覆盖常规1200mm*1000mm、1100mm*1100mm规格托盘的进叉深度，不需要调整叉齿位置就能适配绝大多数通用工业托盘。导向立柱的高度可以根据现场实际提升行程做模块化拼接，底部安装面预留了地脚螺栓固定孔，不需要做复杂的地基预埋，只要在平整的硬化地面上完成固定就能投入使用，上部的横梁也预留了和上层输送线、平台护栏连接的安装孔位，能直接整合到现有的物流输送线体中，不需要额外设计转接支架。

实际作业过程中，叉齿的低位高度和车间常用搬运叉车的货叉最低高度保持一致，当搬运车将托盘运送到升降位时，不需要调整货叉高度就能直接完成托盘的交接，升降到目标高度后，叉齿的上平面和目标工位的承载面保持齐平，不管是人工取放物料还是输送线自动接驳，都不会出现高度差导致的托盘磕碰问题。导向部位采用滑动配合加耐磨衬套的设计，日常维护只需要定期补充润滑脂，不需要频繁更换易损件，能适应车间内多尘、有轻微油污的作业环境。整个框架的受力杆件都做了等强度优化，在保证额定承载能力的前提下，尽可能减少冗余的材料用量，避免整体结构过重带来的驱动功率浪费，同时所有的棱角位置都做了倒角处理，避免安装和维护过程中出现磕碰划伤的问题。

针对不同现场的防护需求，立柱侧面预留了安全光栅、行程限位开关的安装位，不需要额外焊接支架就能直接加装安全防护组件，滑座的上下两端都设置了硬限位块，即使电气限位出现故障，也能通过机械限位阻止滑座超出行程范围，避免出现冲顶或者蹲底的设备事故。和常规的升降平台相比，这种叉式结构的自重更轻，安装时不需要大型吊装设备，两个作业人员就能完成整机的组装和调试，对于后期需要调整工位布局的生产车间来说，拆装转运的成本更低，也能适配临时作业点位的短期提升需求。
