冷热空气混合流体仿真三维结构模型

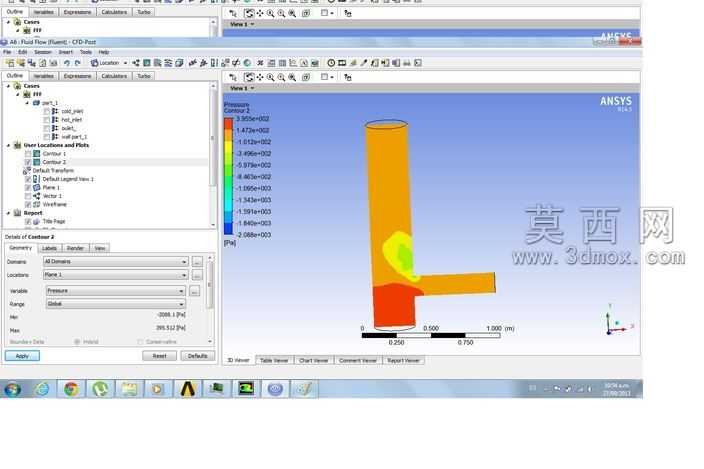

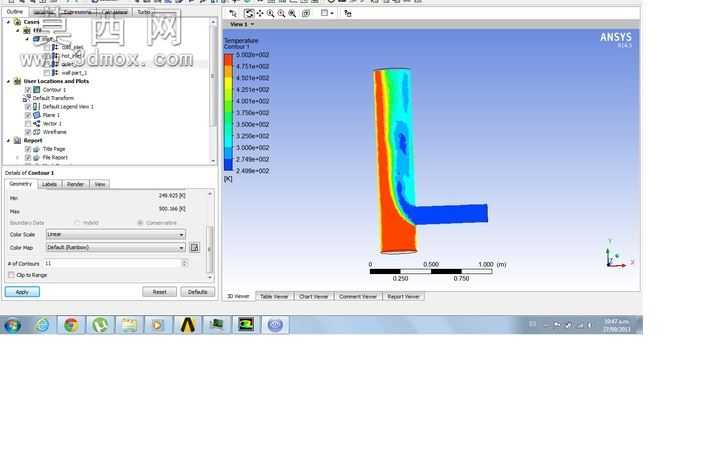

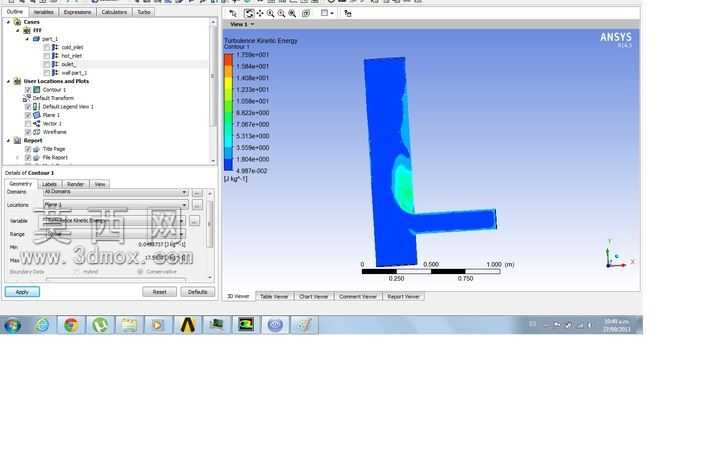

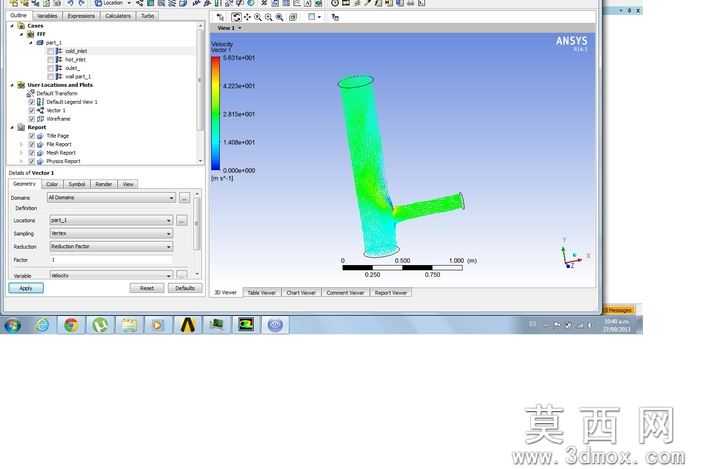

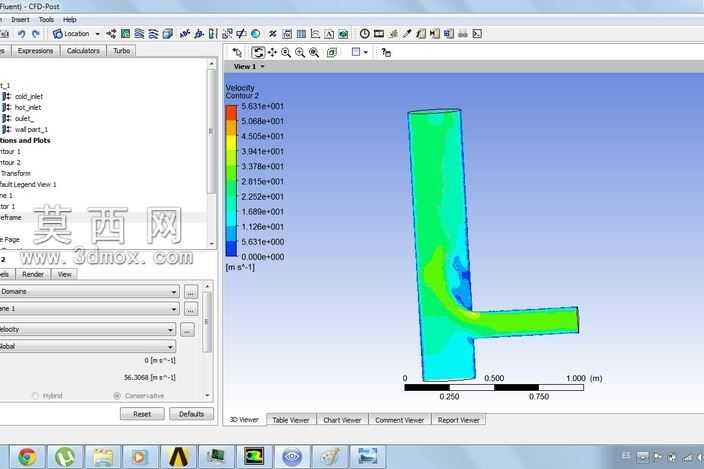

本模型为L型结构的冷热空气混合装置三维模型，建模过程严格遵循流体仿真分析的几何简化原则，首先在三维建模环境中完成混合腔体的实体构建，整体采用直角弯折的流道设计，竖直段与水平段采用等径过渡结构，弯折处做了微小圆角处理以避免仿真过程中出现网格畸变问题，建模时精准控制流道内壁的几何连续性，去除了不必要的外部安装结构、倒角冗余特征，仅保留流体流通的核心腔体区域，确保后续网格划分时能够生成高质量的计算网格。模型完成几何构建后导入流体仿真模块，首先进行流体域的提取与边界定义，将竖直段顶部设置为热空气入口，水平段末端设置为混合流体出口，竖直段下部侧边设置为冷空气入口，各入口边界分别定义对应的流速、温度初始参数，壁面设置为无滑移绝热边界条件。网格划分阶段采用结构化与非结构化网格结合的方式，在弯折处流体扰动强烈的区域进行网格加密处理，近壁面区域设置边界层网格以精准捕捉边界层内的流速变化，确保湍流计算的精度。仿真计算选用标准k-epsilon湍流模型，耦合能量方程进行求解，迭代过程中监控各出口截面的温度、流速残差，待残差收敛至1e-6以下后完成计算。后处理阶段通过云图可视化呈现流道内的速度分布情况，从结果可以看到冷热空气在弯折区域发生强烈的掺混，竖直段内流体流速沿径向存在明显梯度，弯折处因流向改变产生局部涡流，促进了冷热流体的能量交换，水平段内流体流速逐渐趋于均匀，温度也逐步达到混合均匀的状态。整个模型的几何构建完全服务于流体仿真需求，结构简洁且特征精准，能够准确还原冷热空气混合过程的流场特性，可用于混合装置的结构优化、参数调试等相关研究工作，通过调整入口流速、入口温度、流道弯折角度等参数，可进一步探究不同工况下的混合效率，为同类空气混合装置的结构设计提供可靠的仿真数据支撑。
