剪叉式液压升降作业平台结构设计

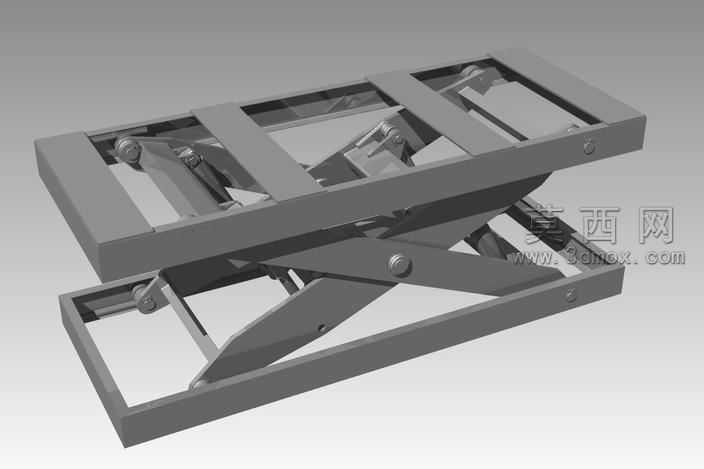

本作品为剪叉式液压升降作业平台的三维结构设计，建模过程中严格遵循机械设计规范，对整体结构进行1:1等比例还原，完整呈现了剪叉升降机构的核心传动逻辑与装配关系。建模阶段首先完成上下承载平台的基体搭建，上下平台均采用框架式焊接结构设计，预留了标准的安装定位孔位，用于后续安装作业台面、防护组件以及底部固定结构，平台框架的型材截面尺寸经过合理选型，在保证结构刚性的同时控制整体自重，避免不必要的材料冗余。核心剪叉臂组采用对称式双组剪叉布局，每一组剪叉臂由多根高强度型钢臂杆通过铰接销轴连接，铰接位置均设计了轴套安装位，可有效降低臂杆转动过程中的磨损，提升机构的使用寿命与运行稳定性；剪叉臂的交叉铰接点经过精准的位置校核，保证升降过程中臂杆运动无卡滞、无干涉，上下端点分别与上下平台的滑动支座、固定支座完成装配约束，其中滑动支座可沿平台底部的导向滑轨做水平方向的往复移动，将剪叉臂的开合转动转化为平台的垂直升降动作。驱动部分采用内置式液压油缸布局，油缸的两端分别铰接于两组剪叉臂的对应受力点位，建模过程中还原了油缸的缸筒、活塞杆、铰接耳环等细节结构，通过液压动力驱动活塞杆伸缩，即可带动剪叉臂组完成开合动作，实现平台的平稳升降，相比丝杠、齿轮齿条等驱动形式，液压驱动具备承载能力强、运行平稳、过载保护性能优异的特点，适配大载荷的作业升降需求。渲染阶段采用哑光金属材质模拟钢结构件的表面质感，对铰接销轴、油缸活塞杆等运动部件做了金属光泽区分，整体渲染效果清晰展现各部件的装配层次与结构关系，方便直观理解机构的运动原理。设计过程中重点校核了剪叉臂的受力分布、铰接点的强度冗余、油缸的行程匹配度，保证平台在最高升程与最低位置时均具备可靠的结构稳定性，最低位置时整体结构紧凑，占用空间小，最高升程时剪叉臂展开角度合理，无结构失稳风险，整体结构可广泛适配物料举升、高空作业、生产线工位高度调节等多种应用场景，具备较强的实用参考价值。
