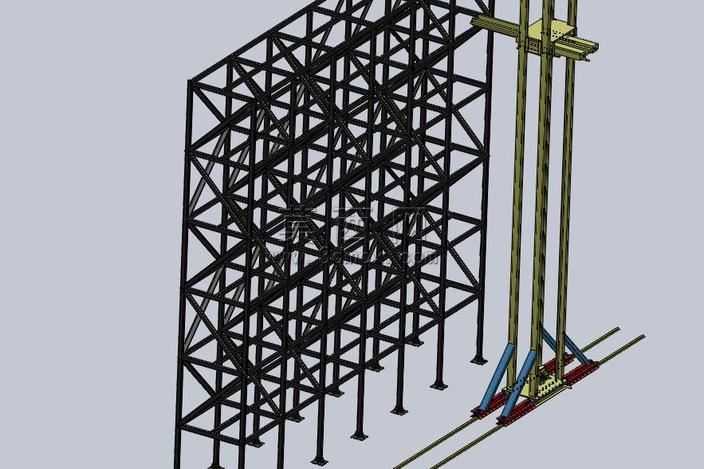

桁架式立体仓储堆垛存取设备结构

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处构件的尺寸配合、连接关系都做了精准还原，确保各部件之间无干涉、装配关系符合实际生产制造的公差要求。首先完成主体桁架钢架部分的建模，采用标准型钢截面轮廓通过拉伸、阵列特征生成纵横交错的支撑框架，框架节点处的连接构件逐一建模，还原了螺栓连接的点位布局，钢架底部设计了带底板的支撑脚，可通过地脚螺栓与地面基础固定，保证整体结构的承重稳定性，钢架材质设定为碳素结构钢，表面做哑光防锈漆质感渲染，还原工业仓储设备的真实外观质感。其次完成垂直提升立柱部分的建模，双立柱采用矩形空心型钢截面，立柱之间设置多道横向加强筋提升抗扭刚度，立柱上装配有可沿垂直方向滑动的载货台组件，载货台带有货叉伸缩机构，可完成货物的托取与存放动作，提升机构的传动组件隐藏于立柱内部，建模时还原了导轨与滑块的配合结构，保证升降动作的运动逻辑通顺。随后完成底部行走机构的建模，行走底座采用焊接框架结构，底部装配有与地面轨道配合的行走轮组，轮组带有侧向导轮防止行走过程中脱轨，底座与垂直立柱之间设置了斜向支撑臂，采用三角形稳定结构强化立柱与行走底座的连接强度，抵消载货时产生的倾覆力矩，行走轮材质设定为耐磨铸钢，轨道采用重型钢轨材质，表面做氧化发黑质感处理。渲染阶段采用工业场景常用的浅灰色背景，添加柔和的环境漫反射光照，对金属构件的边缘做轻微倒角处理避免渲染出现生硬棱角，对传动部件的配合面做不同粗糙度的材质区分，清晰展现各部分的结构边界。设计思路围绕高密度立体仓储的存取需求展开，整体结构兼顾大高度提升的稳定性与轨道行走的精准性，桁架部分可根据仓储货位的数量需求灵活扩展横向跨度与纵向层数，行走机构的轨距可根据现场安装条件调整参数，载货台的尺寸可适配不同规格的标准仓储货箱，模型可直接用于仓储设备的方案展示、结构校核与教学演示，能够直观展现堆垛类存取设备的整体布局与核心传动逻辑，帮助设计人员快速完成方案迭代与结构优化。
