手动剪叉式液压升降作业平台结构

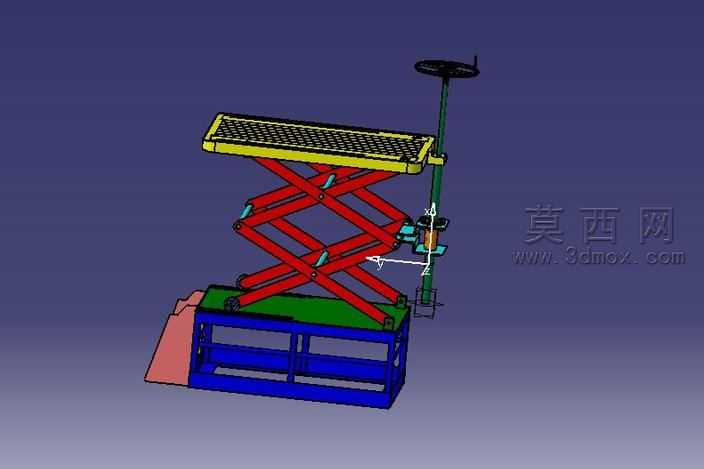

本作品为手动剪叉式液压升降作业平台的三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了该类轻载升降设备的全部结构细节。建模阶段首先完成底部承载基座的构建，采用框架式型材拼接结构，还原基座的承重受力形态，预留液压组件与剪叉臂的安装定位点位，保证基座部分的结构强度符合300公斤额定载重的设计要求。剪叉臂组作为核心升降执行结构，采用多组交叉铰接的臂杆设计，每处铰接点位都精准还原销轴连接的装配关系，臂杆之间的运动限位结构、铰接处的耐磨衬套结构都做了精细化建模，保证剪叉臂组在升降过程中运动顺滑无卡滞，受力传递路径清晰合理。平台台面采用防滑格栅板面设计，还原台面的防滑纹理与边缘防护结构，台面与剪叉臂顶端的连接支座、导向定位结构都完整呈现，保证台面升降过程中始终保持水平状态，避免出现倾斜偏移的问题。驱动部分采用手动液压驱动结构，搭配立式手动操作杆与液压泵体组件，手动操作杆的握持结构、液压管路的排布走向、液压缸的铰接安装结构都逐一还原，同时建模时验证了手动驱动下的力传递路径，通过丝杠与铰接组件的配合，实现手动操作驱动液压缸伸缩，进而带动剪叉臂组完成升降动作，液压回路的止回、限位结构也做了对应呈现，保证升降过程可在任意高度锁止，避免负载下坠的安全隐患。渲染阶段针对不同部件赋予了对应材质属性，底部基座采用工业蓝色金属漆材质，还原钢制机架的厚重质感；剪叉臂组采用醒目的红色防锈漆材质，符合起重设备的安全配色规范；升降台面采用黄色防滑金属材质，操作杆部分采用黑色防滑橡塑与金属杆身搭配的材质，液压组件采用银灰色金属材质，不同材质的粗糙度、反光度都做了差异化调整，让整体渲染效果贴近真实工业设备的视觉观感。设计思路围绕轻载场景下的手动升降需求展开，摒弃了复杂的电力驱动结构，采用纯手动液压驱动方案，整体结构紧凑可靠，适合车间轻载物料举升、设备检修登高作业等场景，建模过程中反复验证了各部件的运动干涉情况，保证升降行程内所有部件无碰撞，铰接点位的转动角度符合机械运动规律，整体结构兼顾了承重稳定性、操作便捷性与使用安全性，完整呈现了手动剪叉升降台的机械原理与结构特征。
