涵道风机叶轮结构三维建模设计

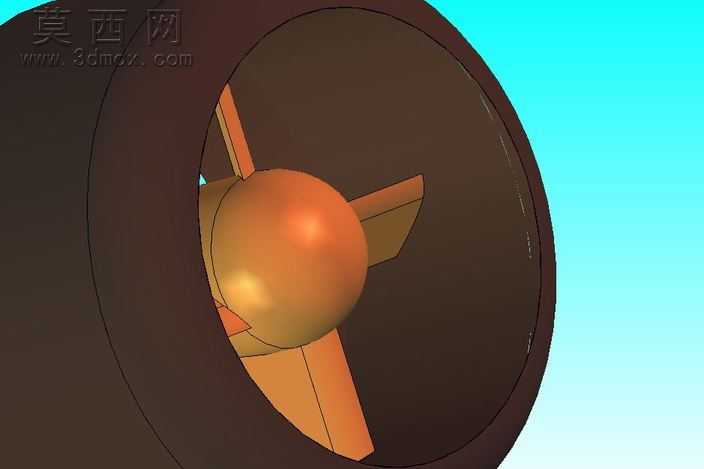

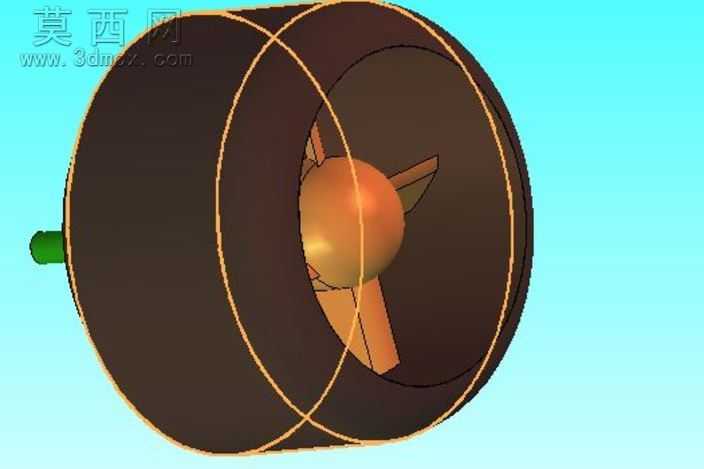

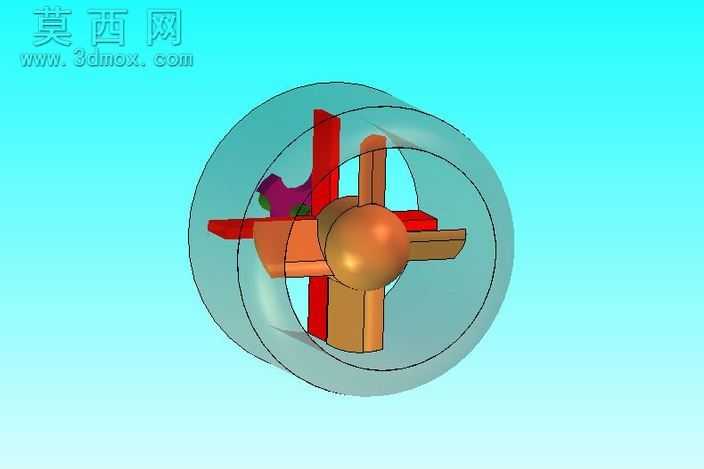

本作品为涵道风机配套的叶轮三维建模作品，建模阶段围绕涵道风机的气动布局需求展开结构设计，整体采用同轴式布局，中心设置球形导流毂体，有效降低进气端的气流紊流损耗，叶片沿导流毂周向均匀排布，同时匹配外围环形涵道的内壁弧度，确保叶片叶尖与涵道内壁的间隙控制在合理范围，减少叶尖气流泄漏损失。建模过程中先完成中心导流结构的参数化草绘，通过旋转特征生成球形毂体基础结构，再对单个叶片进行曲面造型设计，结合翼型截面的气动特性调整叶片的安装角与扭转弧度，保证不同半径位置的叶片线速度匹配对应气流攻角，完成单叶片建模后通过圆周阵列特征生成全部叶片，再通过布尔运算整合各部件结构，后续添加外围涵道壁的透明壳体结构，直观展示叶轮在涵道内部的装配位置关系。材质渲染阶段对不同功能部件做了区分设置，中心导流毂与叶片主体采用金属质感材质，部分结构件做差异化配色处理，外围涵道壁设置为半透明的浅蓝色材质，既可以清晰展现内部叶轮的完整结构，也能还原涵道风机的整体装配形态。需要注意的是该模型为结构展示用建模作品，未完成动平衡校准设计，不可直接用于实际加工生产或装机测试，仅可作为涵道叶轮结构设计的参考样例，用于理解涵道风机的内部构造、叶片排布逻辑以及导流结构的设计思路，建模过程中对叶片与涵道的配合间隙、周向排布的同轴度都做了细节还原，能够直观呈现涵道式叶轮的典型结构特征，为同类转动部件的三维建模提供结构参考。
