软空气气缸外部结构三维设计

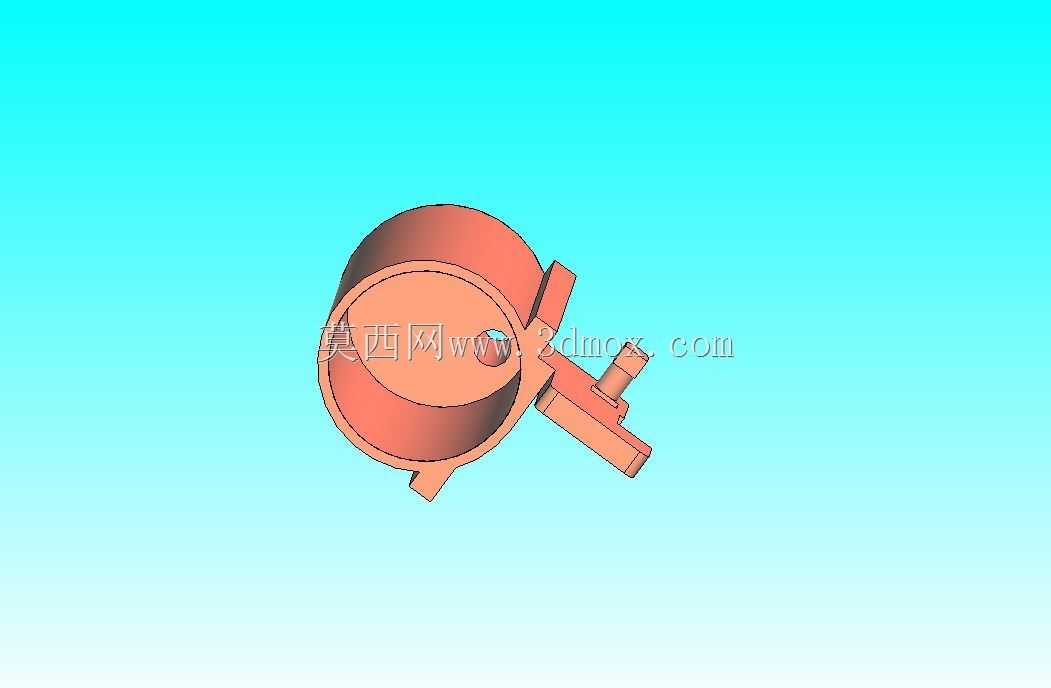

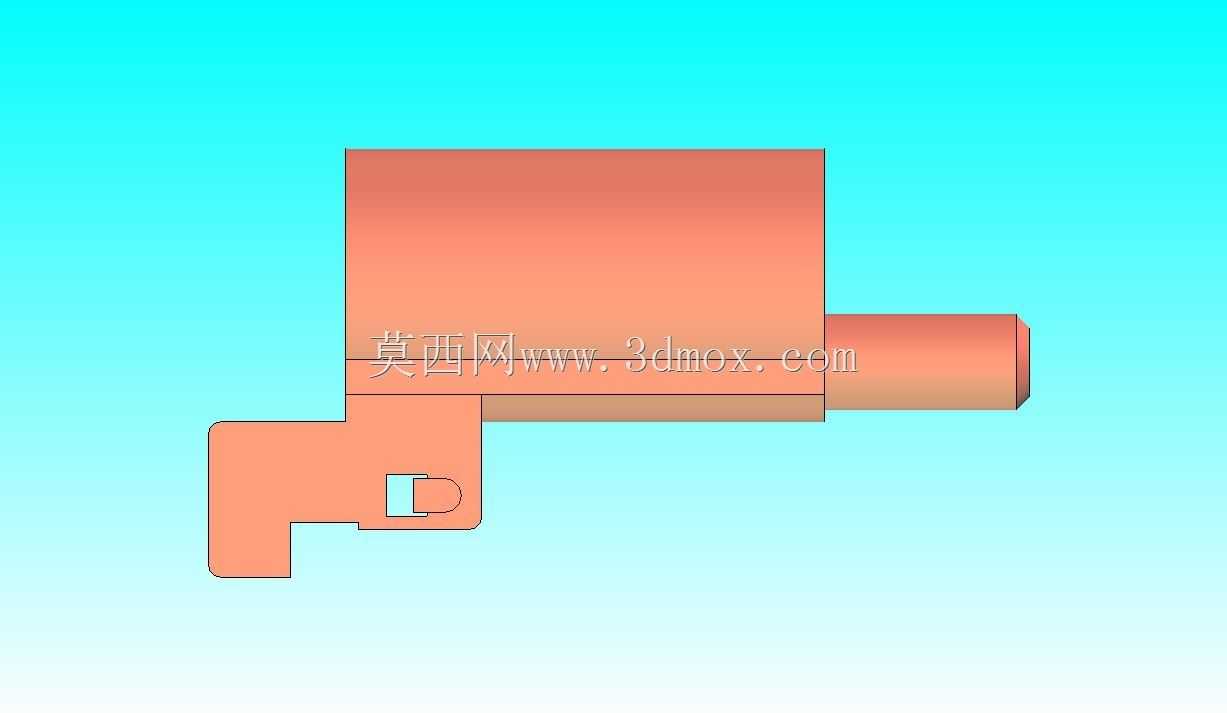

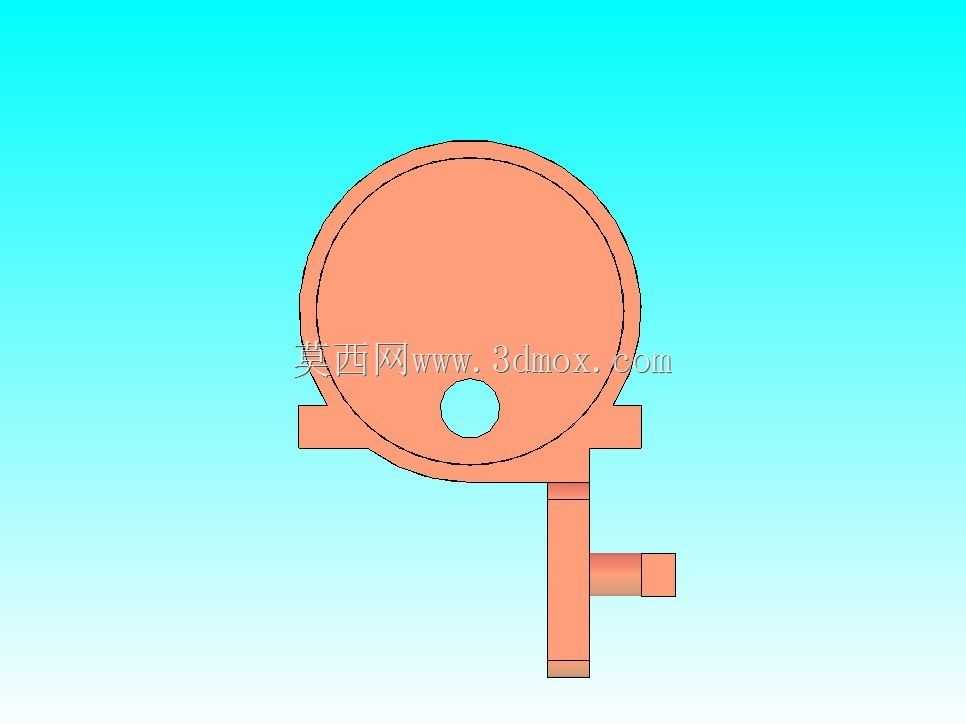

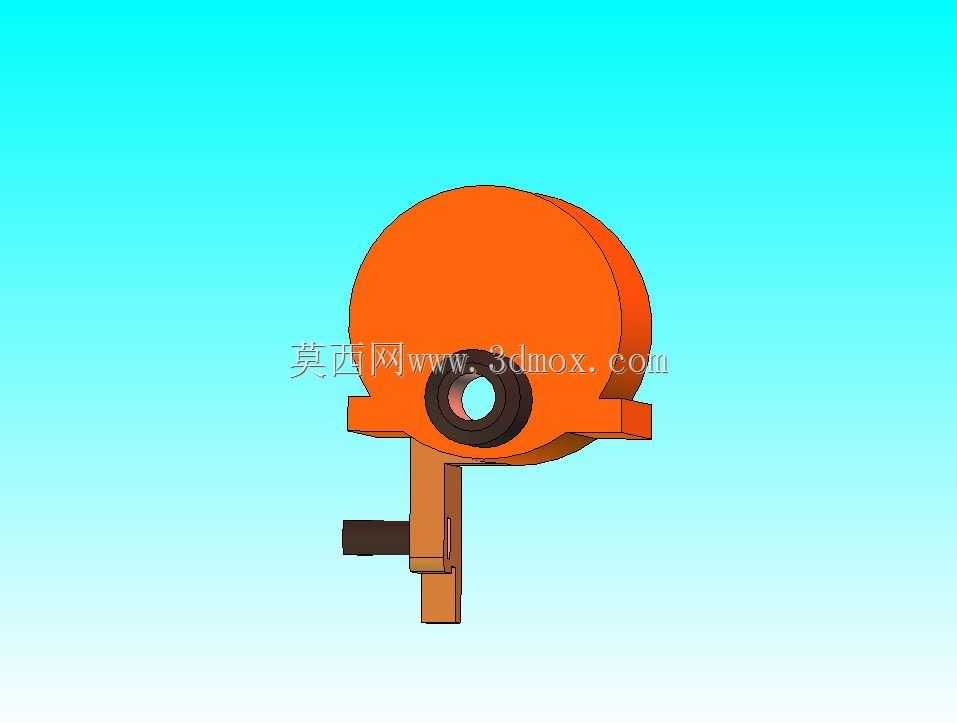

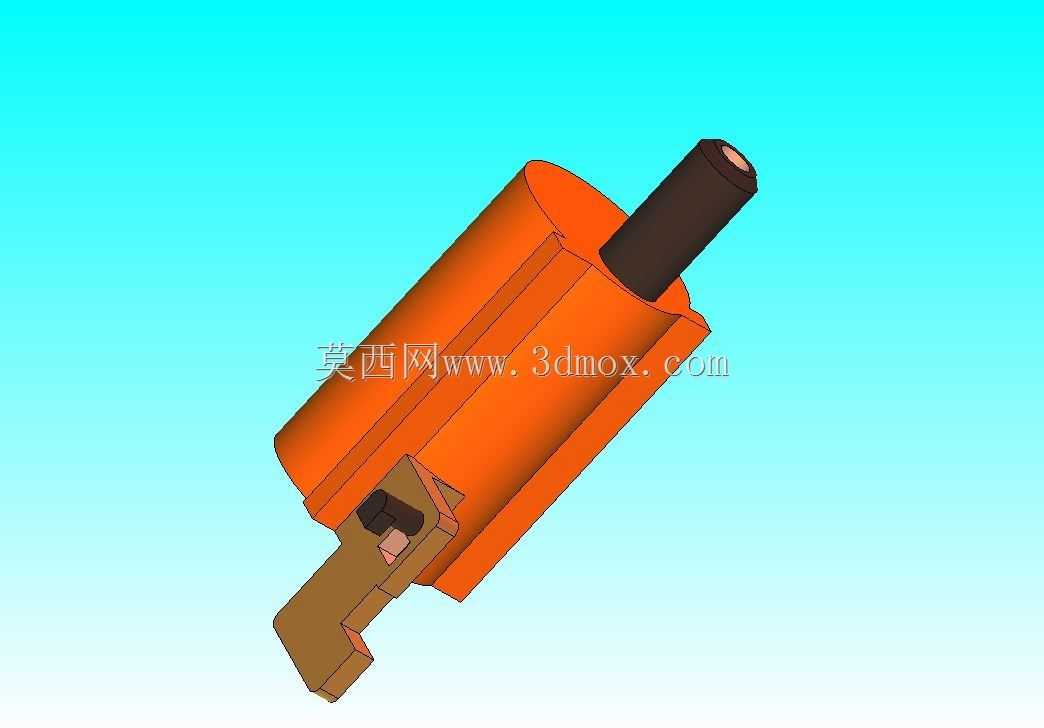

该软空气气缸外部结构，主要应用于软气发射类装备的动力执行端，作为气压驱动的核心承载构件，承担着密封气路、固定内部活塞组件、衔接外部发射管路与操作构件的作用。从实际使用场景来看，这类构件多用于休闲竞技类软气发射装置，也可作为小型低压气动执行单元适配到教学演示类气动实验台架中，工作气压区间适配常规软气动力输出需求，不会出现超压形变的问题。设计过程中优先考虑了外部安装的适配性，主体采用圆盘式腔体结构，能够最大化容纳内部活塞的往复行程，同时减少整体占用的横向安装空间，腔体侧边延伸出的两个对称凸耳，是专门预留的安装固定位，可通过标准紧固件直接与装备主体框架锁紧，不需要额外设计转接支架，降低装配复杂度。下方延伸的杆状结构是气路调节与操作的集成部位，侧面的拨杆构件用于控制气路通断与气压释放节奏，拨杆的转动行程经过限位设计，避免操作过位导致气路密封失效。腔体正面的同轴环形凸台是内部活塞杆的伸出导向位，凸台内圈预留了密封件安装槽，可直接嵌入标准O型密封圈，保证活塞杆往复运动时的气路密封性，不会出现气压泄漏导致动力不足的问题。从安装边界来看，主体圆盘的外径尺寸适配常规软气装备的腔体安装仓，下方延伸结构的长度刚好匹配操作位的布局，不会与周边的扳机、供弹构件产生运动干涉，所有外部棱角都做了小圆角过渡处理，既避免装配时划伤操作人员，也能减少应力集中，提升构件的抗冲击性能。外部结构的壁厚经过受力校核，在满足低压气压承载要求的前提下尽可能做了轻量化处理，不会给整体装备增加多余的重量，同时各个衔接部位的拔模角度符合常规注塑加工的工艺要求，不需要复杂的后处理工序就能完成批量生产。气路接口的位置设计在侧下方，能够直接与供气管路快速插接，接口处的密封面做了平面度处理，保证插接后的气密性，操作拨杆的表面做了防滑纹理设计，即使佩戴手套操作也能精准控制气路开闭。整个外部结构的设计没有多余的冗余特征，所有外部造型都服务于功能实现与装配需求，既保证了结构强度，也兼顾了装配维护的便捷性，日常维护时只需要拆下侧边凸耳的紧固件，就能将整个气缸组件从装备上分离，快速更换内部密封件或者清理气路杂质。
