充气船用三角按压式排水阀结构设计

　　这款三角按压式排水阀主要适配各类充气艇、橡皮艇、充气浮台等充气类水上载具，是船体舱底排水系统的核心功能部件，日常使用中负责在船体停靠或静置状态下排出舱内积存的溅水、冷凝水，避免舱内积水增加船体负重、影响航行稳定性，同时在航行状态下可实现可靠密封，防止外部水体倒灌入舱。

　　从实际使用场景出发，这类排水阀通常安装在充气船艉部或舱底最低位置的PVC船体贴合面上，安装时需要在船体对应位置开出与阀体下部安装座外径匹配的圆孔，通过阀体自带的法兰压边配合专用密封胶圈与船体面料夹紧密封，无需额外焊接或硬质连接，适配充气船柔性船体的安装特性，不会因为船体充气后的形变出现安装位渗漏问题。阀体下部的外轮廓做了多段防滑棱与六角定位结构，安装时可以用普通扳手卡住定位段拧紧锁紧螺母，不需要定制专用工装，户外应急更换也能快速完成操作。

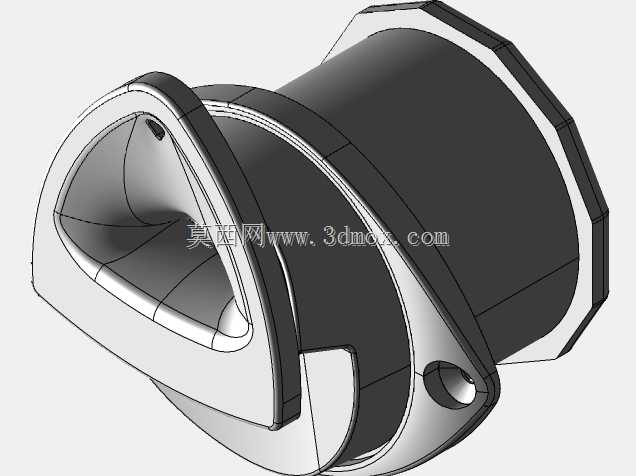

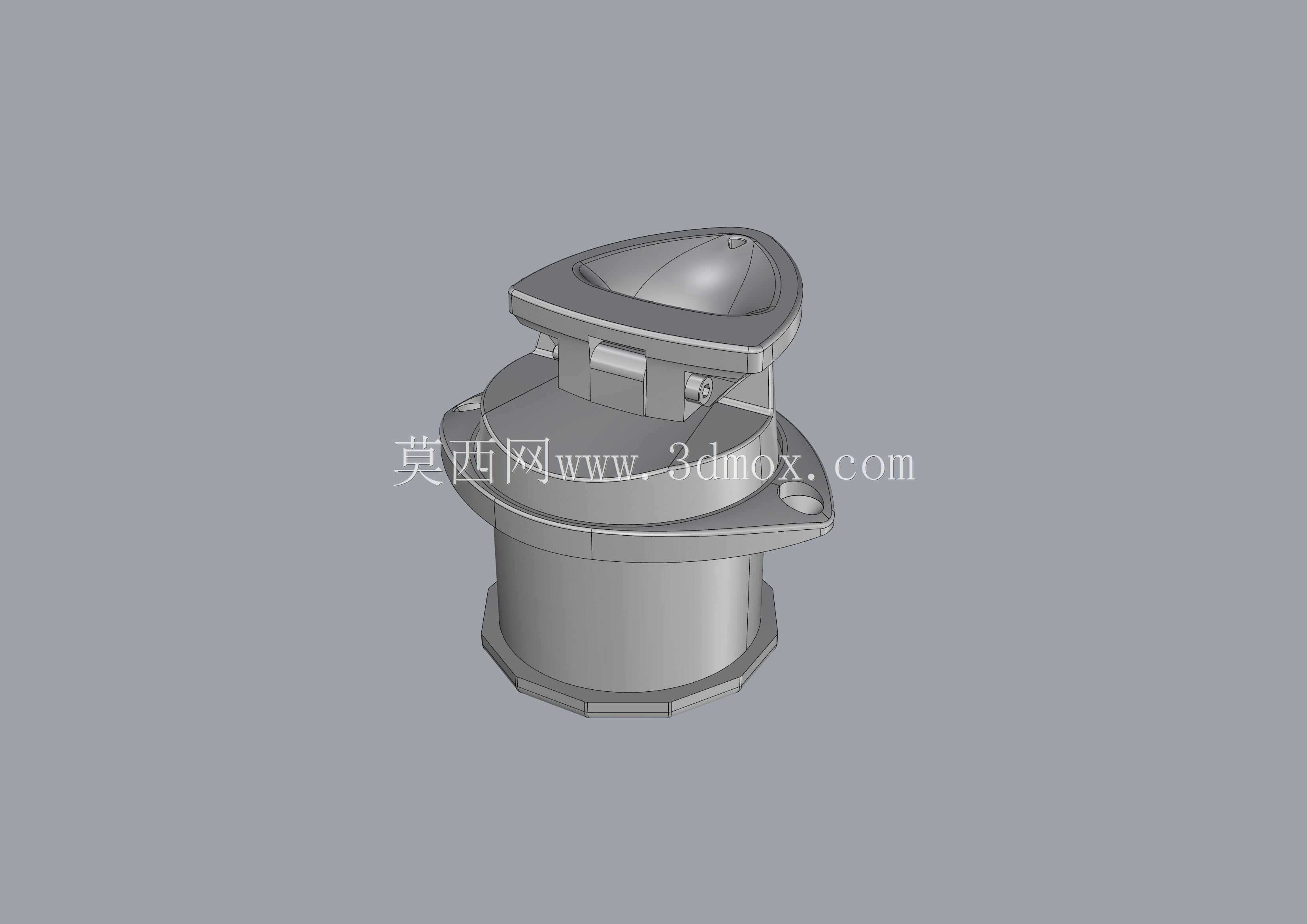

　　功能设计上，这款阀采用顶部三角按压式启闭结构，区别于传统旋钮式排水阀，戴防滑手套或者手部沾水的状态下也能轻松操作，不需要精准对位旋钮卡槽，单手下压即可切换启闭状态：按下阀盖时内部密封塞压紧阀体通径的密封面，实现水路截断，此时阀盖顶面与阀体上部安装面齐平，不会突出舱内平面剐蹭乘员或放置的装备；再次按压阀盖即可弹起，内部密封塞脱离密封面，舱内积水可顺着阀体内部通径直接排出船外。阀盖与阀体之间采用隐藏式铰接结构，没有外露的销轴或卡扣，避免长期接触水和泥沙后出现销轴锈蚀、卡扣卡滞的问题，铰接位置预留了足够的活动间隙，即便有细小沙粒进入铰接缝隙也不会影响阀盖的正常启闭动作。

　　阀体整体采用耐海水腐蚀的硬质工程塑料材质，整体壁厚做了均匀化设计，最薄位置不小于2.5mm，既保证了安装锁紧时的结构强度，不会因为拧紧力过大出现阀体开裂，也能耐受充气船长期户外使用时的紫外线照射、高低温环境变化，不会出现材质变脆、密封面变形失效的问题。内部密封件采用耐水耐老化的橡胶材质，密封面设计成锥形贴合结构，相比平面密封有更大的密封压紧力补偿量，即便密封面附着少量细小泥沙，也能通过锥形面的挤压作用将泥沙挤到密封面外侧，保证密封可靠性，不会因为少量杂物附着就出现漏水问题。

　　从结构建模的角度来看，这款阀的整体装配间隙控制在0.15-0.3mm之间，既保证活动部件的动作顺畅，不会因为塑料件的吸水膨胀出现卡滞，也避免间隙过大导致密封件偏移、密封失效的问题。上部三角阀盖的边缘做了R3的圆角过渡，没有尖锐棱角，避免乘员在舱内活动时磕碰受伤，阀盖顶面做了细微的防滑纹理，沾水后按压也不会打滑。阀体下部的排水端做了向外倾斜的导流面，排水时水流会顺着导流面向船后方向排出，不会顺着船体外壁回流到船体安装位的缝隙里。

　　在实际选型适配时，需要注意这款阀的安装开孔直径要与阀体安装段的外径匹配，安装面的船体面料厚度适配范围在3mm到10mm之间，可以通过增减密封垫片的方式适配不同厚度的充气船面料，锁紧螺母的拧紧力矩控制在3N·m左右即可，不需要过度拧紧，避免压坏船体面料或者导致阀体法兰变形。日常维护时只需要在每次使用后用清水冲洗阀体内部，冲掉残留的泥沙和盐分即可，不需要额外加注润滑油，避免油脂腐蚀橡胶密封件缩短使用寿命。
